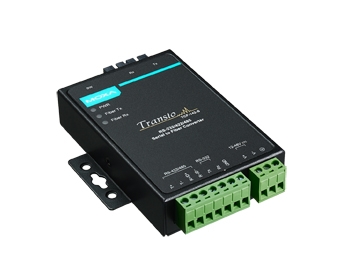

Преобразователь TCF-142-S-SC-T

Входной интерфейс

• Тип входного интерфейса

  RS-232/422/485 

• Тип разъема

  клеммы под винт 

Выходной интерфейс

• Тип выходного интерфейса

  Одномодовое оптоволокно 

• Тип разъема

  Разъем SC 

Параметры последовательной связи

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: Tx, Rx, GND 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Характеристики оптоволоконного интерфейса Fast Ethernet

• Тип оптоволоконного кабеля

  G.652 

• Дальность передачи по оптоволокну

  до 40 км 

• Длина волны по оптоволокну, нм

  1310 

• Мощность оптического передатчика, дБм

  -5

• Чувствительность оптического приемника, дБм

  -25

• Поддержка кольцевой топологии по оптоволокну

  Есть 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  140 мА при 12 В

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +75 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита по току

  1.1 А 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  67 x 100 x 22

• Вес нетто, кг

  0.32

Монтаж

• Монтаж

  на DIN-рейку (опционально) 
  Настольный/настенный 

Наличие международных сертификатов

• Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123

  Есть 

• Безопасность

  UL60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов

  780480

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Переходник CBL-PJTB-10 
  Устройство 
  краткое руководство пользователя 
