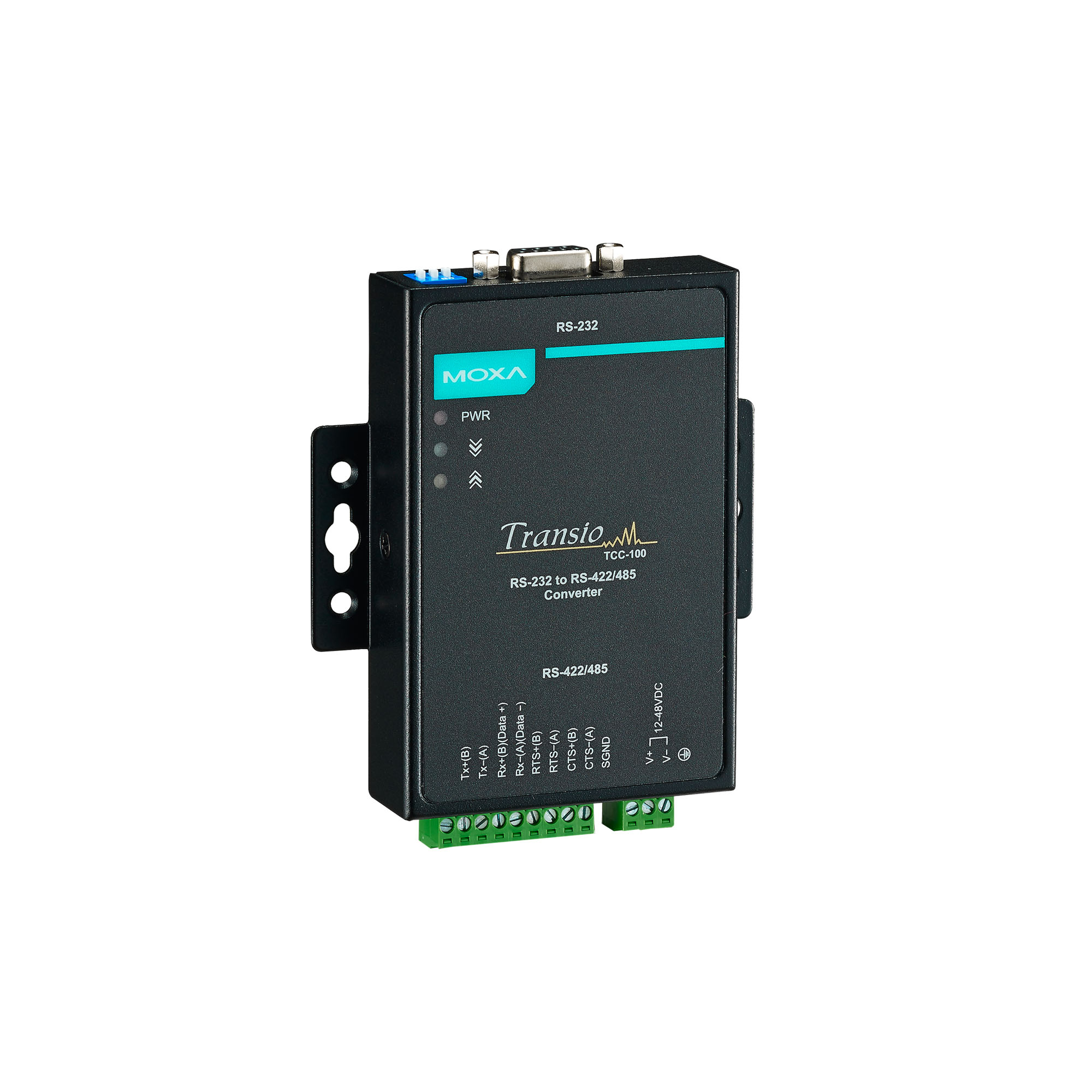

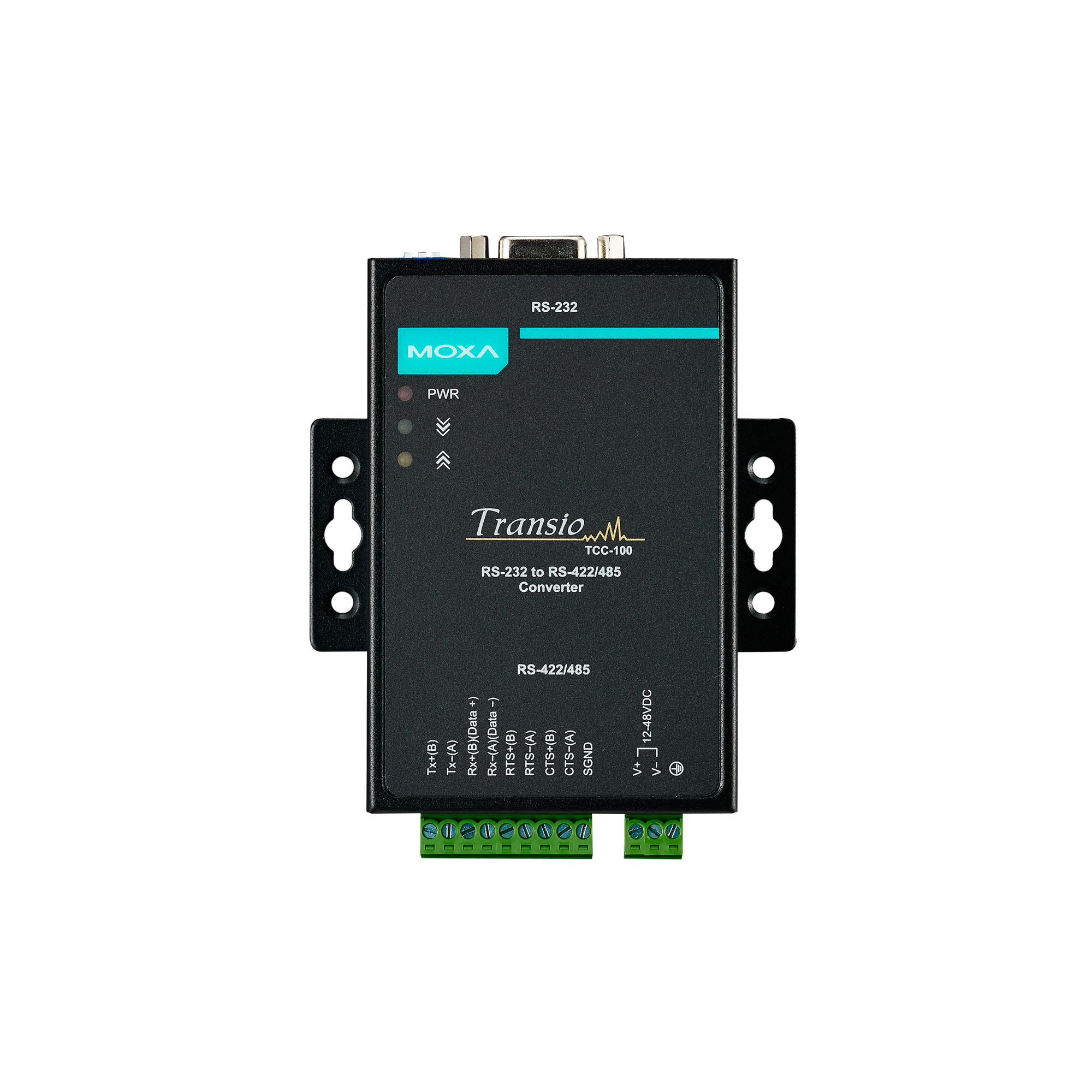

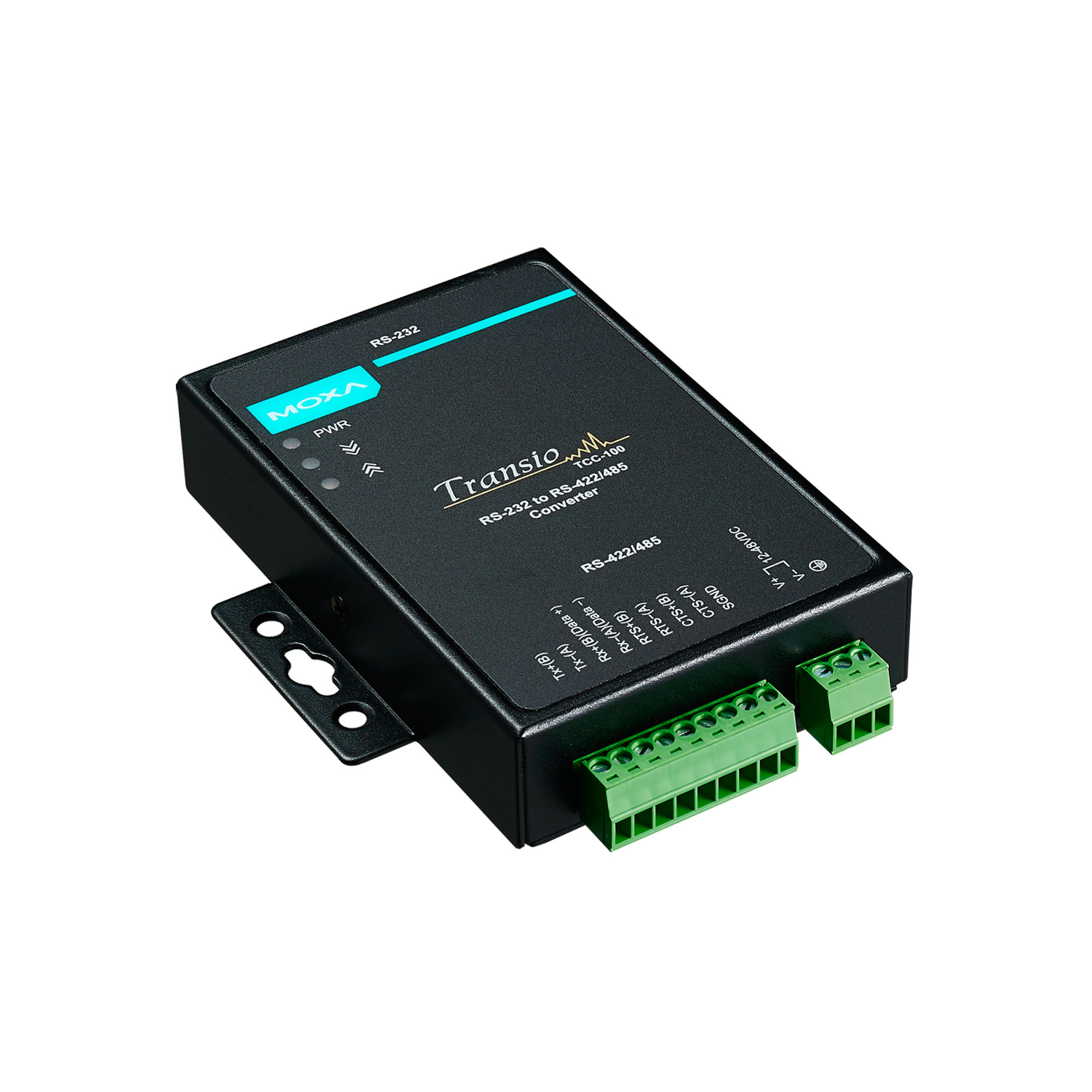

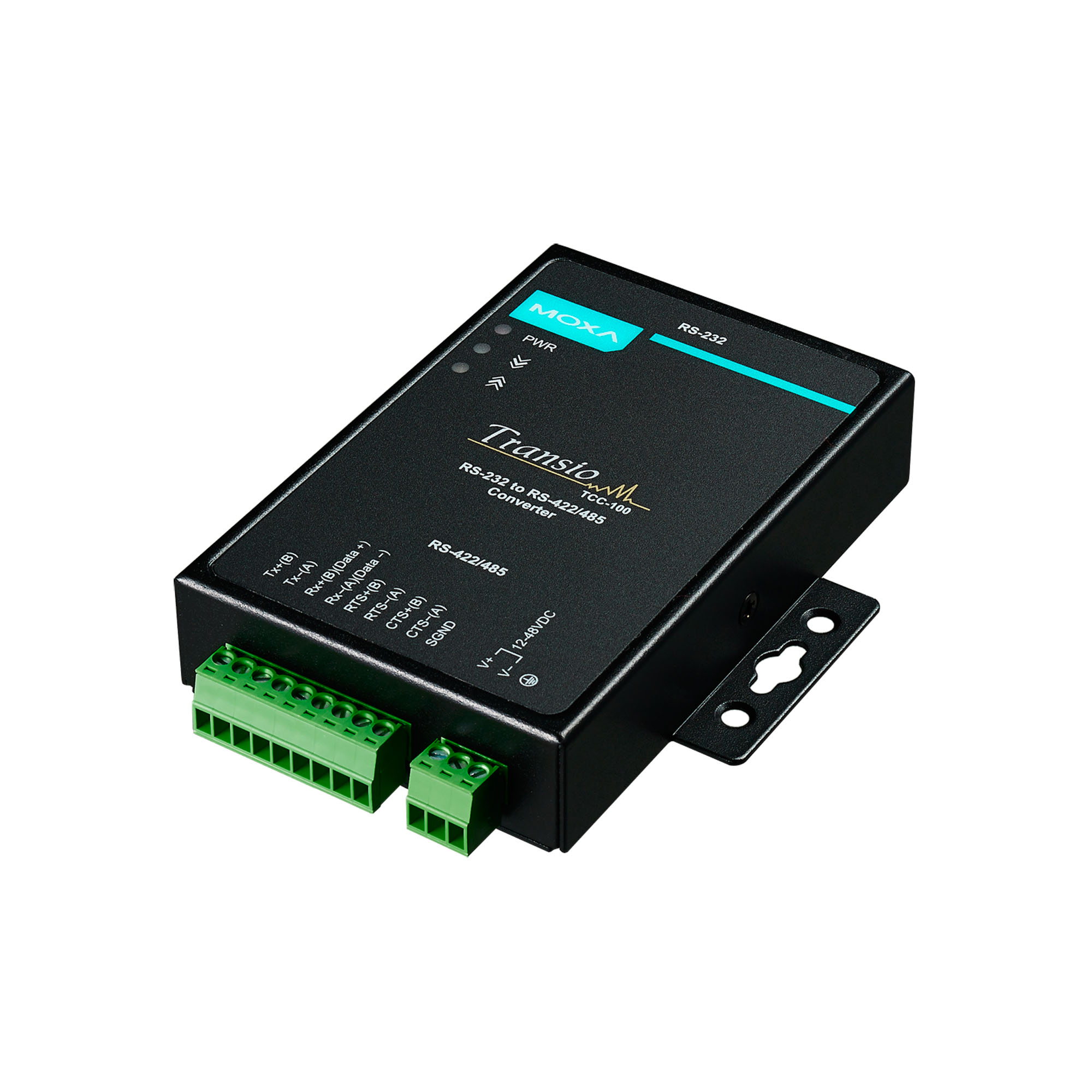

Преобразователь TCC-100

Входной интерфейс

• Тип входного интерфейса

  RS-232 

• Тип разъема

  DB9 'мама' 

Выходной интерфейс

• Тип выходного интерфейса

  RS-422/485 

• Тип разъема

  клеммы под винт 

Параметры последовательной связи

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND 
  RS-232: TxD, RxD, RTS, CTS, GND 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  85 мА при 12 В

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от импульсных помех, кВ

  15

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  67 x 100.4 x 22

• Вес нетто, кг

  0.15

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Наличие международных сертификатов

• Безопасность

  UL60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов

  3017857

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  крепеж для монтажа на DIN-рейку 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  http://www.moxa.com/product/tcc-100.htm
