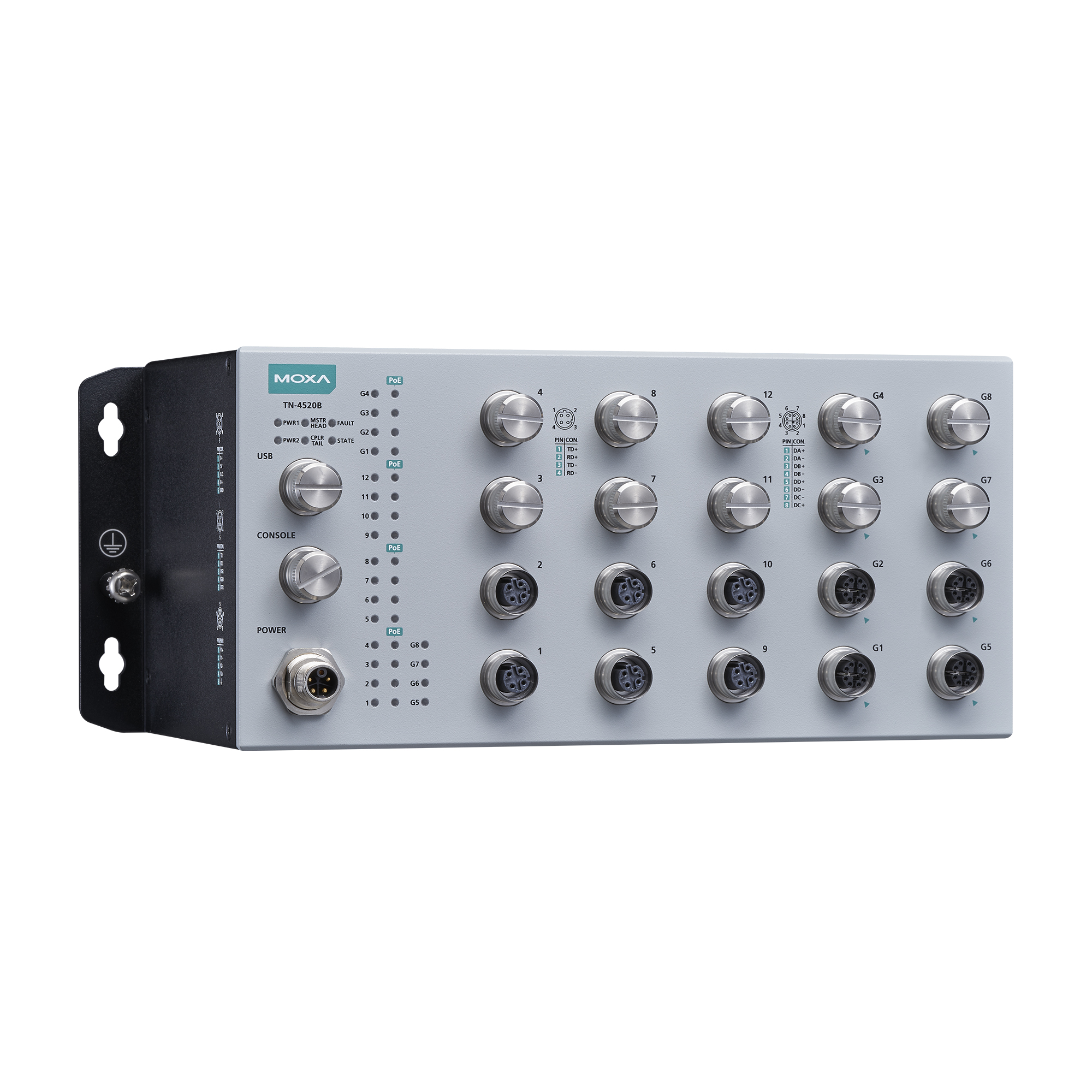

Коммутатор TN-4520B-12P-4G-4GP-CT-T

Интерфейс

• Общее количество портов

  20

• Уровень коммутатора

  L2 

• Тип разъема для "витой пары"

  M12 

• Количество портов Gigabit Ethernet

  8 

Технологии

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3ab for 1000BaseT(X), IEEE 802.3af/at for PoE/PoE+ output, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1X for authentication, IEEE 802.3x for flow control

• Протоколы управления

  IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server, DHCP Client, DHCP Relay Agent (Option 82), QoS/CoS/ToS, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB, Loop Protection

• Протоколы фильтрации

  GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier, Static Multicast

• Протоколы резервирования

  STP, RSTP, MSTP, Turbo Ring v2, Link Aggregation, Ring Coupling, Static Port Trunk, LACP, MRP

• Протоколы безопасности

  Rate Limit, Trust access control, Port Lock, Sticky MAC, HTTPS/SSL, SSH, RADIUS, TACACS+, Access control list, Login and password policy, DHCP Snooping

• Протоколы синхронизации времени

  SNTP Server/Client, NTP Server/Client

• Управление потоками

  IEEE 802.3x flow control 

Функции VLAN и IGMP

• Максимальное количество VLAN

  256 

• Диапазон VLAN ID

  1 ~ 4094 

• Количество групп IGMP

  1024 

• Количество приоритизированных очередей

  8

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем M12)

  4

Порты с функцией Power Over Ethernet (PoE)

• PoE 10/100 Мбит/с

  12

• PoE 10/100/1000 Мбит/с

  4

• Общий PoE-бюджет коммутатора

  150 Вт 

Интерфейс USB

• Тип USB-порта

  M12 

Релейный вывод

• Количество каналов релейного вывода

  2

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR1, PWR2, FAULT, STATE, MSTR/HEAD, CPLR/TAIL, Ethernet ports, PoE ports

Управление устройством

• Интерфейс управления

  Консольный порт M12 

• Консольный порт

  5-контактный разъем-розетка с кодом M12 B (RS-232)

• MIB-базы

  P-BRIDGE MIB, Q-BRIDGE MIB, Ethernet-like MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

Требования к электропитанию

• Рабочее напряжение

  24/36/48/72/96/110 В пост. (16.8 ~ 137.5 В пост.) 

• Потребление тока

  9,3 А при 24 В

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  M12 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

• Рабочая высота над уровнем моря

  до 3000 м 

Защита

• Защита от пыли и влаги

  IP42 

• Защита по току

  Есть 

• Конформное покрытие

  Есть 

Дополнительные функции

• Функция управления

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  280 x 115 x 133

• Вес нетто, кг

  2.42

Монтаж

• Монтаж

  настенный 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 
  IEC 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Применение на транспорте

  IEC 60571 
  EN 50155 
  EN 50121-1/4 
  EN 45545-2 

• Удары

  IEC 60068-2-27 
  IEC 61373 
  EN 50155 

• Свободное падение

  ISTA 1A 

• Вибрации

  IEC 61373 
  IEC 60068-2-64 
  EN 50155 
  ISTA 1A 

• Радио

  FCC 

• Испытание на воздействие соли

  EN 50155 

• Среднее время наработки на отказ (MTBF), часов

  851025

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  крепеж для настенного монтажа 
  заглушка для консольного порта 
  Консольный кабель M12-на-DB9
