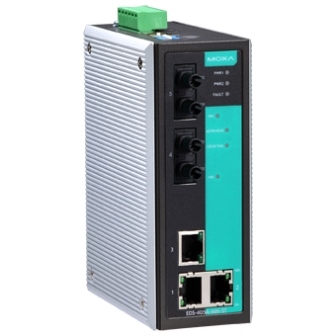

Коммутатор EDS-405A-MM-ST-T

Интерфейс

• Общее количество портов

  5

• Уровень коммутатора

  L2 

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging

• Промышленные протоколы

  EtherNet/IP, Modbus/TCP

• Протоколы управления

  IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

• Протоколы фильтрации

  802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP

• Протоколы резервирования

  STP, RSTP, Turbo Ring v1/v2, Turbo Chain

• Протоколы синхронизации времени

  SNTP, NTP Server/Client

• Управление потоками

  IEEE 802.3x flow control, back pressure flow control 

• Таблица MAC-адресов

  2000

• Размер буфера пакетов

  1 Мбит

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ45)

  3

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем ST)

  2

Характеристики оптоволоконного интерфейса Fast Ethernet

• Тип оптоволоконного кабеля

  50/125 мкм, 62.5/125 мкм 

• Дальность передачи по оптоволокну

  до 4 км 

• Длина волны по оптоволокну, нм

  1300 

• Мощность оптического передатчика, дБм

  -20

• Чувствительность оптического приемника, дБм

  -32

• Допустимые потери в канале связи, дБм

  12

• Насыщение приемника, дБм

  -6

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 24 В пост. 

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания

  При помощи реле, по E-Mail, по SNMP 

• Автоматическое оповещение об обрыве связи по порту

  При помощи реле, по E-Mail, по SNMP 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

Управление устройством

• Интерфейс управления

  Консоль RS-232 

• Разъем консольного порта RS-232

  RJ45 

• MIB-базы

  MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

• DIP-переключатели

  Turbo Ring, Master, Coupler, Reserve

Требования к электропитанию

• Рабочее напряжение

  12/24/48 В пост. (9.6 ~ 60 В пост.) 

• Потребление тока

  0.26 А при 24 В

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

• Защита по току

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  54 x 135 x 105

• Вес нетто, кг

  0.65

Монтаж

• Монтаж

  На DIN-рейку 
  настольный/настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  CSA C22.2 No. 60950-1 
  EN 60950-1 
  UL508 
  UL60950-1 

• Взрывобезопасность

  ATEX Zone 2 Ex nA nC IIC T4 Gc 
  UL/cUL Class 1 Division 2 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Применение в морских системах

  DNV 
  GL 

• Применение на транспорте

  NEMA TS2 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  852421

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  заглушки для неиспользуемых портов 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
