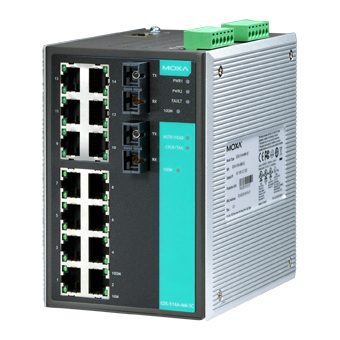

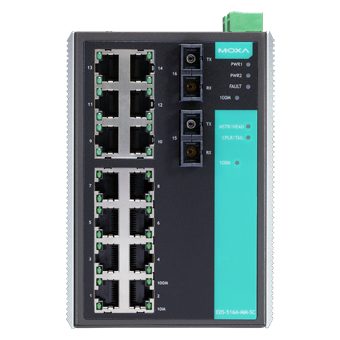

Коммутатор EDS-516A-MM-SC-T

Интерфейс

• Общее количество портов

  16

• Уровень коммутатора

  L2 

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы

  EtherNet/IP, Modbus/TCP

• Протоколы управления

  IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

• Протоколы фильтрации

  802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP

• Протоколы резервирования

  STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

• Протоколы безопасности

  RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection

• Протоколы синхронизации времени

  SNTP, NTP Server/Client

• Управление потоками

  IEEE 802.3x flow control, back pressure flow control 

• Таблица MAC-адресов

  8000

• Размер буфера пакетов

  2 Мбита

Функции VLAN и IGMP

• Максимальное количество VLAN

  64 

• Диапазон VLAN ID

  1 ~ 4094 

• Количество групп IGMP

  256 

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ45)

  14

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем SC)

  2

Характеристики оптоволоконного интерфейса Fast Ethernet

• Тип оптоволоконного кабеля

  50/125 мкм, 62.5/125 мкм 

• Дальность передачи по оптоволокну

  до 4 км 

• Длина волны по оптоволокну, нм

  1300 

• Мощность оптического передатчика, дБм

  -20

• Чувствительность оптического приемника, дБм

  -32

• Допустимые потери в канале связи, дБм

  12

• Насыщение приемника, дБм

  -6

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Напряжение лог. 1

  +13 ~ +30 В пост. 

• Напряжение лог. 0

  -30 ~ +3 В 

• Максимальный ток, мА

  8

Релейный вывод

• Количество каналов релейного вывода

  2

• Нагрузочная способность реле

  1 А при 24 В пост. 

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания

  При помощи реле, по E-Mail, по SNMP 

• Автоматическое оповещение об обрыве связи по порту

  При помощи реле, по E-Mail, по SNMP 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

Управление устройством

• Интерфейс управления

  Консоль RS-232 

• Разъем консольного порта RS-232

  RJ45 

• MIB-базы

  MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

• DIP-переключатели

  Turbo Ring, Master, Coupler

Требования к электропитанию

• Рабочее напряжение

  24 В пост. (12 ~ 45 В пост.) 

• Потребление тока

  0.44 А при 24 В

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

• Защита по току

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  94 x 135 x 143

• Вес нетто, кг

  1.59

Монтаж

• Монтаж

  На DIN-рейку 
  настольный/настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  CSA C22.2 No. 60950-1 
  EN 60950-1 
  UL508 
  UL60950-1 

• Взрывобезопасность

  ATEX Zone 2 Ex nA nC IIC T4 Gc 
  UL/cUL Class 1 Division 2 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Применение в морских системах

  DNV 
  GL 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  247000

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  заглушки для неиспользуемых портов 
  краткое руководство пользователя 
  кабель CN20070 (RJ45-DB9 'мама') 
