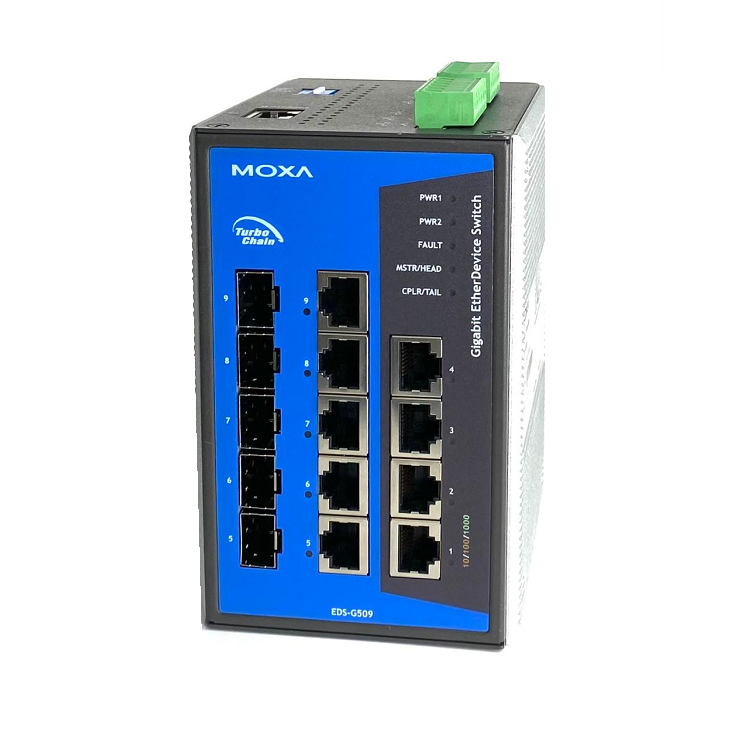

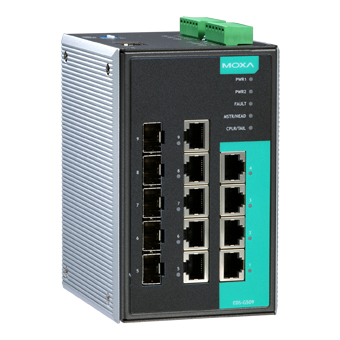

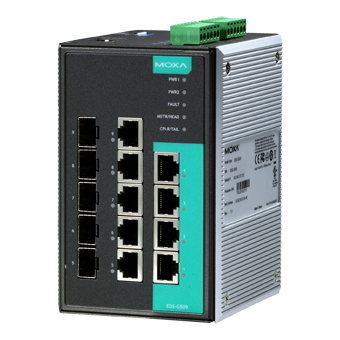

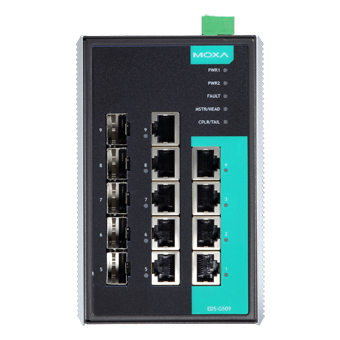

Коммутатор EDS-G509 (уценка 1)

Интерфейс

• Общее количество портов

  9

• Уровень коммутатора

  L2 

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы

  EtherNet/IP, Modbus/TCP

• Протоколы управления

  IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control

• Протоколы фильтрации

  802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP

• Протоколы резервирования

  STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation

• Протоколы безопасности

  RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock

• Протоколы синхронизации времени

  SNTP, NTP Server/Client

• Управление потоками

  IEEE 802.3x flow control, back pressure flow control 

• Таблица MAC-адресов

  8000

• Размер буфера пакетов

  1 Мбит

Функции VLAN и IGMP

• Максимальное количество VLAN

  64 

• Диапазон VLAN ID

  1 ~ 4094 

• Количество групп IGMP

  256 

• Количество приоритизированных очередей

  4

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем RJ45)

  4

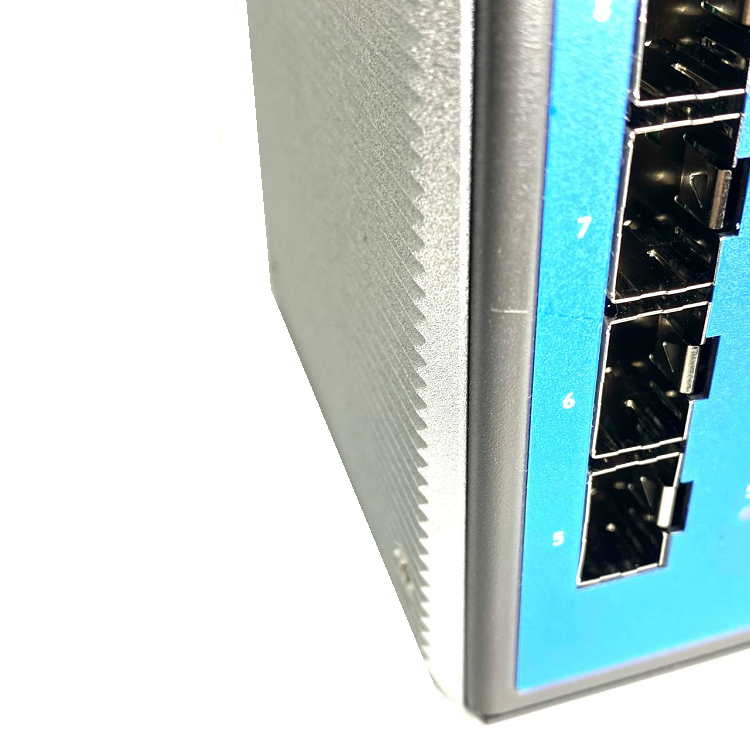

• Комбинированные разъемы (витая пара + SFP)

  5

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Напряжение лог. 1

  +13 ~ +30 В пост. 

• Напряжение лог. 0

  -30 ~ +3 В 

• Максимальный ток, мА

  8

Релейный вывод

• Количество каналов релейного вывода

  2

• Нагрузочная способность реле

  1 А при 24 В пост. 

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания

  При помощи реле, по E-Mail, по SNMP 

• Автоматическое оповещение об обрыве связи по порту

  При помощи реле, по E-Mail, по SNMP 

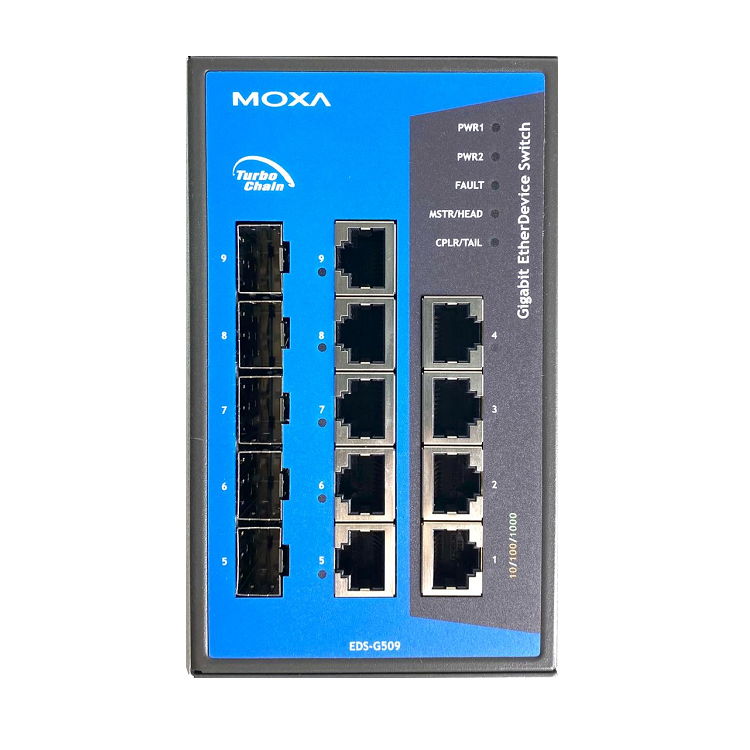

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR1, PWR2, FAULT, 10/100/1000M, MSTR/HEAD, CPLR/TAIL

Управление устройством

• Интерфейс управления

  Консоль RS-232 

• Разъем консольного порта RS-232

  RJ45 

• MIB-базы

  MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

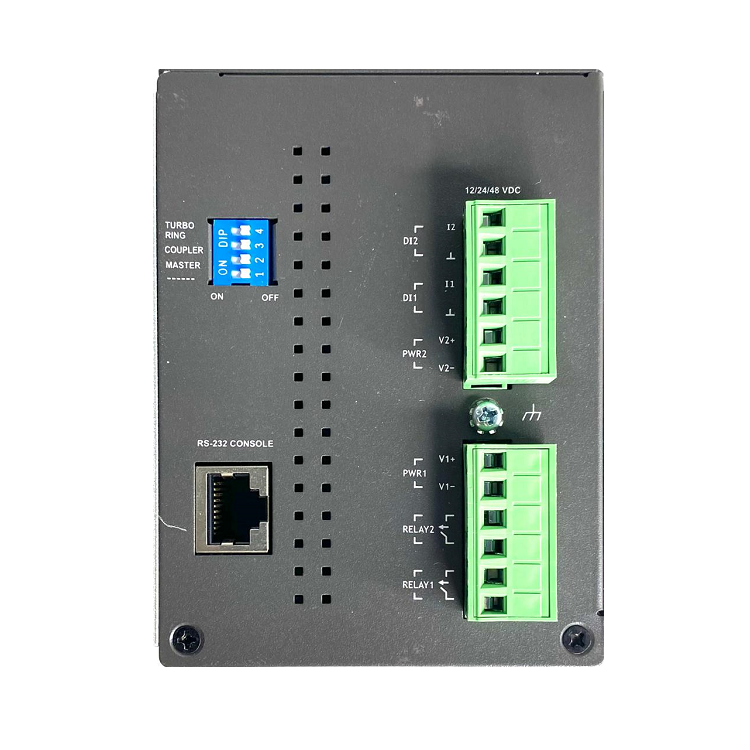

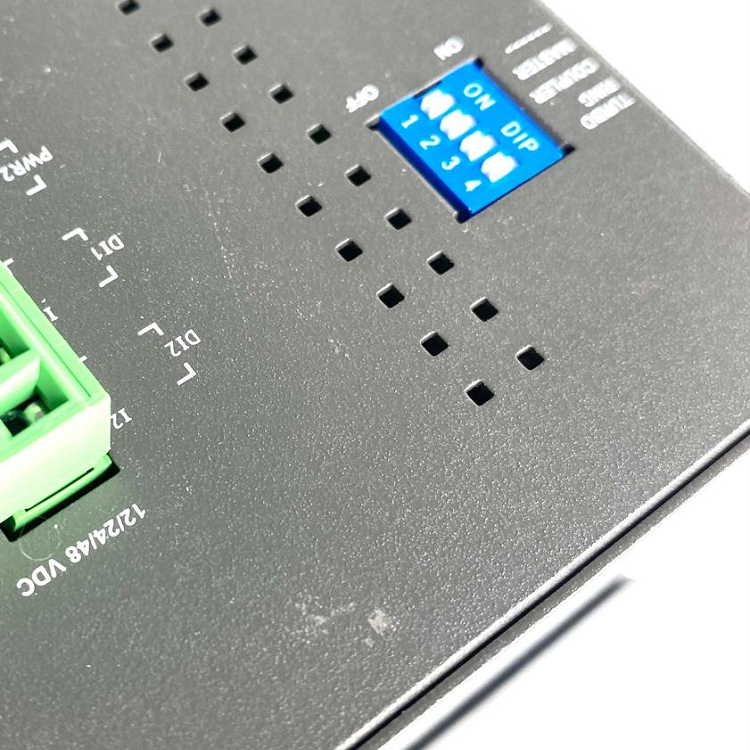

• DIP-переключатели

  Turbo Ring, Master, Coupler, Reserve

Требования к электропитанию

• Рабочее напряжение

  12/24/48 В пост. 

• Потребление тока

  0.69 А при 24 В

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

• Защита по току

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  87 x 135 x 107

• Вес нетто, кг

  1.51

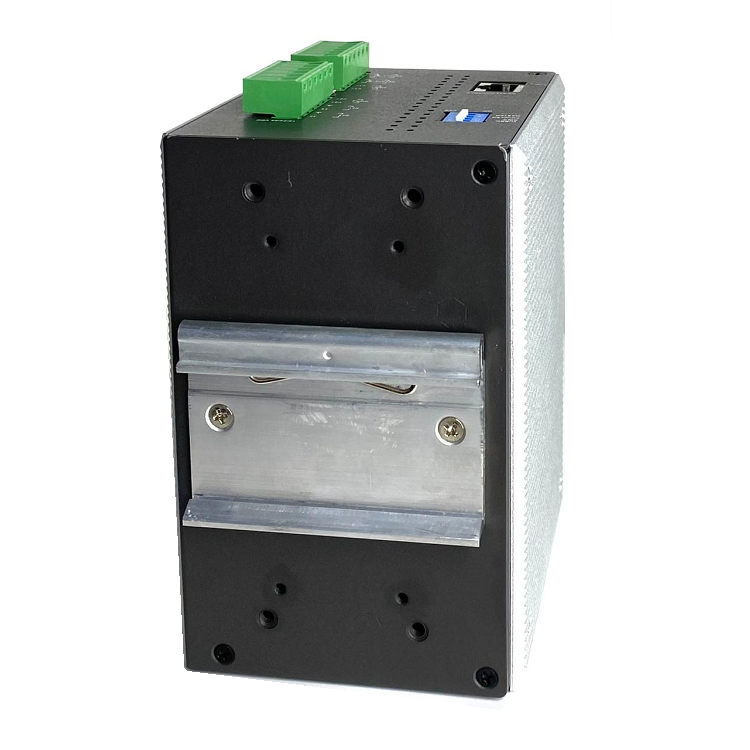

Монтаж

• Монтаж

  На DIN-рейку 
  настольный/настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 60950-1 
  UL508 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Применение в морских системах

  ABS 
  DNV 
  GL 
  LR 
  NK 

• Применение на транспорте

  EN 50121-4 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-32 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  598659

Гарантийный срок

• Гарантийный срок

  5 лет 

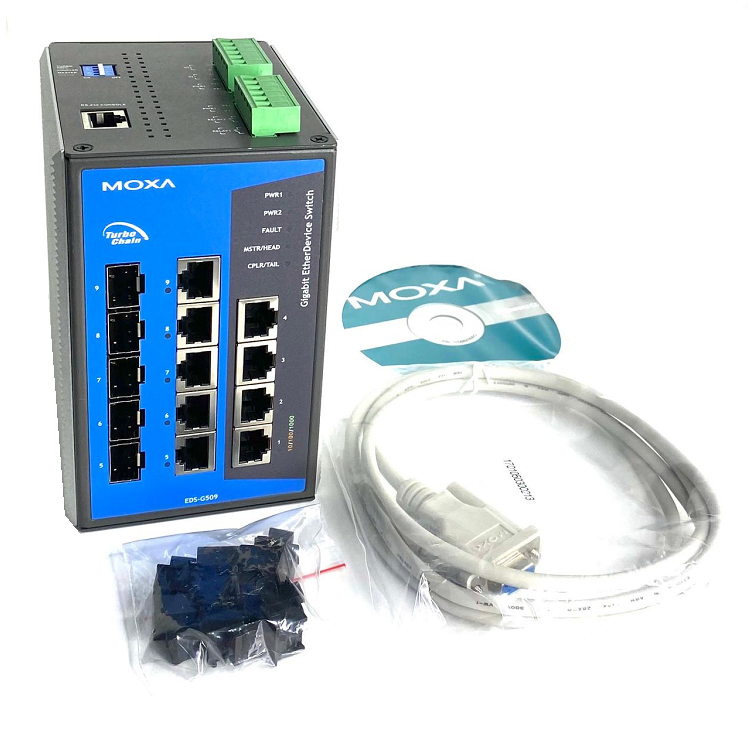

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  заглушки для неиспользуемых портов 
  краткое руководство пользователя 
  кабель CN20070 (RJ45-DB9 'мама') 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/EDS-G509.htm
