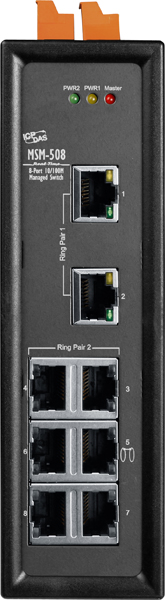

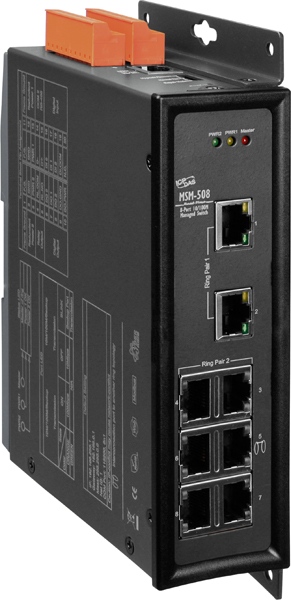

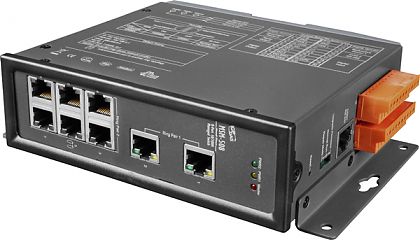

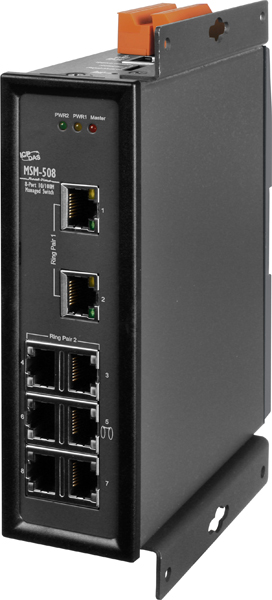

Коммутатор MSM-508 CR

Интерфейс

• Общее количество портов

  8

• Уровень коммутатора

  L2 

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Стандарты

  IEEE 802.3, 802.3u and 802.3x

• Протоколы

  VLAN, QoS, Port Trunk, SMTP, TELNET VLAN, QoS, Port Trunk, SMTP, TELNET

• Управление потоками

  IEEE 802.3x flow control, back pressure flow control 

• Таблица MAC-адресов

  2048

• Размер буфера пакетов

  1 Мбит

Параметры связи

• Порты Ethernet

  10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

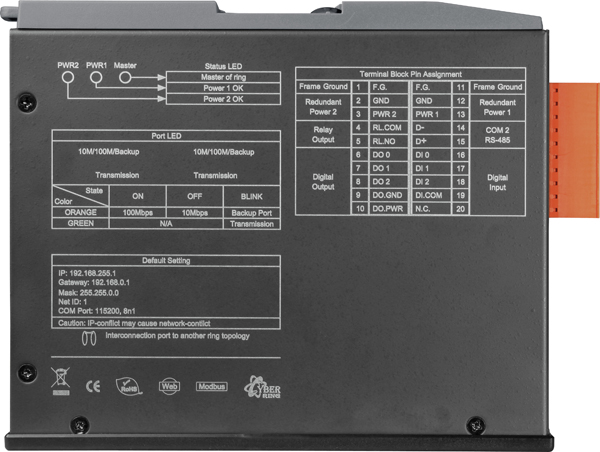

Параметры последовательной связи

• COM 1

  RS-232 (TxD, RxD, GND); Неизолированный

• COM 2

  RS-485 (D2+, D2-), автоматическая настройка скорости, без изоляции, 115200 бод макс 

Дискретный ввод

• Количество каналов дискретного ввода

  3 

• Тип каналов дискретного ввода

  Влажный контакт 

• Напряжение лог. 1

  +19 ~ +30 В пост 

• Напряжение лог. 0

  +11 В пост макс. 

Дискретный вывод

• Количество каналов дискретного вывода

  3 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Максимальная нагрузка на канал

  100 мА 

• Напряжение нагрузки

  30 В макс. 

Светодиодные индикаторы

• Светодиодные индикаторы

  Питание, 10/100M, Link/Act, Master

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  0.25 А @ 24 В пост.

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  47 x 128 x 175

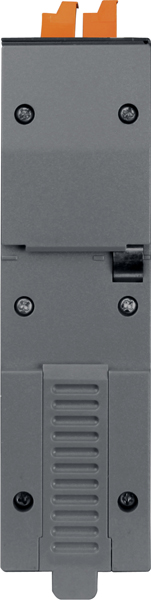

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
