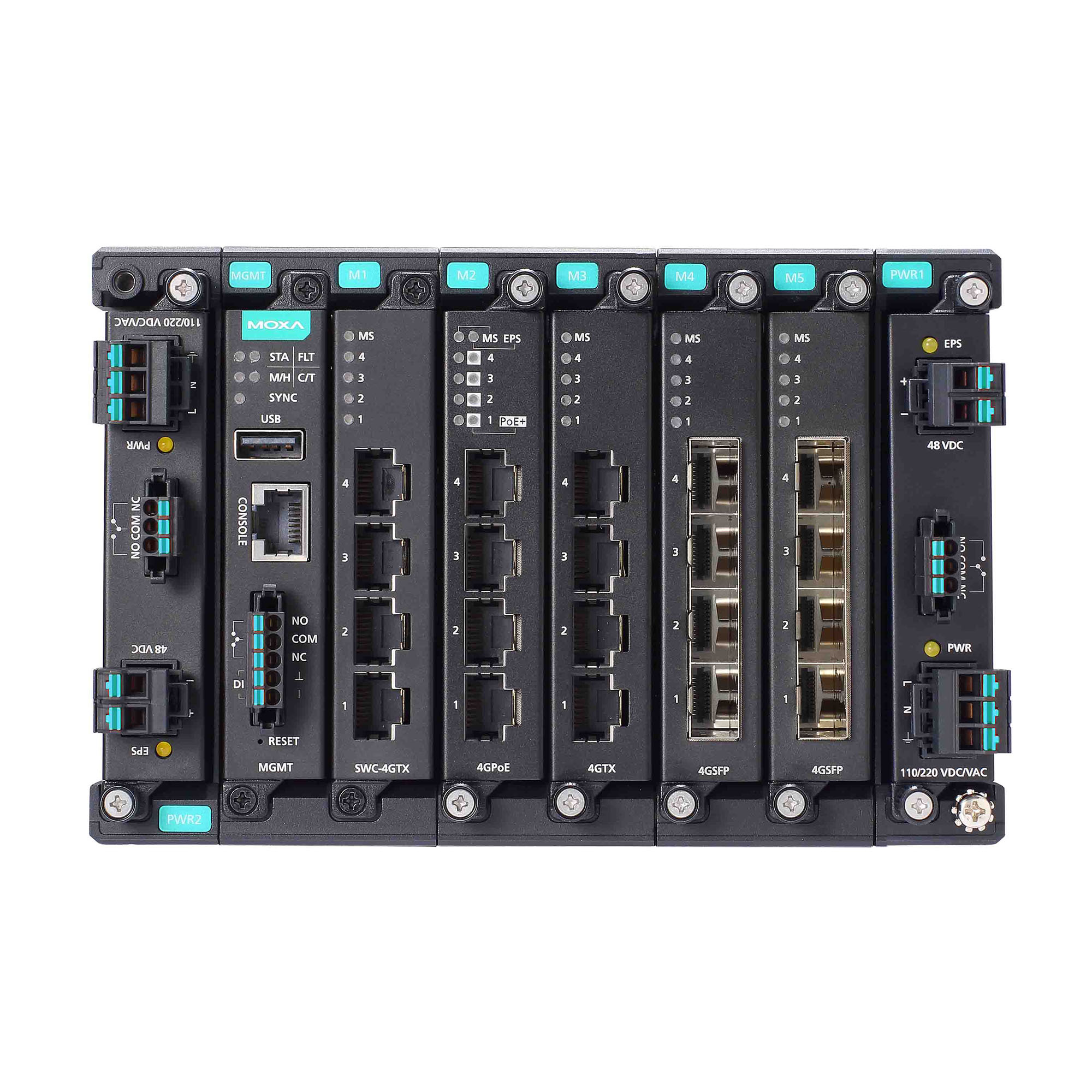

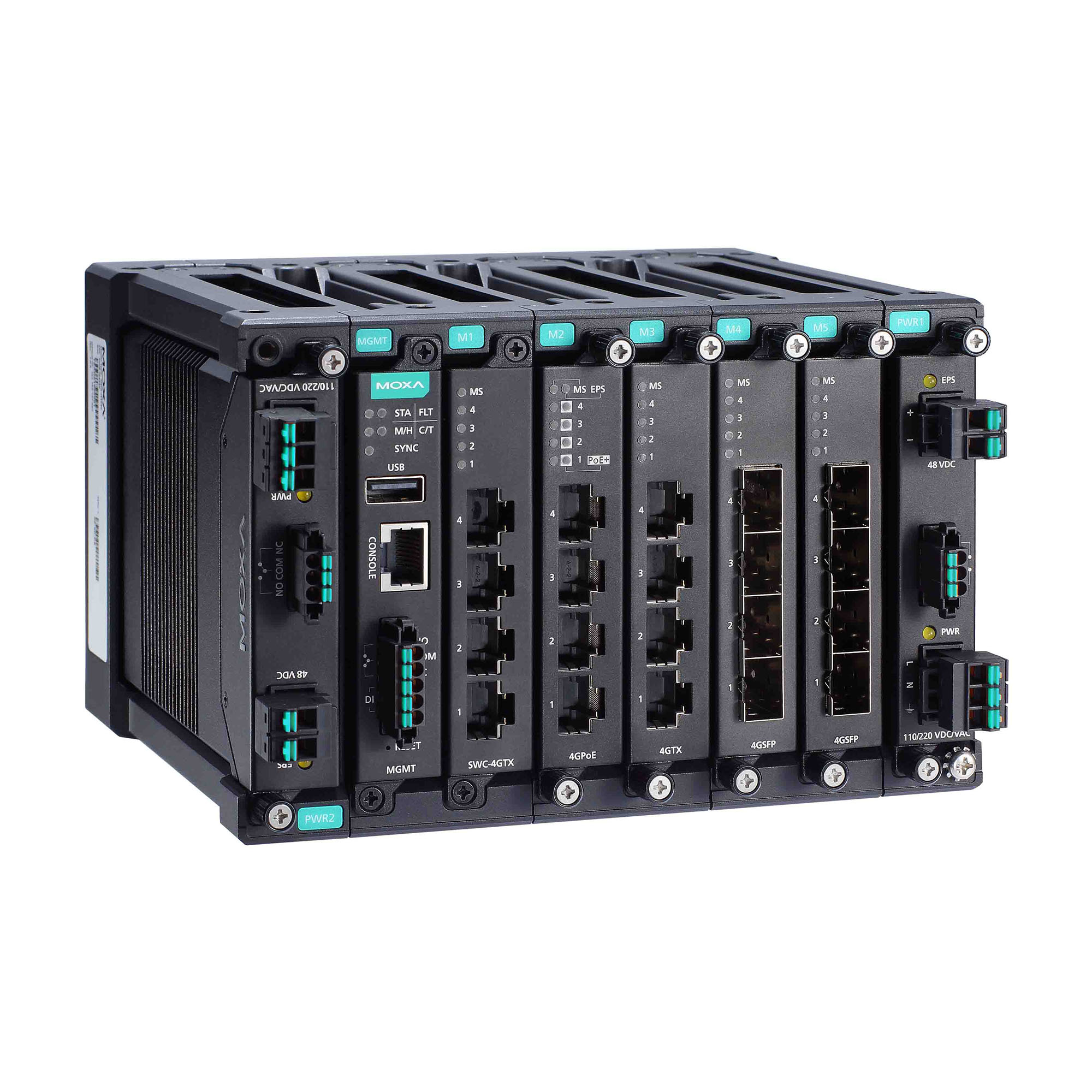

Коммутатор MDS-G4020-L3

Интерфейс

• Уровень коммутатора

  L3 

Технологии

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication, IEEE802.3af/atfor PoE/PoE+output

• Протоколы

  IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

• Протоколы управления

  IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

• Протоколы фильтрации

  GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

• Протоколы резервирования

  STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

• Протоколы безопасности

  Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

• Протоколы синхронизации времени

  SNTP, NTP Server/Client, NTP Authentication

• Таблица MAC-адресов

  16000

• Размер буфера пакетов

  12 Мбит

Функции VLAN и IGMP

• Максимальное количество VLAN

  256 

• Диапазон VLAN ID

  1 ~ 4094 

• Количество групп IGMP

  1024 

• Количество приоритизированных очередей

  8

Устанавливаемые модули

• Макс. количество портов на устанавливаемых модулях

  8

• Количество слотов для модулей серии LM-7000H

  4 слота для опциональных 4-портовых FE/GE модулей

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем RJ45)

  20

• Оптоволокно (разъем для SFP-модуля)

  16

Дискретный ввод

• Количество каналов дискретного ввода

  1 (на модуле MGMT) 

• Напряжение лог. 1

  +13 ~ +30 В пост. 

• Напряжение лог. 0

  -30 ~ +3 В 

• Максимальный ток, мА

  8

Релейный вывод

• Количество каналов релейного вывода

  3 (по одному на каждом модуле MGMT, PWR1, PWR2)

• Нагрузочная способность реле

  2 А при 30 В пост. 

Управление устройством

• Интерфейс управления

  Консоль RS-232 

• Разъем консольного порта RS-232

  RJ45 

• MIB-базы

  P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

Требования к электропитанию

• Рабочее напряжение

  Зависит от установленного модуля: 24/48 (18 ~ 72) В пост. (PWR-LV-P48), 110/220 (88 ~ 300/85 ~ 264) В пост./перем. (PWR-HV-P48) 

• Потребление тока

  Зависит от установленного модуля: (PWR-LV-P48) макс. 0.53 А при 24 В пост., макс. 0.28 А при 48 В пост.; (PWR-HV-P48) макс. 0.11 А 110 В пост., макс. 0.06 А при 220 В пост., макс. 0.29 А при 110 В перем., макс. 0.18 А при 220 В перем.

• Возможность подключения резервного источника электропитания

  Есть 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP40 

• Защита по току

  Есть 

Размеры и вес

• Габаритные размеры, мм

  176 x 115 x 163.25

• Вес нетто, кг

  2.5

Монтаж

• Монтаж

  На DIN-рейку 
  Настенный (опционально) 
  В стойку 19' (опционально) 

Наличие международных сертификатов

• Безопасность

  EN 62368-1 
  UL 62368-1 
  IEC 62368-1 
  IEC 60950-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Применение на электрических подстанциях

  IEC 61850-3 
  IEEE 1613 

• Применение на транспорте

  EN 50121-4 
  NEMA TS2 

• Удары

  IEC 60068-2-27 

• Свободное падение

  IEC 60068-2-31 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  1007790

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
  крепеж для монтажа на DIN-рейку 
  заглушка для разъема RJ45 
