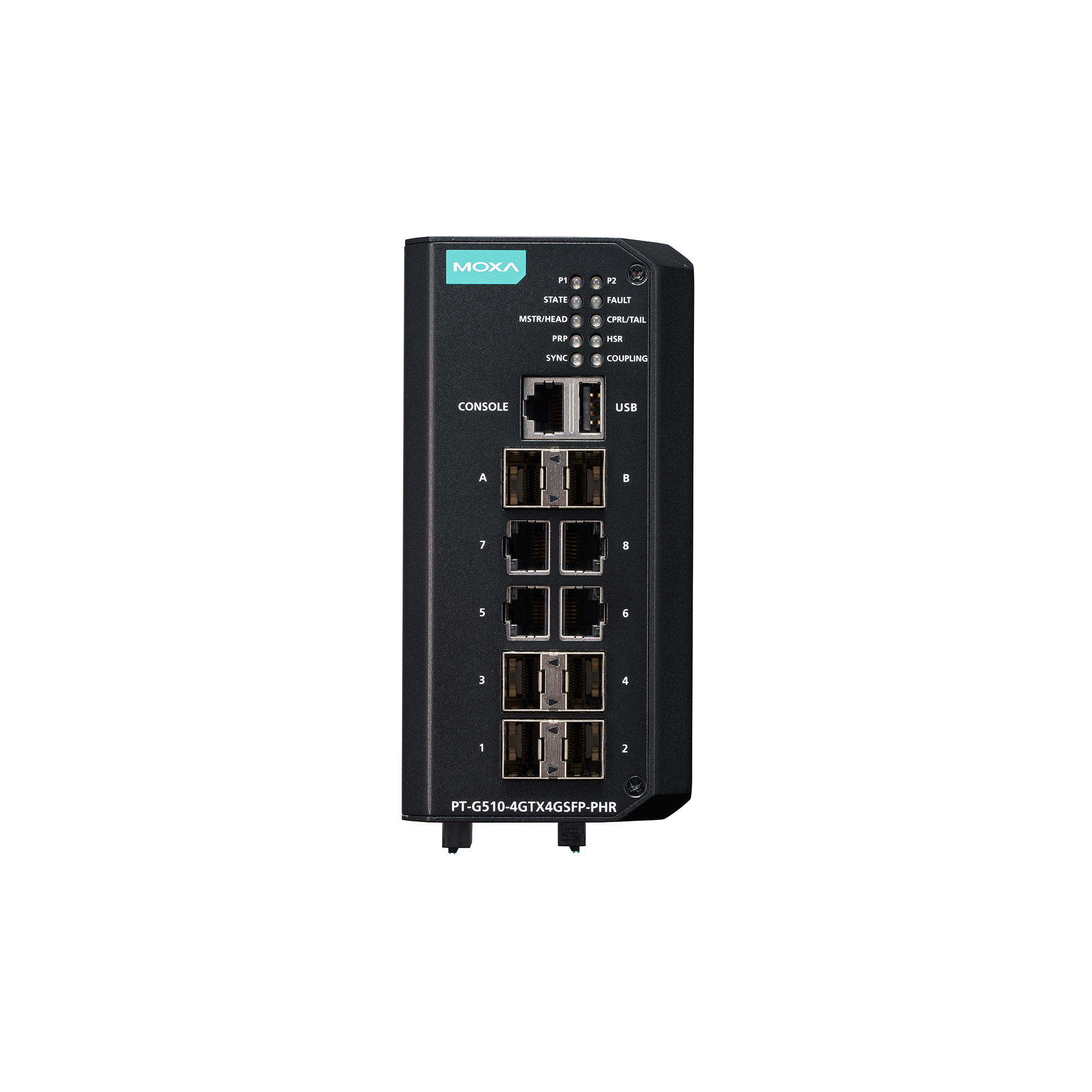

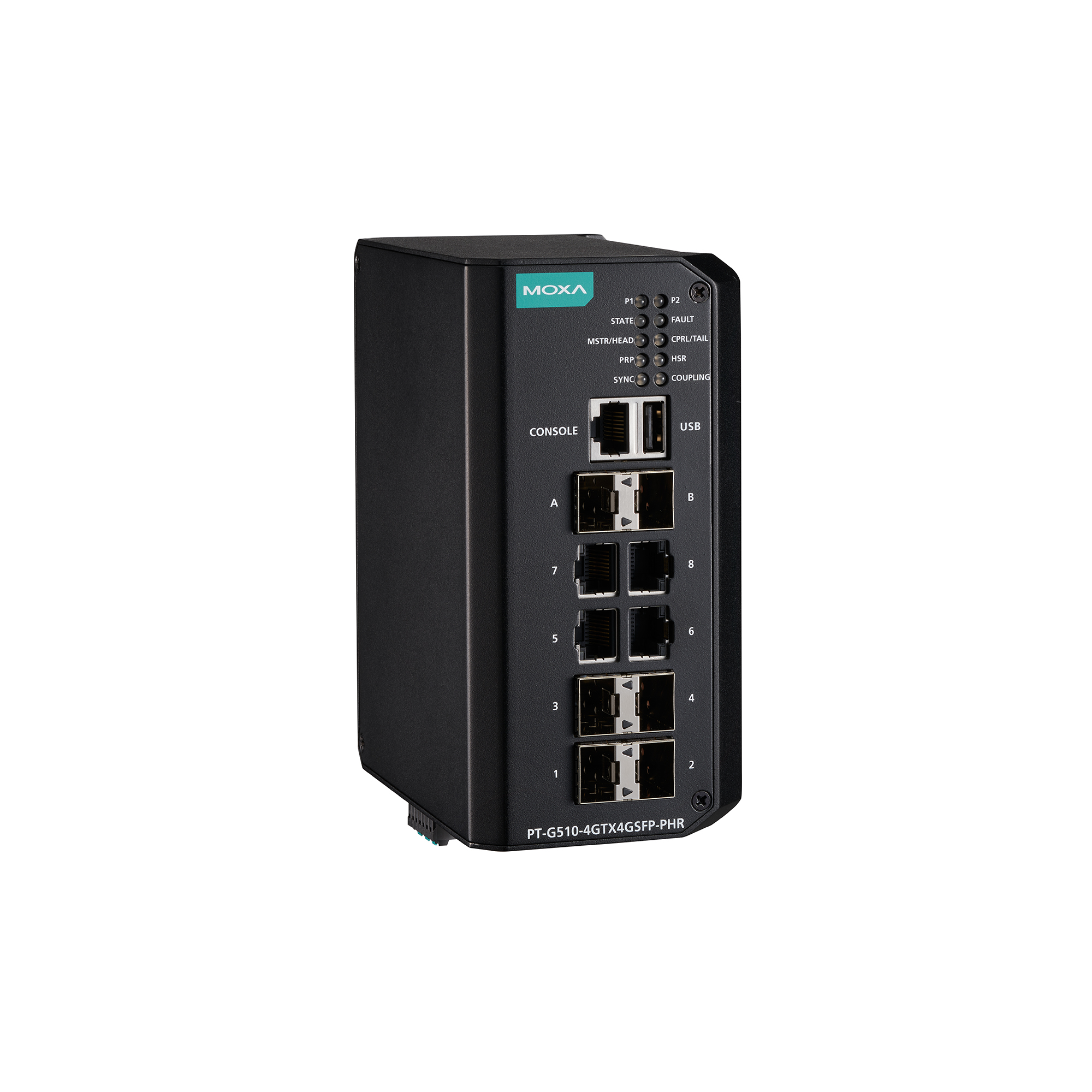

Модуль резервирования PT-G510-4GTX4GSFP-PHR-WV-CT

Интерфейс

• Общее количество портов

  10

• Тип разъема для "витой пары"

  RJ45 

Технологии

• Стандарты

  IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging, IEEE 802.1X for authentication, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.3x for flow control

• Протоколы управления

  HTTPS, Dying Gasp, Back Pressure Flow Control, DHCP Option 66/67/82, Fiber check, Flow control, LLDP, Port Mirror, SNMP Inform, BOOTP, DHCP Server/Client, HTTP, IPv4/IPv6, RARP, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

• Протоколы фильтрации

  IGMP v1/v2/v3, GMRP, GVRP, 802.1Q, QinQ VLAN

• Протоколы резервирования

  Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring, MRP, HSR, PRP, Coupling, RSTP grouping

• Протоколы безопасности

  RADIUS, TACACS+, SSH, Port Lock, Broadcast storm protection, MAB authentication, Sticky MAC, Access control list

• Протоколы синхронизации времени

  NTP Server/Client, SNTP, IEEE 1588v2 PTP (hardware-based)

• Специализированные протоколы

  GOOSE Check, IEC 61850 QoS, MMS

• Таблица MAC-адресов

  16000

• Размер буфера пакетов

  12 Мбит

Функции VLAN и IGMP

• Максимальное количество VLAN

  256 

• Диапазон VLAN ID

  1 ~ 4094 

• Количество групп IGMP

  4096 

• Количество приоритизированных очередей

  8

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем RJ45)

  4

• Слот SFP (для SFP-модулей 100/1000 Мбит/с)

  6

Дискретный ввод

• Количество каналов дискретного ввода

  1 

• Напряжение лог. 1

  +13 ~ +30 В пост. 

• Напряжение лог. 0

  -30 ~ +3 В 

• Максимальный ток, мА

  8

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 24 В пост. 

Управление устройством

• Интерфейс управления

  Telnet-консоль 
  Web-интерфейс 
  Консоль RS-232 
  Ethernet-консоль 

• Кнопка Reset

  Есть 

• Разъем консольного порта RS-232

  RJ45 

• MIB-базы

  MIB-II, Ethernet-like MIB, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9

• Порт для загрузки/сохранения настроек

  USB-порт (разъем Type A) 

Требования к электропитанию

• Рабочее напряжение

  24/48 В пост. (18 ~ 72 В пост.) 

• Потребление тока

  1.1 А при 24-48 В пост.

• Возможность подключения резервного источника электропитания

  Есть 

• Разъем электропитания

  Клемма 

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от пыли и влаги

  IP30 

• Защита по току

  Есть 

• Конформное покрытие

  Есть 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  74 x 148 x 120

• Вес нетто, кг

  1.48

Монтаж

• Монтаж

  На DIN-рейку 
  настольный/настенный (опционально) 

Наличие международных сертификатов

• Безопасность

  UL 62368-1 
  IEC 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Применение на электрических подстанциях

  IEC 61850-3 
  IEEE 1613 

• Применение на транспорте

  EN 50121-4 

• Среднее время наработки на отказ (MTBF), часов

  688584

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  заглушки для неиспользуемых портов 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 
  крепеж для монтажа на DIN-рейку 
