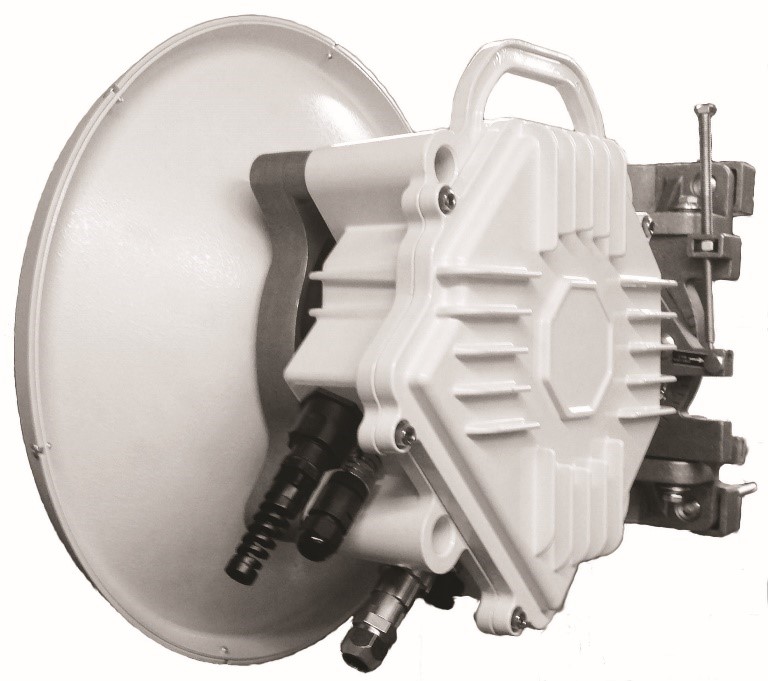

РРС-10G-Q-HP

Область применения

• Область применения

  Дистанция до 12 км, устойчивость к дождям 

Лицензирование

• Лицензирование в Роскомнадзоре

  Полная лицензия 

Общие характеристики

• Частотный диапазон

  40.5-43.5 ГГц (Q-band) 

• Пропускная способность

  7.2 Гбит/с Full duplex 

• Задержка

  до 10 мкс 

• Занимаемая полоса частот

  250/ 500/ 750 / 1000 / 1250 МГц 

Модуляция

• Тип модуляции

  от QAM-256 до BPSK 

• Адаптивная модуляция

  Адаптивные – кодирование, полоса и модуляция 

Характеристики приема-передатчика

• Мощность передатчика

  19 дБм для QAM-128 
  26.5 дБм для QPSK 

• Наработка на отказ

  150 000 часов 

• Максимальная практическая дальность в РФ (дождевые зоны С, Е по ITU)

  до 12 км для антенн 0,6 м 

• Потенциал радиомоста

  190 дБ @250 МГц 
  187 дБ @500 МГц 
  185 дБ @750 МГц 
  184 дБ @1000 МГц 
  183 дБ @1250 МГц 

• Максимальная пропускная способность

  1330 Мбит/с 250 МГц 
  2660 Мбит/с 500 МГц 
  3750 Мбит/с 750 МГц 
  5200 Мбит/с 1000 МГц 
  7200 Мбит/с 1250 МГц 

Интерфейс

• Управление

  SNMP v.1 
  SNMP v.2 
  SMIv2 MIB, Enterprise MIB 
  WEB GUI 

• Ethernet

  1× SFP/SFP+ (1000Base-X, 10GBase-LR/SR) 

• Порт управления

  1000 Base-Tx (RJ – 45) 

• Характеристики ethernet

  Прозрачная передача сервисов Ethernet 
  Поддержка режима Flow Control (IEEE 802.3x), IEEE 1588v2 (TC) 

• Коррекция ошибок

  LDPC 
  Reed Solomon 

Антенна

• Тип антенны

  Антенна Кассегрена с радиопрозрачным колпаком и подвесом 

• Усиление/ширина луча (диаметр антенны 300 мм )

  38 дБ/1.5° 

• Усиление/ширина луча (диаметр антенны 600 мм )

  44 дБ / 0.7° 

• Усиление/ширина луча (диаметр антенны 900 мм )

  47 дБ/0.4° 

• Поляризация сигнала

  Вертикальная / Горизонтальная 

Питание

• Источник питания

  88-132/176-264 В, 50/60 Гц 

• Потребляемая мощность

  60 Вт при включенном подогревателе 
  48 Вт 

• Потребляемая мощность при электропитании через РоЕ

  до 90 Вт 

• Напряжение питания

  36-60 В 

Защита

• Класс защиты от воздействия окружающей среды

  IP-67 

Условия эксплуатации

• Температура окружающей среды

  от -50 до +60° C 

• Относительная влажность

  Любая 

Физические параметры

• Размер корпуса без антенны, В х Д х Ш в мм

  246 х 246 х 110
