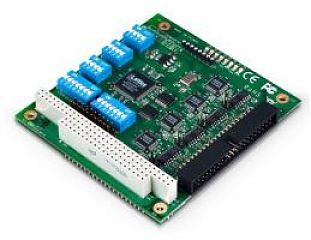

Плата CA-114-T

Шина

• Тип шины

  PC/104 

• Разъем для подключения к устройству

  40-контактный (необходим внешний разветвитель) 

• Прерывания

  3, 4, 5, 6, 7, 9, 10, 11, 12, 15

• Адреса ввода/вывода

  0х0000 ~ 0хFFFF

Максимальное количество плат в системе

• Максимальное количество плат в системе

  4

Параметры последовательной связи

• Контроллер последовательного интерфейса

  16C550C 

• Количество портов RS-232/422/485

  4

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Буфер данных FIFO, байт

  64

Требования к электропитанию

• Потребление тока

  305 мА при 5 В

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +85 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от импульсных помех, кВ

  15

Операционная система

• Драйверы для ОС

  DOS 
  FreeBSD 
  Windows 95/98/ME/NT/2000 
  Windows XP Embedded 
  Linux 2.4.x 
  Linux 2.6.x 
  QNX 6 
  Windows CE 5.0 
  Windows CE 6.0 
  QNX 4 
  Windows XP/2003/Vista/2008 (x86/x64) 

Конструктивные свойства

• Материал корпуса

  Бескорпусное исполнение 

Размеры и вес

• Габаритные размеры, мм

  90 x 96

Монтаж

• Монтаж

  В компьютер 

Наличие международных сертификатов

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55022/24 
  IEC 61000-6-2 
  IEC 61000-6-4 

• Среднее время наработки на отказ (MTBF), часов

  630997

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  http://www.moxa.com/product/CA-114.htm
