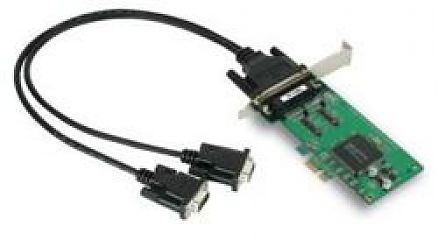

Плата CP-132EL-DB9M

Шина

• Тип шины

  PCI Express 

• Разъем для подключения к устройству

  DB25 'мама' 

• Возможность установки в низкопрофильный корпус (2U)

  Есть 

• Модификация шины PCI Express

  PCI Express x1 

Максимальное количество плат в системе

• Максимальное количество плат в системе

  4

Параметры последовательной связи

• Контроллер последовательного интерфейса

  16C550C 

• Количество портов RS-422/485

  2

• Передаваемые сигналы

  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF 

• Скорость передачи данных, бит/с

  50 ~ 921600 

Требования к электропитанию

• Потребление тока

  548 мА при 3.3 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -20 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Защита

• Защита от импульсных помех, кВ

  15

Операционная система

• Драйверы для ОС

  Linux 3.x 
  Solaris 10 
  Linux 2.6.x 
  SCO OpenServer 
  Windows 95/98/ME/NT/2000 
  DOS 
  Windows 2008 R2/2012/2012 R2 (x64) 
  Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) 
  Linux 2.4.x 
  QNX 6 
  UnixWare 7 

Конструктивные свойства

• Материал корпуса

  Бескорпусное исполнение 

Размеры и вес

• Габаритные размеры, мм

  67.21 x 101.97

Монтаж

• Монтаж

  В компьютер 

Наличие международных сертификатов

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class B 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-6 CS 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55032/24 

• Среднее время наработки на отказ (MTBF), часов

  4147133

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  кабель последовательных интерфейсов DB9 'папа' 
  краткое руководство пользователя 
  Устройство 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  http://www.moxa.com/product/CP-132EL_EL-I.htm
