Плата CP-104N-I-T

Распечатать
Доступно к заказу
6147804 MOXA 
508.02 USD
251 403.86 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки
Плата CP-104N-I-T

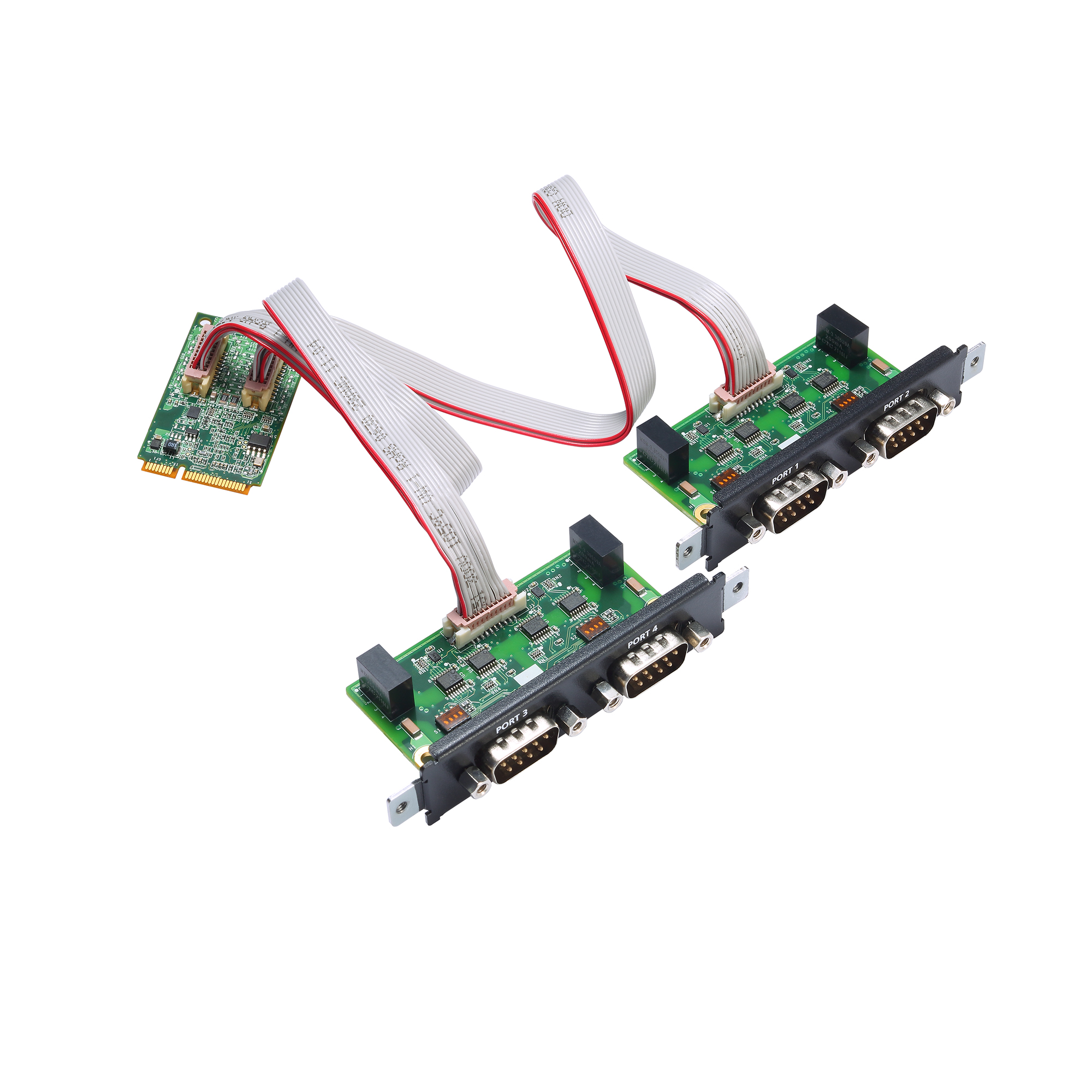

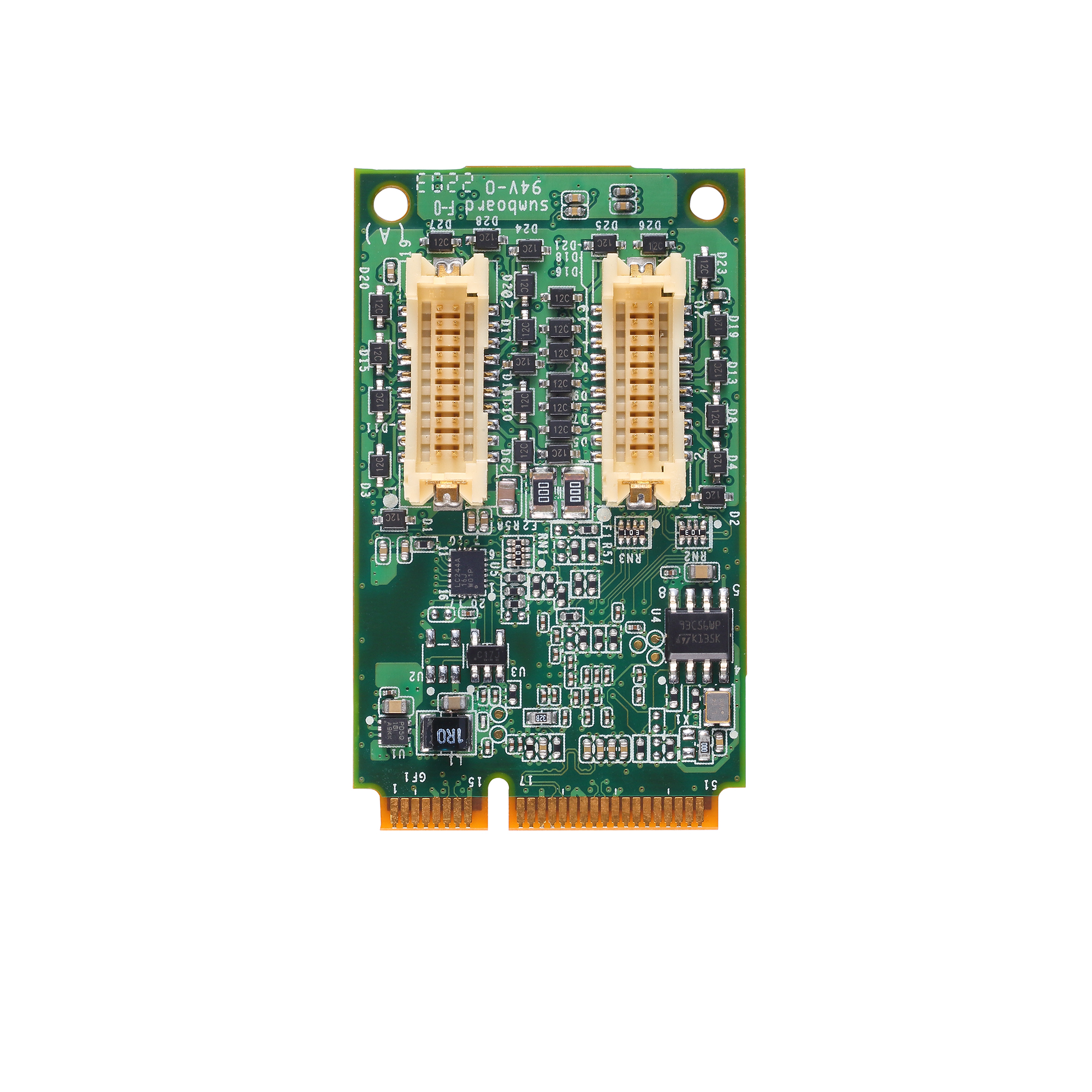

4-портовая плата RS-232 Mini PCI Express с изоляцией 2,5 кВ, с расширенным диапазоном рабочей температуры

4-портовая плата RS-232 Mini PCI Express с изоляцией 2,5 кВ, с расширенным диапазоном рабочей температуры
  • Количество последовательных портов 4 
  • Тип последовательных портов RS-232 
  • Тип шины Mini PCI Express 
  • Количество портов RS-232 2
  • Рабочая температура, °C -40 ~ +85 
  • Гальваническая изоляция, кВ 2,5 
  • Материал корпуса Бескорпусное исполнение 
  • Габаритные размеры, мм 30 x 50.95

Шина

  • Тип шины

    Mini PCI Express 

  • Разъем для подключения к устройству

    DB9 'папа' 

Параметры последовательной связи

  • Контроллер последовательного интерфейса

    16C550C 

  • Количество портов RS-232

    2

  • Передаваемые сигналы

    RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

  • Бит данных

    5, 6, 7, 8 

  • Четность

    нет, чет, нечет, 0, 1 

  • Стоповые биты

    1, 1.5, 2 

  • Управление потоками данных

    RTS/CTS, XON/XOFF 

  • Скорость передачи данных, бит/с

    50 ~ 921600 

  • Буфер данных FIFO, байт

    128

Требования к электропитанию

  • Потребление тока

    615 мА при 3.3 В пост.

Условия эксплуатации

  • Рабочая температура, °C

    -40 ~ +85 

  • Температура хранения, °C

    -20 ~ +85 

  • Рабочая влажность, %

    5 ~ 95 

Защита

  • Гальваническая изоляция, кВ

    2,5 

Операционная система

  • Драйверы для ОС

    Linux kernel 4.x 
    Linux kernel 5.x 
    Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022 

Конструктивные свойства

  • Материал корпуса

    Бескорпусное исполнение 

Размеры и вес

  • Габаритные размеры, мм

    30 x 50.95

Монтаж

  • Монтаж

    В компьютер 

Наличие международных сертификатов

  • Электромагнитная совместимость (EMI)

    CISPR 32 
    FCC Part 15 Subpart B Class A 

  • Электромагнитная совместимость (EMS)

    IEC 61000-4-3 RS 
    IEC 61000-4-5 Surge 
    IEC 61000-4-6 CS 
    IEC 61000-4-8 
    IEC 61000-4-2 (ESD) 
    IEC 61000-4-4 (EFT) 

  • Электромагнитная совместимость (EMC)

    EN 55032/35 

  • Среднее время наработки на отказ (MTBF), часов

    2189472

Гарантийный срок

  • Гарантийный срок

    5 лет 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 
    Кабель 
    монтажный комплект 

Страница товара на англоязычном сайте

Программное обеспечение

Драйвер для Windows 7 и более поздних (версия 3.1 от 06.09.2022):  (1 Мб):

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019

Драйвер для Windows 11 и Windows Server 2022 (версия 4.0 от 02.09.2022):  (4 Мб):

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Windows 11
  • Windows Server 2022

Драйвер для Linux Kernel 4.x.x (версия 4.2 от 17.01.2023):  (0,1 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Linux Kernel 4.x

Драйвер для Linux Kernel 5.x.x (версия 5.2 от 17.01.2023):  (0,1 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Linux Kernel 5.x

Драйвер для Linux Kernel 6.x.x (версия 6.0 от 31.07.2023):  (0,1 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Linux Kernel 6.x


Документация

Datasheet (англ.):  (1 Мб)

Скачать

Руководство по аппаратной части (англ.):  (57 Кб)

Скачать

Руководство по быстрой установке интеллектуальных плат Universal PCI (англ.):  (0,4 Мб)

Скачать

Руководство пользователя (англ.):  (12 Мб)

Скачать

Руководство пользователя для мультипортовых плат шины Mini PCIe (англ.):  (12 Мб)

Скачать

Руководство по быстрой установке для мультипортовых плат Mini PCIe (англ.):  (4 Мб)

Скачать

Технические рекомендации: UART FIFO (англ.):  (0,4 Мб)

Скачать

Технические рекомендации: Полудуплексная связь RS-485 (англ.):  (0,4 Мб)

Скачать

Технические рекомендации: Образы встроенных систем WinXP с Moxa MSB (англ.):  (0,2 Мб)

Скачать

Технические рекомендации: Управление потоками в последовательной связи (англ.):  (0,1 Мб)

Скачать

Запросить документацию и ПО
