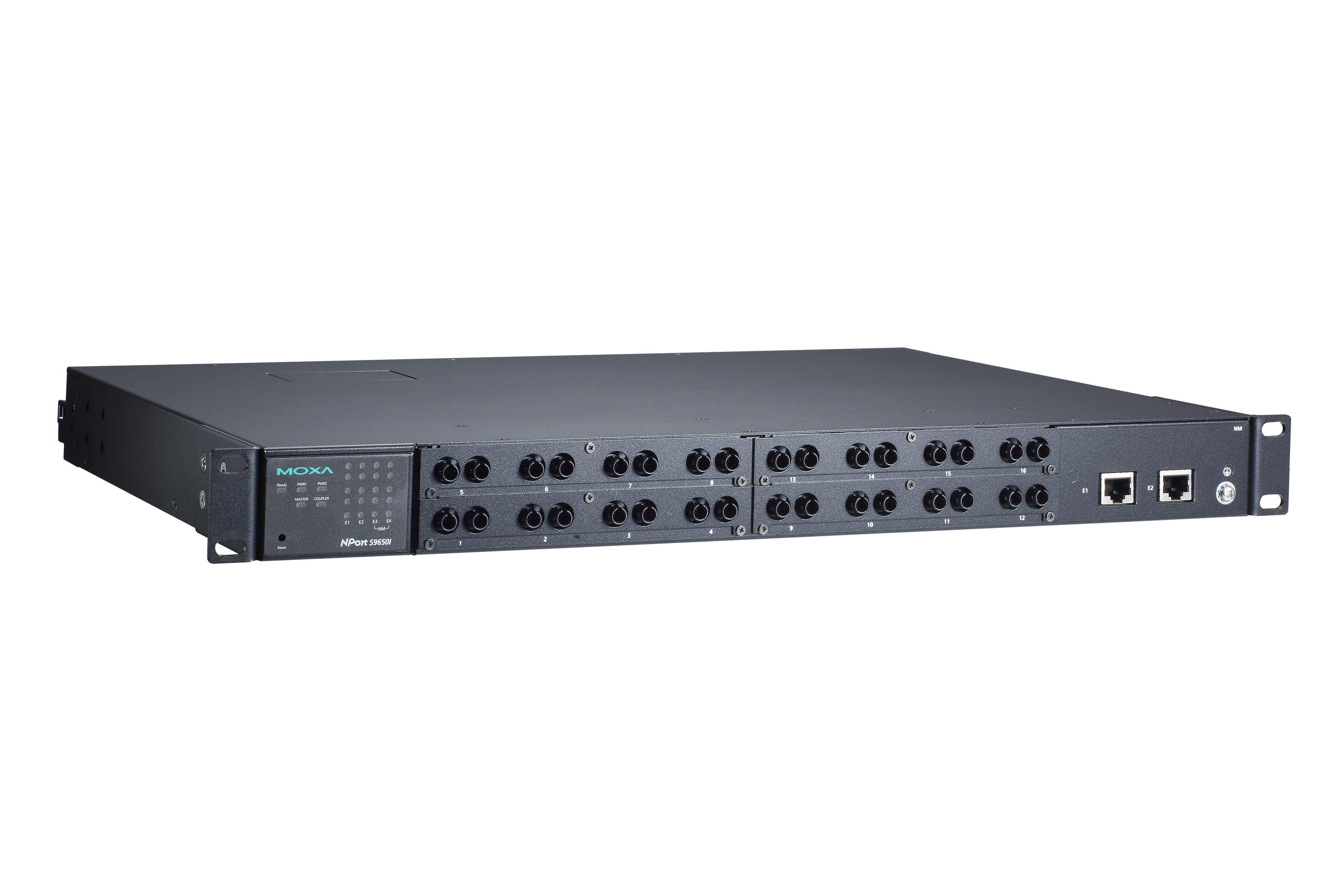

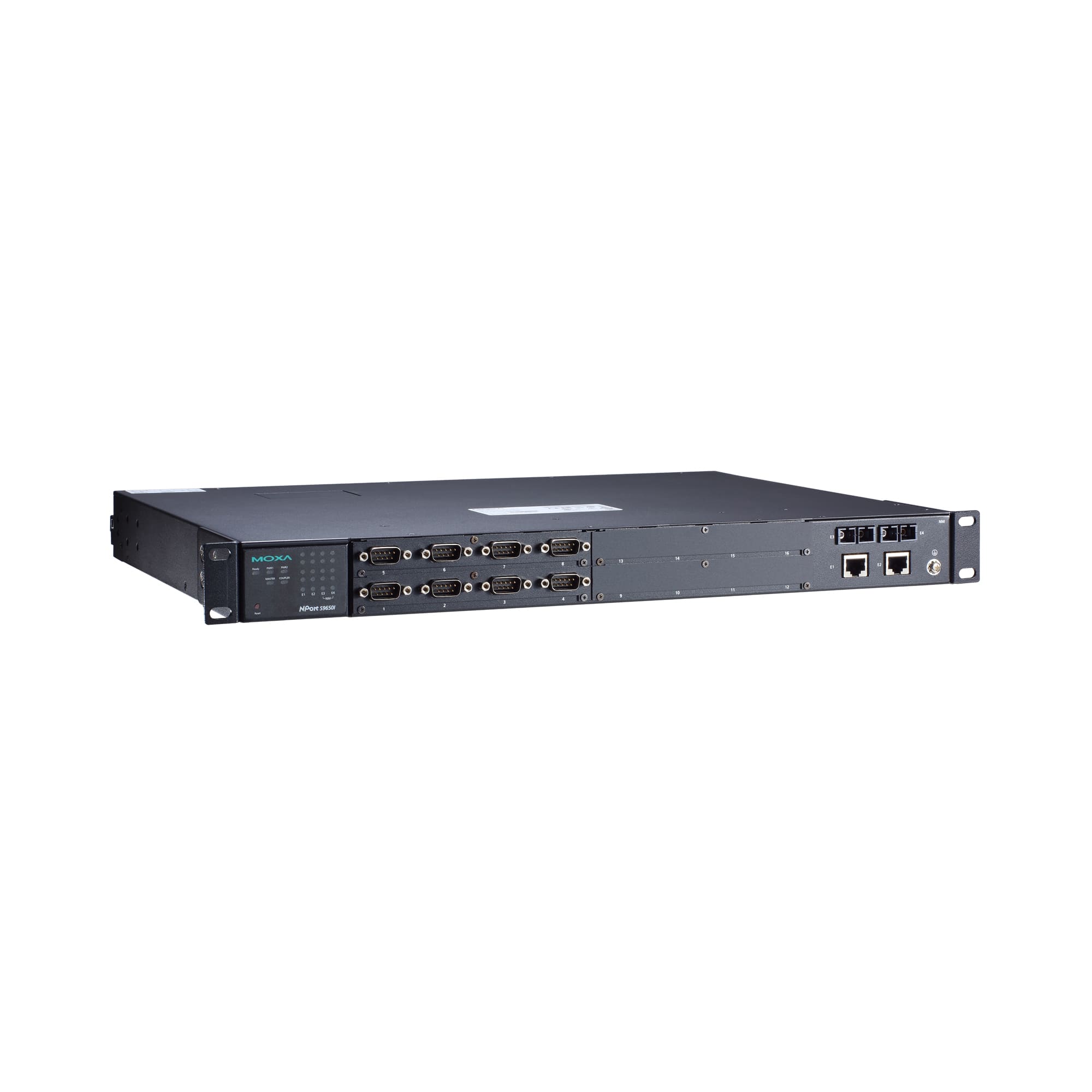

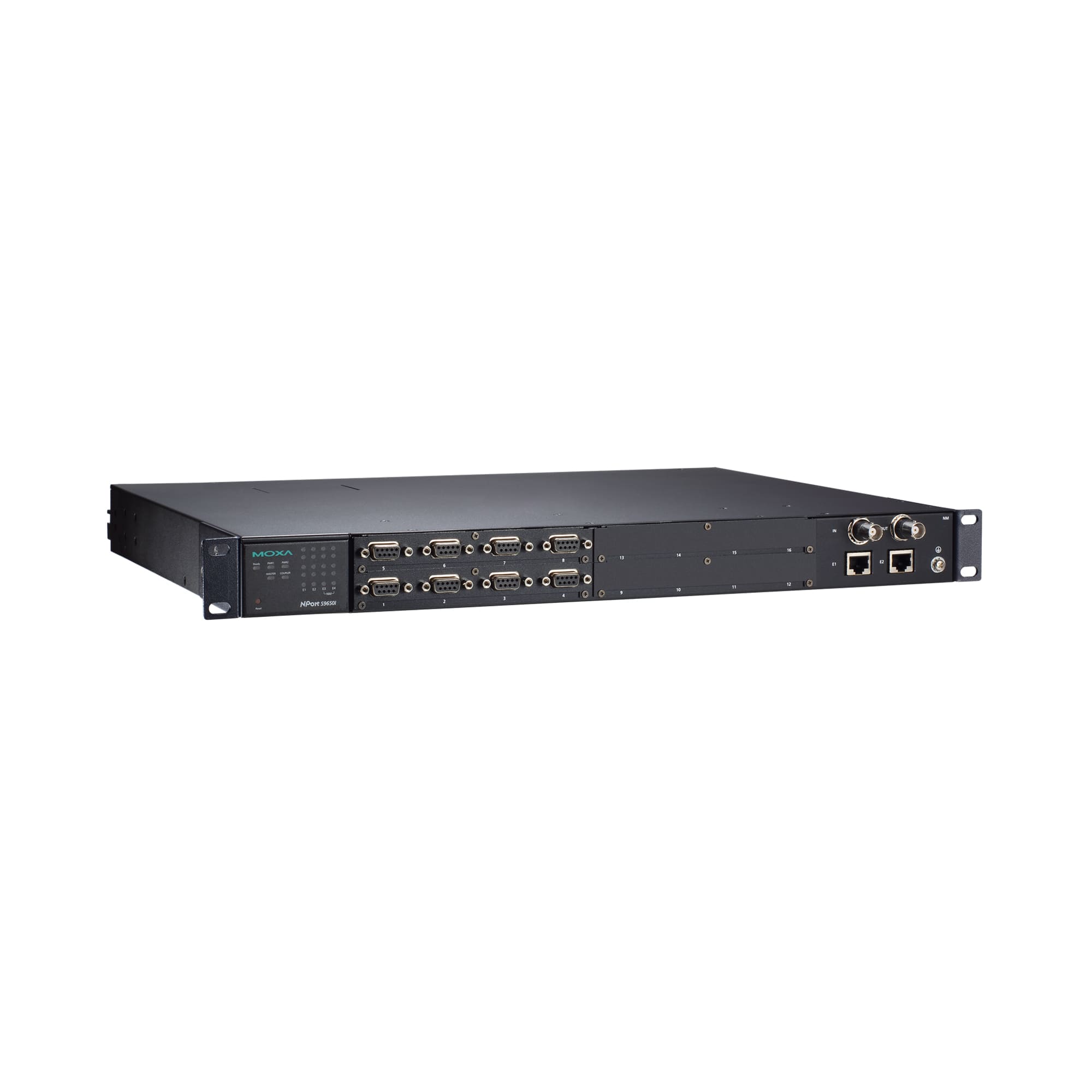

Преобразователь NPort S9650I-8-2HV-MSC-T

Интерфейс

• Общее количество портов

  8

Параметры связи

• Порты Ethernet

  2 

• Скорость передачи данных

  10/100 Мбит/с 

• Тип разъема

  RJ45 (8 конт.) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Функции VLAN и IGMP

• Максимальное количество VLAN

  64 

• Диапазон VLAN ID

  1 ~ 4094 

• Количество групп IGMP

  256 

• Количество приоритизированных очередей

  4

Встроенный Ethernet-коммутатор

• Стандарты

  IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat

• Протоколы

  ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON

• MIB

  MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

• Управление потоками

  IEEE 802.3x flow control, back pressure flow control interface 

Параметры последовательной связи

• Количество последовательных портов

  8

• Тип последовательных портов

  RS-232/422/485 

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

• Изоляция последовательной линии

  2 кВ 

Характеристики оптоволоконного интерфейса Fast Ethernet

• Количество оптических портов

  2

• Тип интерфейса

  Многомодовое оптоволокно 

• Разъем

  SC 

• Тип оптоволоконного кабеля

  OM1 (62.5/125 мкм) 
  50/125 мкм 

• Дальность передачи по оптоволокну

  до 5 км 
  до 4 км 

• Длина волны по оптоволокну, нм

  1300 

• Мощность оптического передатчика, дБм

  -20

• Чувствительность оптического приемника, дБм

  -32

• Допустимые потери в канале связи, дБм

  12

Релейный вывод

• Количество каналов релейного вывода

  1

• Нагрузочная способность реле

  1 А при 24 В пост. 

Управление устройством

• Интерфейс управления

  CLI 
  Web-интерфейс 
  Windows-утилита 
  Последовательная консоль 
  Telnet/SSH-консоль 

• Кнопка Reset

  Есть 

• Консольный порт

  RS-232 (10-контактный RJ45)

Требования к электропитанию

• Рабочее напряжение

  110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 

• Потребление тока

  0.65 А при 100 В перем., 0.47 А при 100 В пост.

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +85 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  457 x 32 x 330

• Вес нетто, кг

  5.15

Монтаж

• Монтаж

  В стойку 19' 

Наличие международных сертификатов

• Безопасность

  UL 61010-1 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 
  CISPR 22 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 

• Применение на электрических подстанциях

  IEC 61850-3 
  IEEE 1613 

• Среднее время наработки на отказ (MTBF), часов

  165308

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/NPort_S9650I_Series.htm
