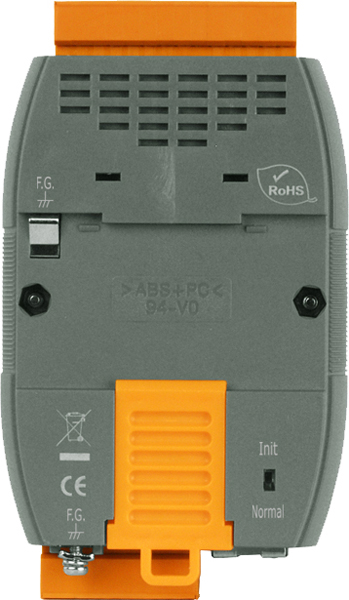

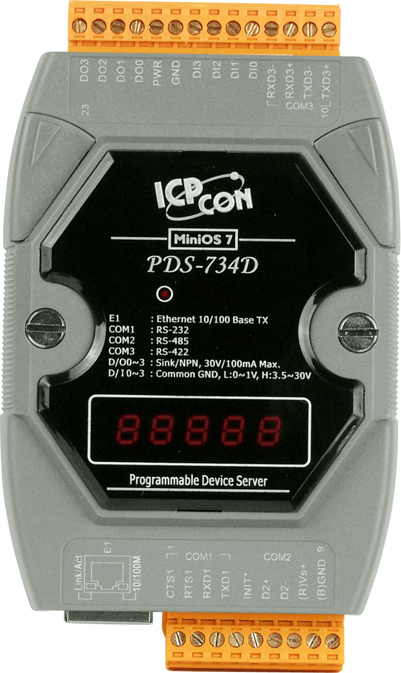

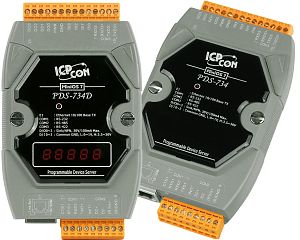

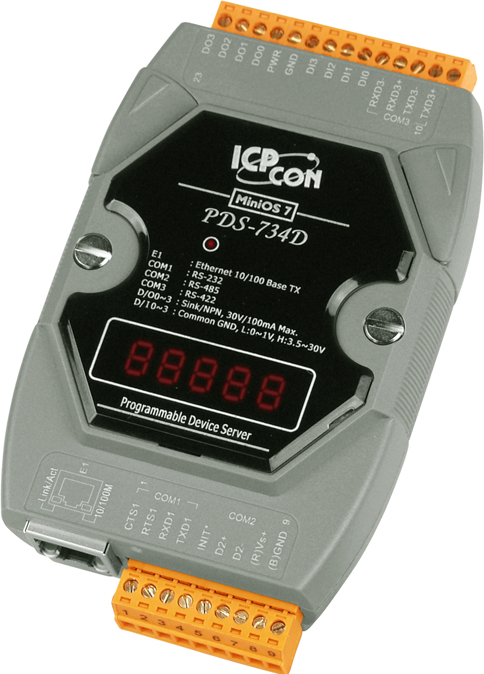

Сервер PDS-734D CR

Параметры связи

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X 

Параметры последовательной связи

• Количество портов RS-232

  1

• Количество портов RS-422

  1

• Количество портов RS-485

  1

• Количество портов RS-422/485

  1

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, RTS, CTS, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 2 

• Скорость передачи данных, бит/с

  115200 макс. 

• Резистор в цепи смещения

  Есть 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Сухой (Source) 

• Напряжение лог. 1

  +3.5 ~ +30 В пост. 

• Напряжение лог. 0

  +1 В макс. 

Счетчик

• Количество каналов таймера/счётчика

  4 

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  100 мА 

Память

• Оперативная память

  512 КБ 

• Flash

  512 Кб 

• Память EEPROM

  16 Кб 

Светодиодные индикаторы

• Системные индикаторы

  Есть 

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2,7 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 90, без образования конденсата 

Системные характеристики

• Операционная система

  MiniOS7 

• Процессор

  80186 

• Cреда разработки

  Си 

• Сторожевой таймер

  Есть 

• Предустановленное ПО

  Сервер последовательных портов 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 33

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство
