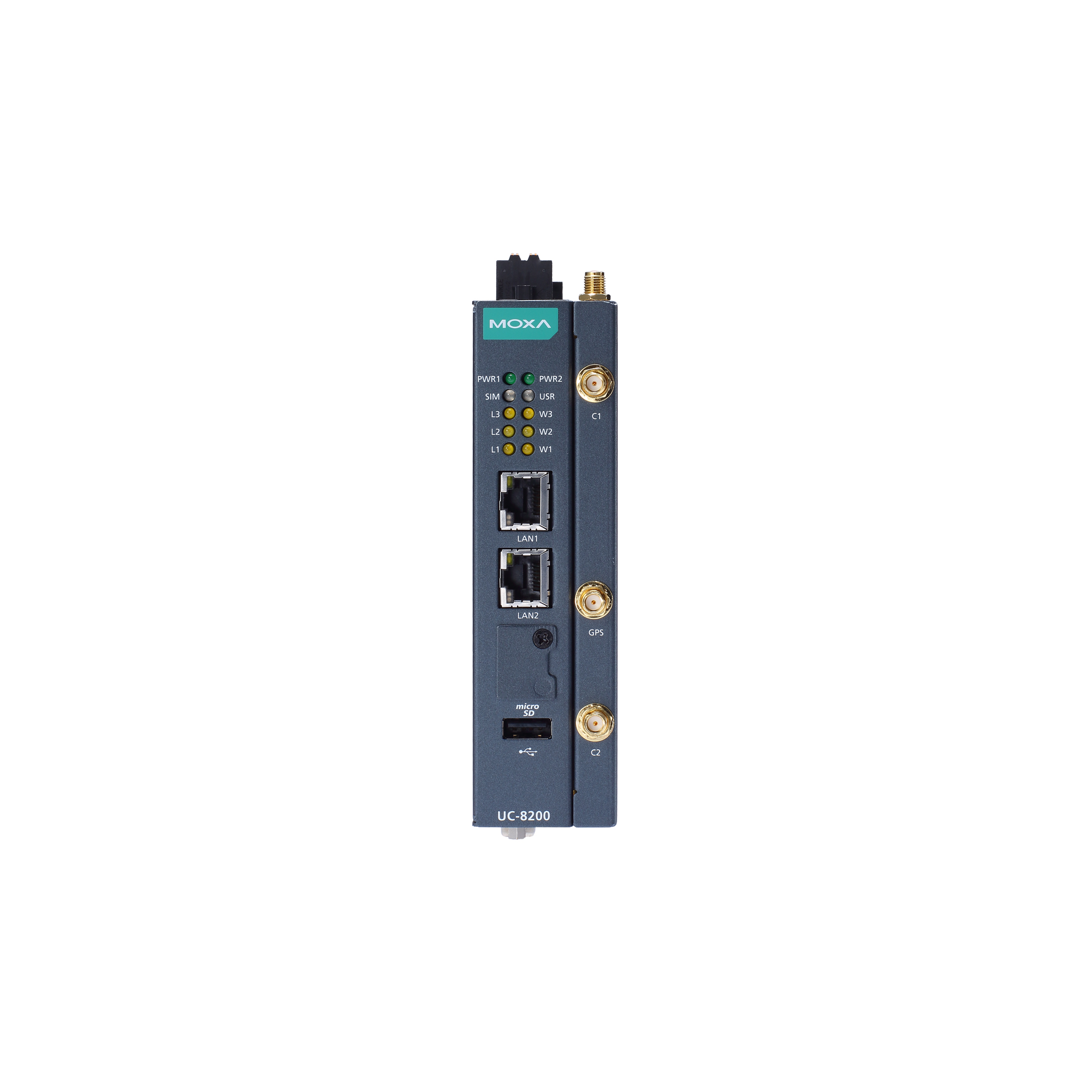

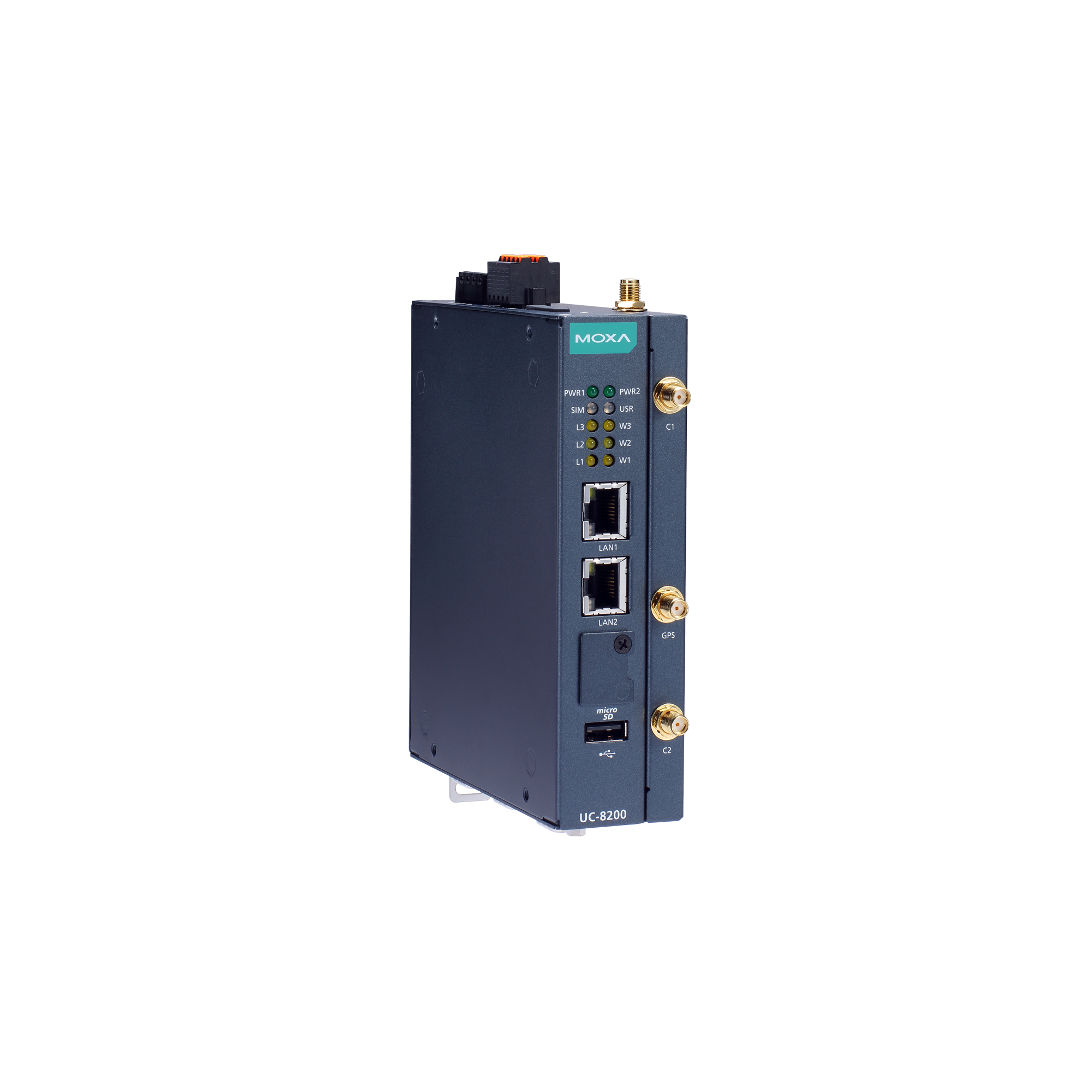

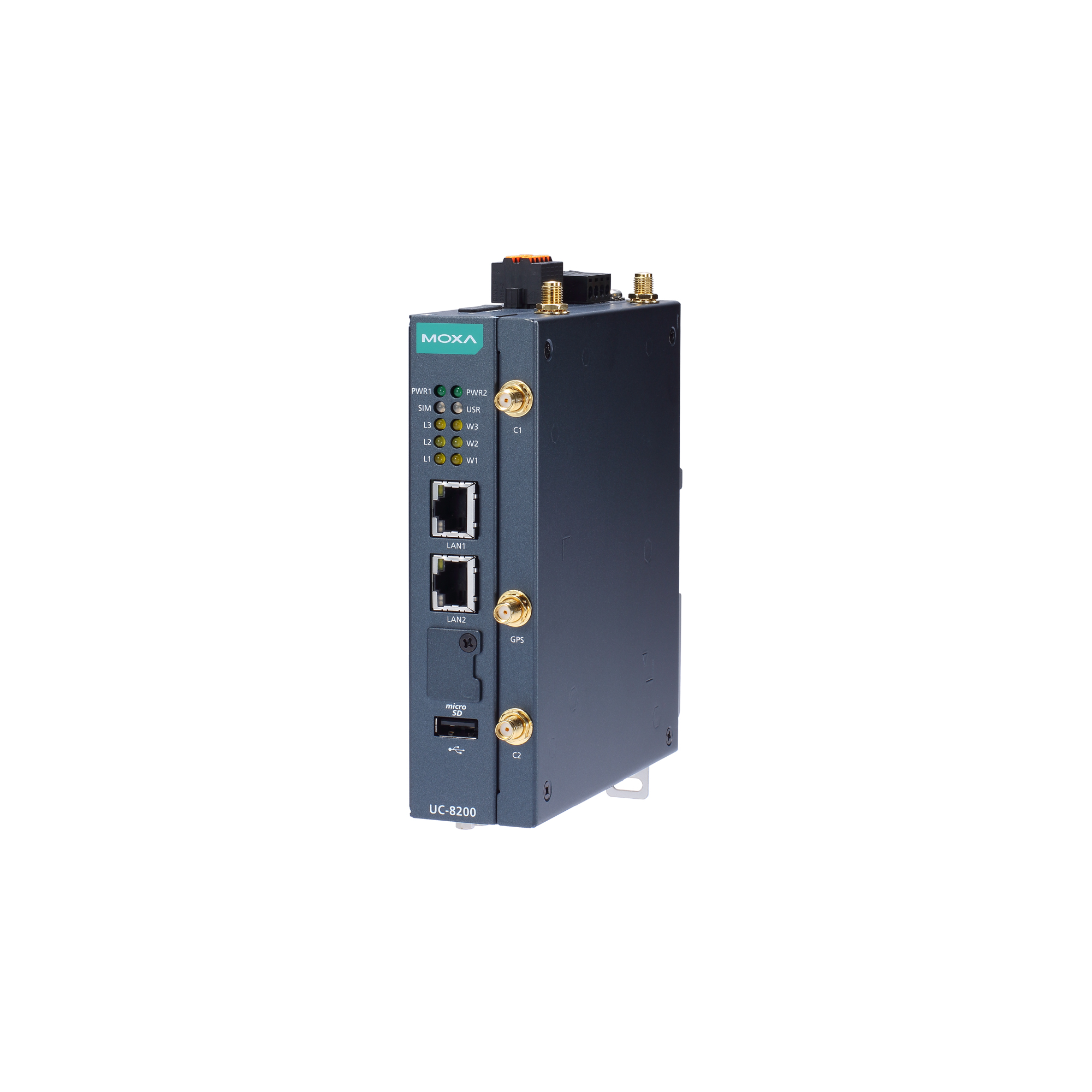

Встраиваемый компьютер на DIN-рейку UC-8220-T-LX

Интерфейсы накопителей информации

• Micro SD

  1 

Накопители информации

• Модель установленного накопителя

  8 Гб eMMC

Параметры последовательной связи

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

Питание устройства

• Диапазон входного напряжения питания

  12 ~ 48 В, DC 

• Потребляемая мощность, не более Вт

  12

Физические параметры

• Габаритные размеры, мм

  141.5 x 120 x 39

• Вес нетто, кг

  0.75

• Материал корпуса

  Сталь 

Конструктивное исполнение

• Тип

  Промышленный компьютер 

• Система охлаждения

  Пассивная (безвентиляторная) 

• Класс защиты

  IP30 

Общие параметры

• Наработка на отказ (MTBF), час

  650836

Беспроводные интерфейсы

• WiFi

  2 (антенны приобретаются отдельно) 

• LTE

  2 (антенны приобретаются отдельно) 

• GPS

  1 (антенна приобретается отдельно) 

• Глонас

  Да 

• Разъёмы для подключения антенн

  Wi-FI: 2 x RP-SMA, LTE: 2 x SMA, GPS: 1 x SMA 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

Интерфейсы ввода / вывода

• RS-232/422/485

  2 

• USB 2.0

  1 

• CAN

  1 

• Цифровые (GPIO)

  4 входа / 4 выхода 

Слоты и модули расширения

• Mini PCIe

  2 

• SIM-карт

  2 (nano) 

Оперативная память

• Тип памяти

  DDR3L 

• Объём установленной памяти

  2 Гб 

Процессор

• Установленный процессор

  ARMv7 

• Частота процессора

  1.0 ГГц 

Сетевые интерфейсы

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Сертификаты

• RoHS

  Да 

• Взрывозащиты

  IECEx 
  ATEX 
  UL Class 1 Division 2 

• Безопасности и электромагнитной совместимости

  IEC 61000-4 
  EN 61000-6-4 
  EN 61000-6-2 
  EN 55032 
  UL 62368-1 
  EN 62368-1 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  5 ~ 95 % ( без конденсата ) 

• Допустимые вибрации

  Соответствует IEC 60068-2-64 

• Допустимые удары

  Соответствует IEC-60068-2-27 

Программное обеспечение

• Предустановленная операционная система

  Linux 

Тип монтажа

• Крепление на DIN рейку

  Да 

• Настенное

  Опция 

Параметры сотовой связи

• Стандарты

  LTE CAT-4, UMTS, HSPA 

• Диапазон частот

  LTE Band 1 (2100 МГц) / LTE Band 3 (1800 МГц) / LTE Band 5 (850 МГц) / LTE Band 7 (2600 МГц) / LTE Band 8 (900 МГц) / LTE Band 20 (800 МГц); UMTS/HSPA 850 МГц / 900 МГц / 1900 МГц / 2100 МГц

Интерфейс CAN

• Передаваемые сигналы

  CAN_H 
  CAN_L 
  GND 
  CAN_GND 
  CAN_SHLD 
  CAN_V+ 

• Скорость передачи данных

  10 Кбит/с ~ 1 Мбит/с 

• Разъем порта CAN

  DB9 'папа' 

• Изоляция

  2 кВ

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Влажный контакт (NPN), сухой контакт 

• Напряжение лог. 0 (влажный контакт)

  0 ~ 3 В пост. 

• Напряжение лог. 0 (сухой контакт)

  Открытый 

• Напряжение лог. 1 (влажный контакт)

  10 ~ 30 В пост. 

• Напряжение лог. 1 (сухой контакт)

  Замкнут на GND 

• Разъем

  Евро-разъем закручивающегося типа 

• Напряжение изоляции, В

  3000 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  200 мА 

• Разъем

  Евро-разъем закручивающегося типа 

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  крепеж для монтажа на DIN-рейку 
  разъем питания 
  Консольный кабель 
