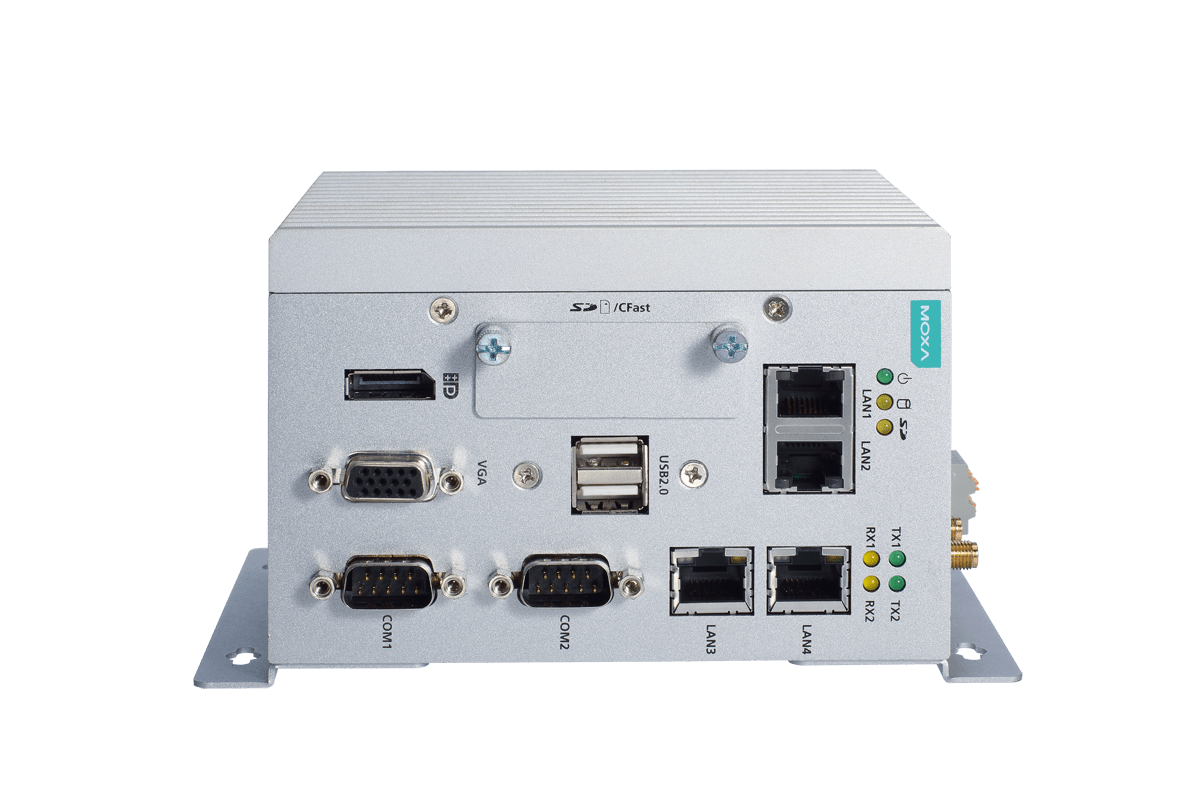

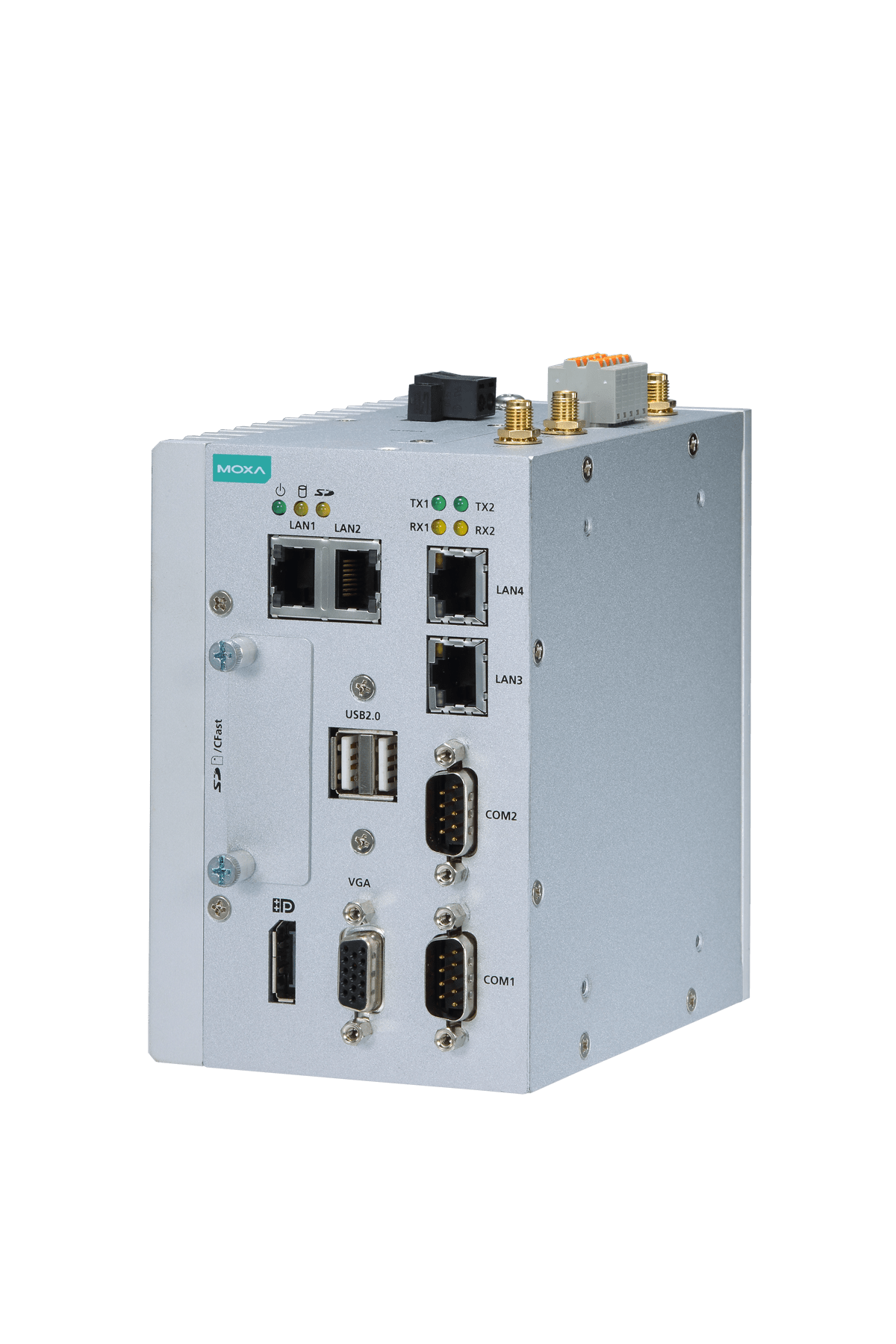

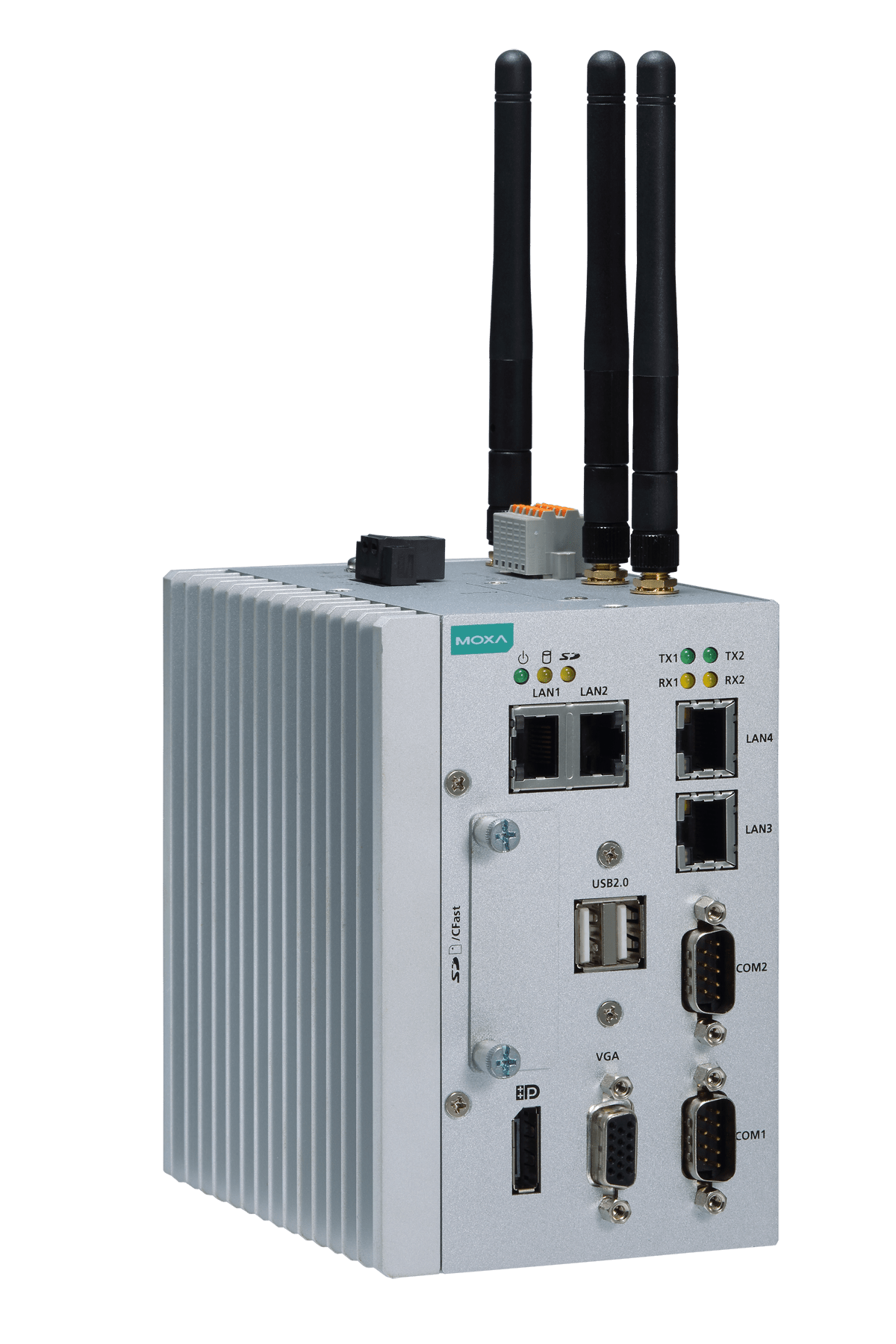

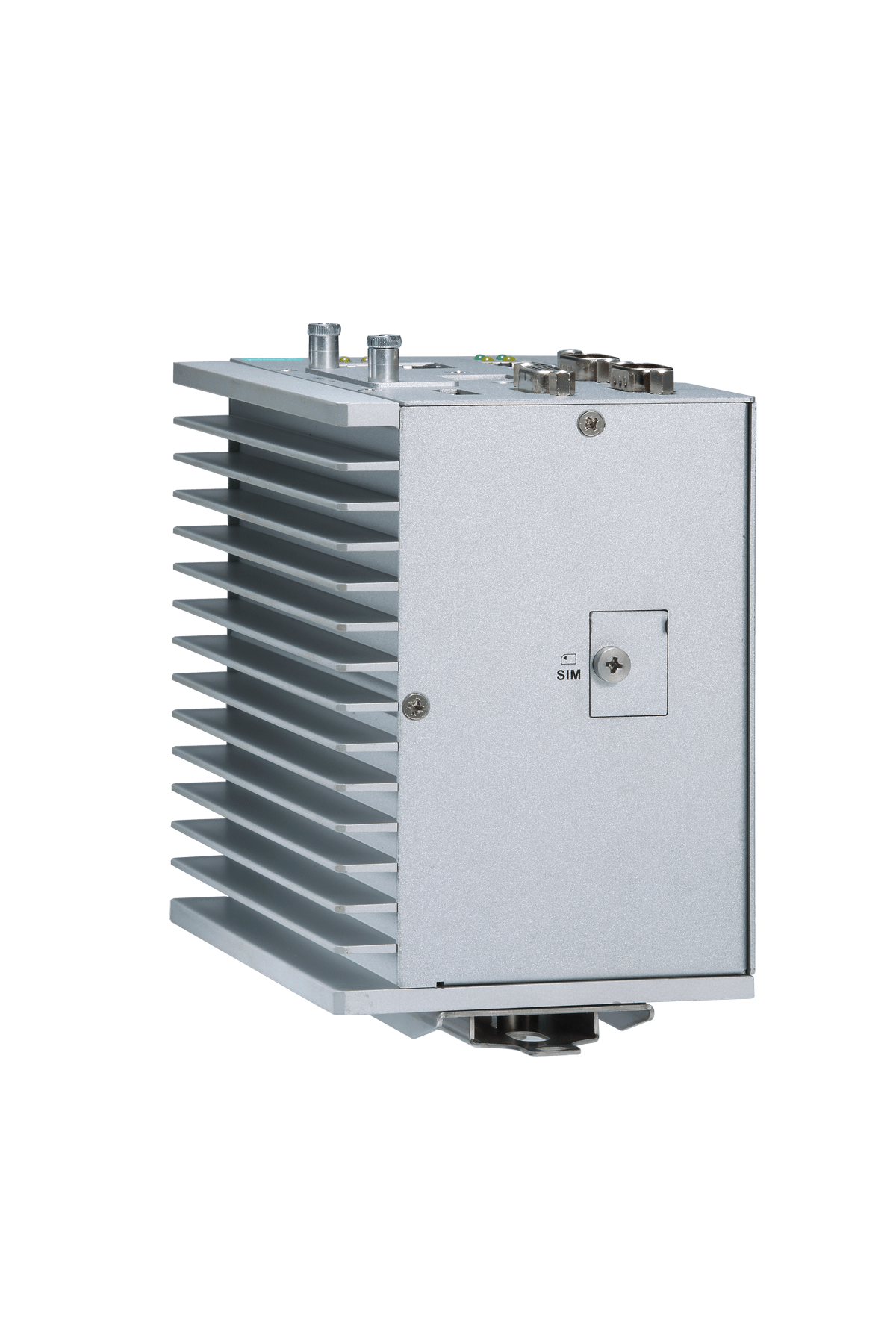

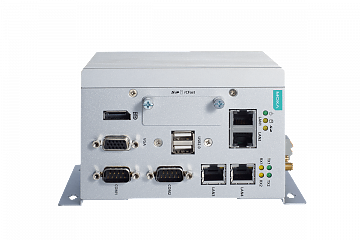

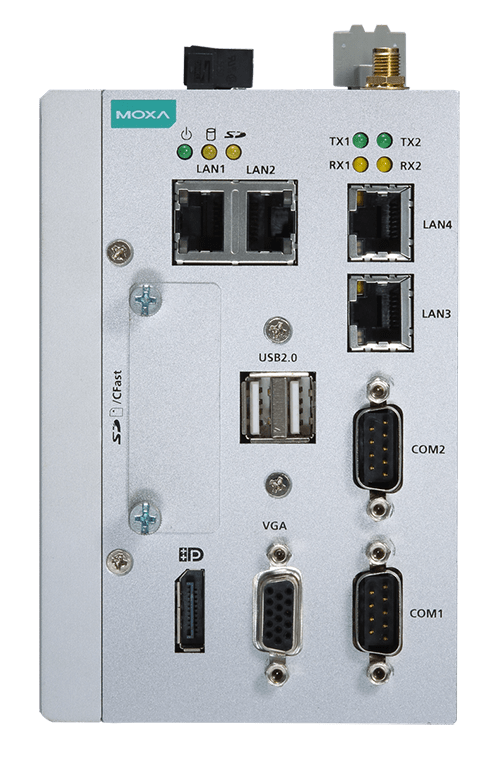

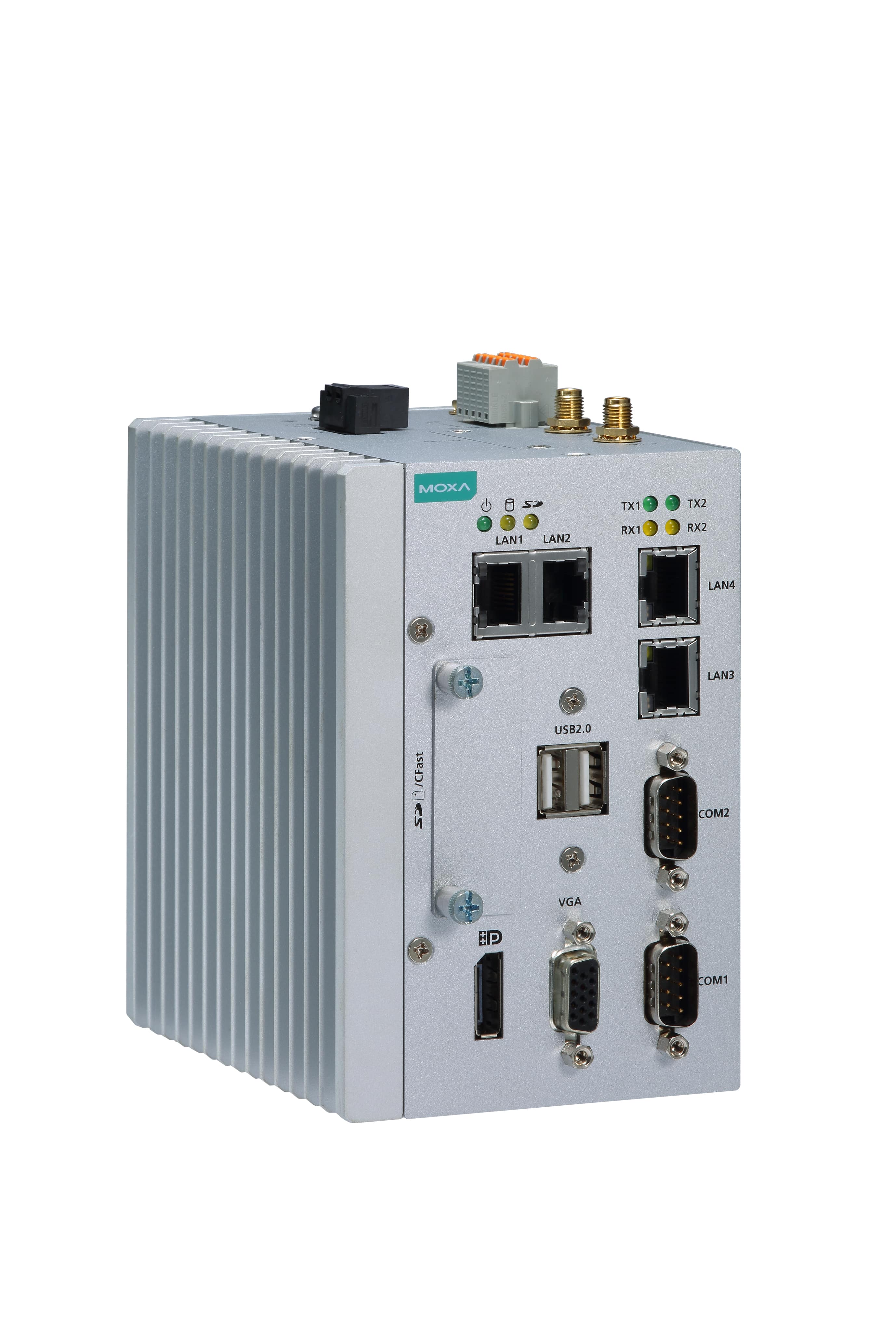

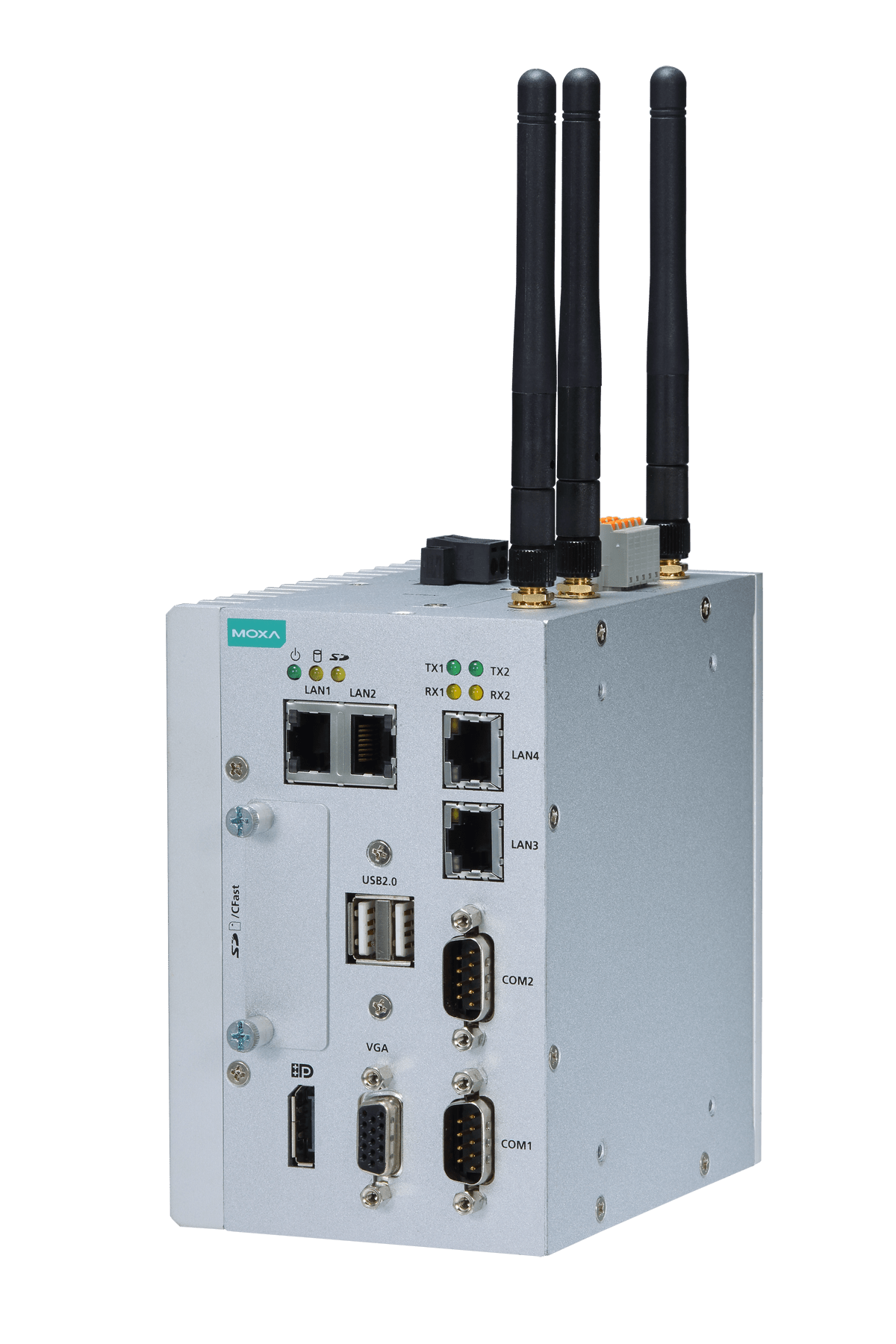

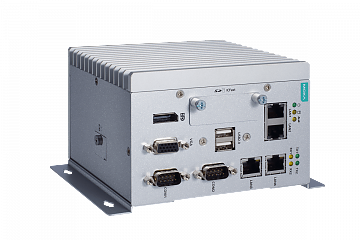

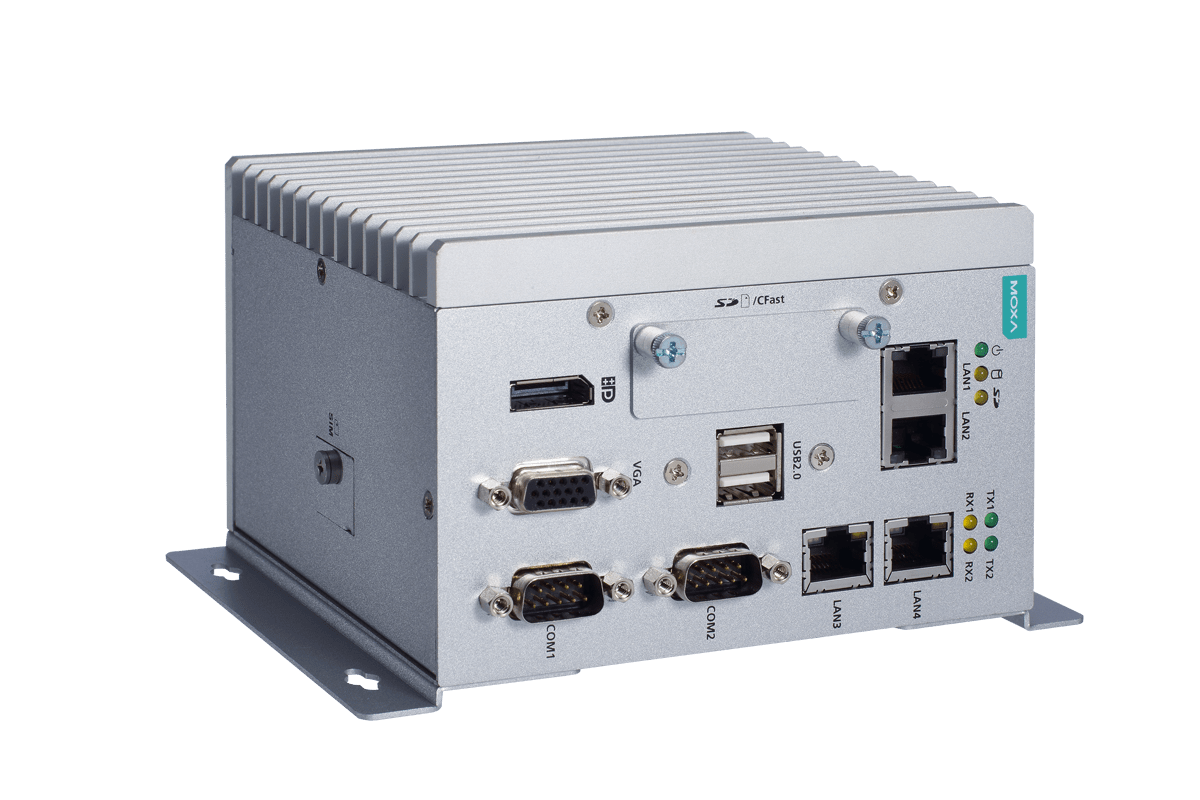

Ультракомпактный встраиваемый компьютер MC-1121-E4-T-W7E

Конструктивное исполнение

• Система охлаждения

  Пассивная (безвентиляторная) 

Процессор

• Разъем процессора

  Впаянный процессор 

• Установленный процессор

  Intel Atom E3845 

• Частота процессора

  1.91 ГГц 

Оперативная память

• Количество и тип разъемов памяти

  1 x SO-DIMM 

• Тип памяти

  DDR3L 

• Объём установленной памяти

  4 Гб 

• Максимальный объем памяти

  до 8 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics 

• Интерфейсы

  DisplayPort 
  VGA 

• Максимальное разрешение

  1920 x 1200 

Сетевые интерфейсы

• Количество и тип портов

  4 x 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232/422/485

  2 

• USB 2.0

  2 

• Цифровые (GPIO)

  4 входа / 4 выхода 

Интерфейсы накопителей информации

• SD

  1 

• CFast

  1 

Накопители информации

• Модель установленного накопителя

  32 Гб CFast с ОС W7E

Слоты и модули расширения

• Mini PCI-e

  1 

• SIM-карт

  1 

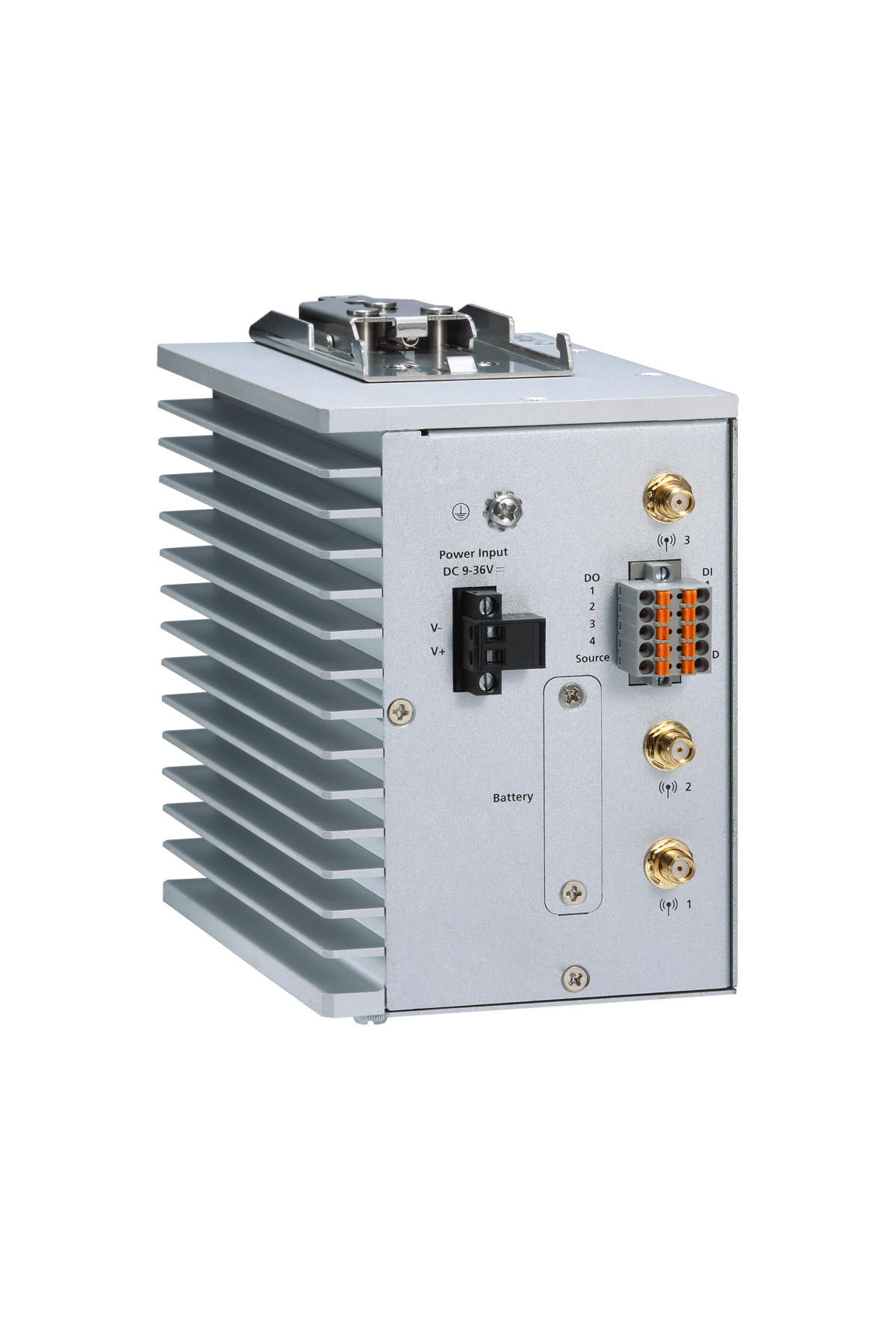

Питание устройства

• Количество и тип разъёмов входного питания

  Клемма x 1 

• Диапазон входного напряжения питания

  12/24 В пост. (11.4 ~ 36 В пост.) 

• Потребляемая мощность, не более Вт

  30

Физические параметры

• Габаритные размеры, мм

  132 x 122 x 87

• Вес нетто, кг

  1.34

• Материал корпуса

  Алюминий 

Тип монтажа

• Крепление на DIN рейку

  Да 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -45 ~ +75 

• Влажность

  5 ~ 95 % ( без конденсата ) 

• Допустимые вибрации

  Соответствует DNV GL 

• Допустимые удары

  Соответствует DNV GL 

Программное обеспечение

• Предустановленная операционная система

  Windows 7 Embedded 

Совместимость с операционными системами

• Microsoft Windows

  Windows 10 
  Windows 7 
  Windows 7 Embedded 

• Linux

  Linux Debian 8 

Сертификаты

• RoHS

  Да 

• Морские

  DNV 
  IEC 60945 4th 

• Взрывозащиты

  IECEx 
  ATEX 
  UL Class 1 Division 2 

• Безопасности и электромагнитной совместимости

  UL 60950 
  FCC Class A Part 15 
  EN 55032 Class A 
  EN 55024 
  IEC 61000-4 
  CISPR 32 

Параметры последовательной связи

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485 

• Скорость передачи данных, бит/с

  50 ~ 115200 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Напряжение лог. 0 (влажный контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  Открытый 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Максимальная нагрузка на канал

  24 мА 

• Напряжение лог. 1

  5 В пост. 

Операционная система

• Операционная система

  Windows Embedded Standard 7 

• ПО разработчика

  Moxa Proactive Monitoring & Moxa Smart Recovery

Гарантийный срок

• Гарантийный срок

  3 года 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  крепеж для монтажа на DIN-рейку 
  переходник с клеммы на штекер 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/MC-1100_Series.htm
