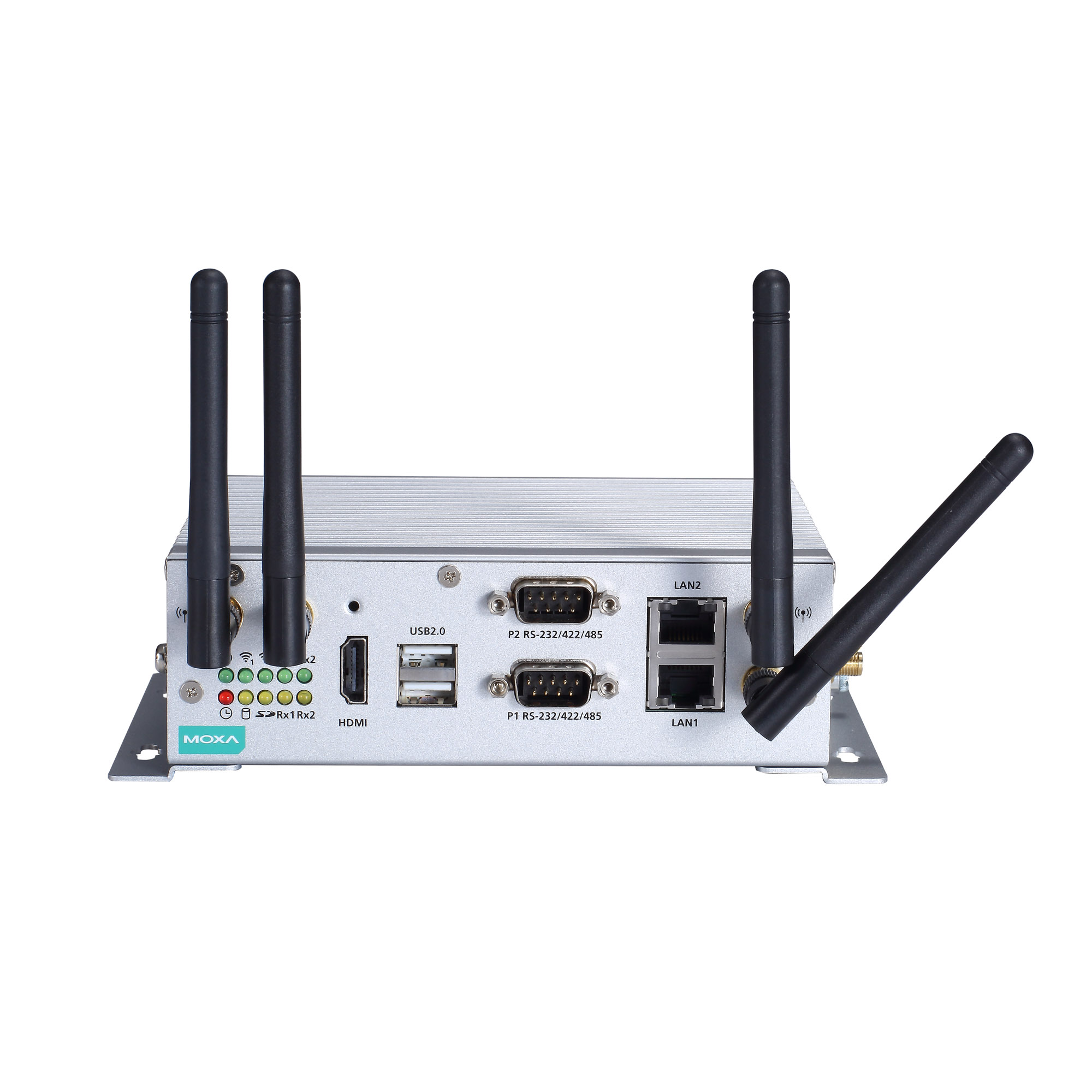

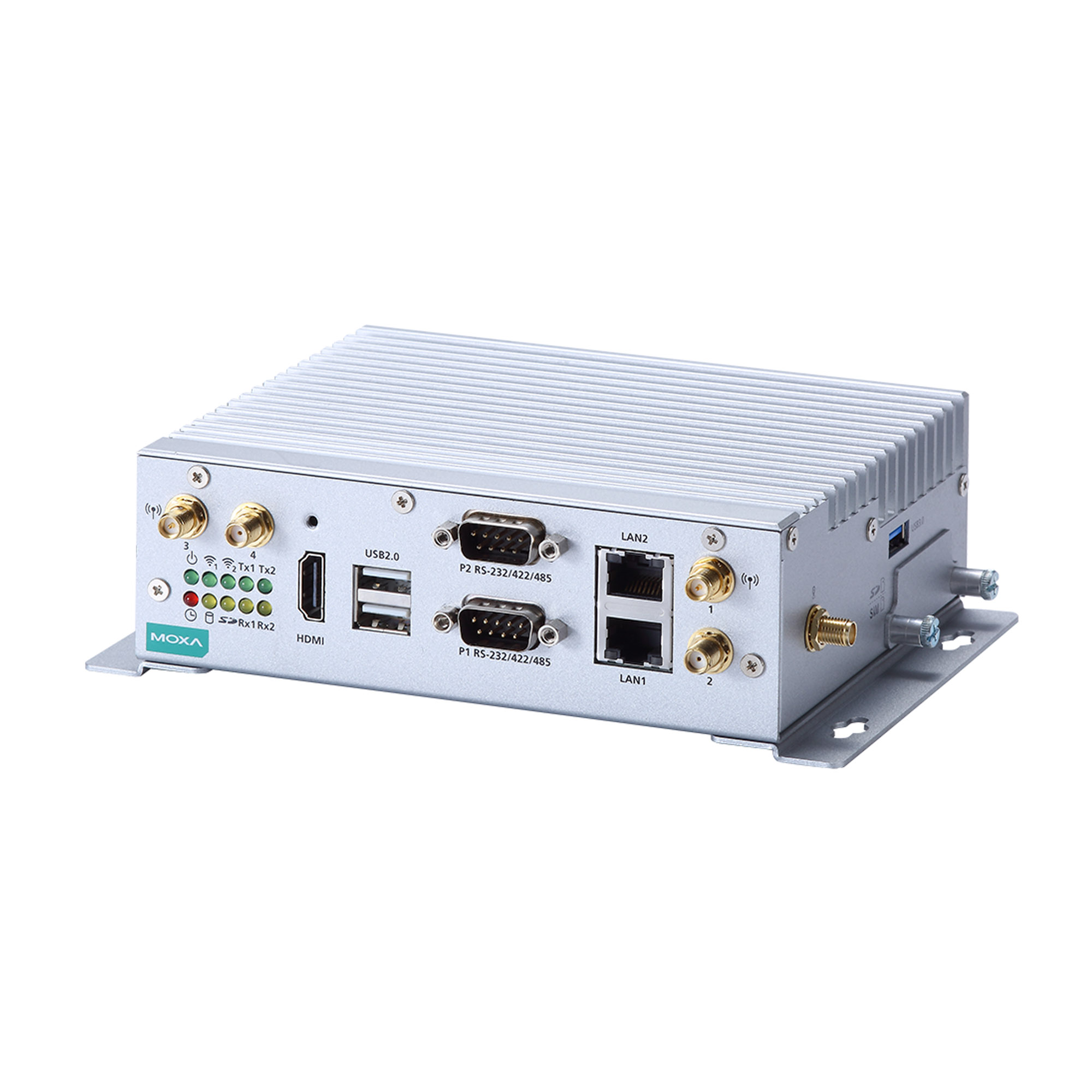

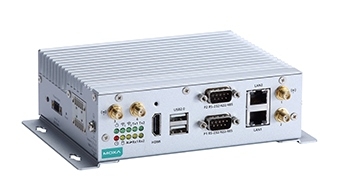

Ультракомпактный встраиваемый компьютер V2201-E4-W-T-LX

Конструктивное исполнение

• Система охлаждения

  Пассивная (безвентиляторная) 

Процессор

• Разъем процессора

  Впаянный процессор 

• Установленный процессор

  Intel Atom E3845 

• Частота процессора

  1.91 ГГц 

Оперативная память

• Количество и тип разъемов памяти

  1 x SO-DIMM 

• Тип памяти

  DDR3 / DDR3L 

• Объём установленной памяти

  4 Гб 

• Максимальный объем памяти

  до 8 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics 

• Интерфейсы

  HDMI 

• Максимальное разрешение

  1920 x 1080 

Сетевые интерфейсы

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Беспроводные интерфейсы

• WiFi

  2 (антенны приобретаются отдельно) 

• GSM

  2 (антенны приобретаются отдельно) 

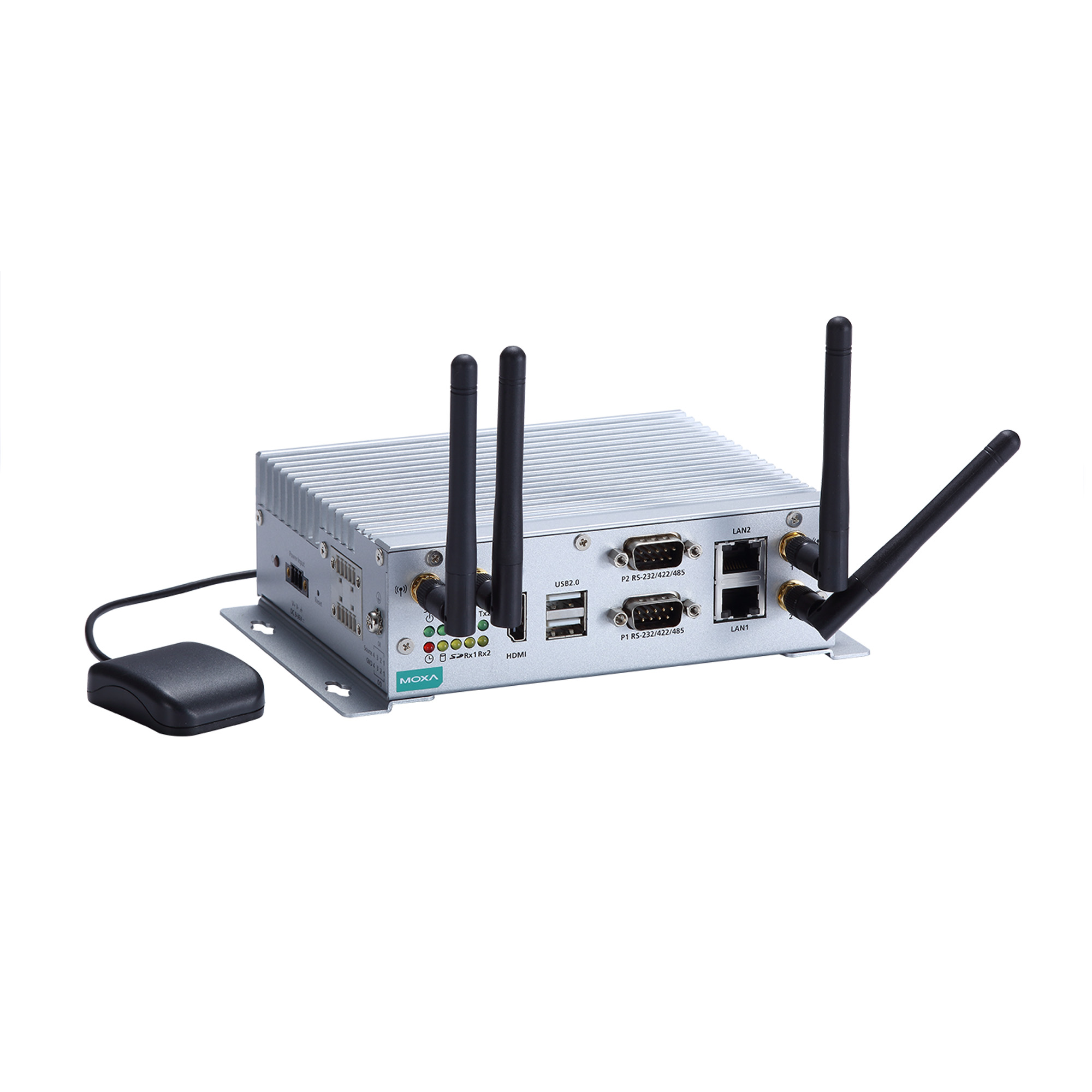

• GPS

  1 (антенны приобретаются отдельно) 

• Разъёмы для подключения антенн

  SMA 

Интерфейсы ввода / вывода

• RS-232/422/485

  2 

• USB 2.0

  2 

• USB 3.x

  1 

• Цифровые (GPIO)

  4 входа / 4 выхода 

Интерфейсы накопителей информации

• mSATA

  1 

• SD

  1 (SDHC/SDXC) 

Накопители информации

• Модель установленного накопителя

  32 Гб mSATA

Аудиоинтерфейс

• Разъёмы

  Line Out (совмещен с HDMI) 

Слоты и модули расширения

• Mini PCI-e

  2 (1 с сигналом USB для установки модуля 3G/LTE, 1 с сигналом USB + PCIe для установки модуля Wi-Fi) 

• SIM-карт

  1 

Индикация и управление

• Кнопки управления

  Вкл. / Выкл. 
  Сброс (Reset) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

Питание устройства

• Количество и тип разъёмов входного питания

  Клемма x 1 

• Диапазон входного напряжения питания

  9 ~ 36 В, DC 

• Потребляемая мощность, не более Вт

  18

Общие параметры

• Наработка на отказ (MTBF), час

  408275

Физические параметры

• Габаритные размеры, мм

  150 x 48.8 x 120.2

• Вес нетто, кг

  0.94

• Материал корпуса

  Алюминий 

Тип монтажа

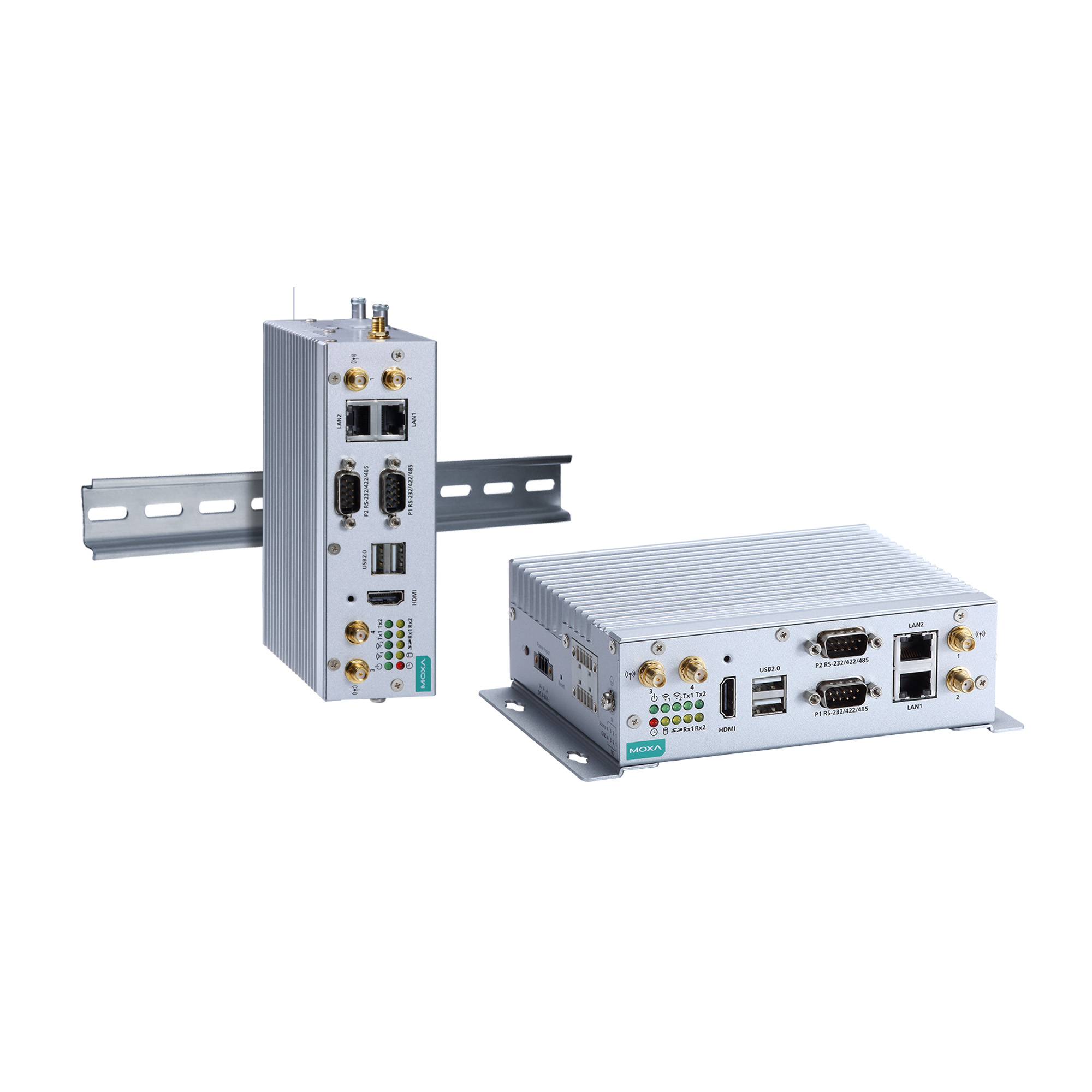

• Крепление на DIN рейку

  Да 

• Настольное

  Да 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  5 ~ 95 % ( без конденсата ) 

• Допустимые вибрации

  Соответствует IEC 60068-2-64 

• Допустимые удары

  Соответствует IEC-68-2-27 

Программное обеспечение

• Предустановленная операционная система

  Linux 

Сертификаты

• RoHS

  Да 

• Безопасности и электромагнитной совместимости

  CSA C 22.2 No.60950 
  UL 60950 
  EN 60950-1 
  FCC Class A Part 15 
  EN 55032 Class A 
  EN 55024 
  IEC 61000-4 
  EN 61000-6-4 
  EN 61000-6-2 
  CISPR 32 
  UL 508 

Параметры последовательной связи

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF 

• Скорость передачи данных, бит/с

  50 ~ 115200 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Напряжение лог. 0 (влажный контакт)

  +3 В макс. 

• Напряжение лог. 0 (сухой контакт)

  Замкнут на землю 

• Напряжение лог. 1 (влажный контакт)

  +10 ~ +30 В 

• Напряжение лог. 1 (сухой контакт)

  Открытый 

• Разъем

  10-контактный евро-разъем закручивающегося типа 

• Напряжение изоляции, В

  3000 

• Напряжение

  0 ~ 30 В пост. при 25 Гц 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Максимальная нагрузка на канал

  200 мА 

• Напряжение лог. 1

  24 В пост., открытый коллектор 30 В 

• Напряжение изоляции, В

  3000 

• Разъем

  10-контактный евро-разъем закручивающегося типа 

Операционная система

• Операционная система

  Linux Debian 8 

• Файловая система

  EXT2, EXT3, EXT4

• Поддержка Интернет-протоколов

  TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP,PAP,DHCP, NTP,NFS, SSH, PPP, SFTP, RSYNC, SSL

• Функции безопасности

  OpenVPN, iptables firewall 

• ПО разработчика

  Moxa API Library, GNU C library, Perl, Moxa Proactive Monitoring

Гарантийный срок

• Гарантийный срок

  3 года 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя 
  крепеж для настенного монтажа 
