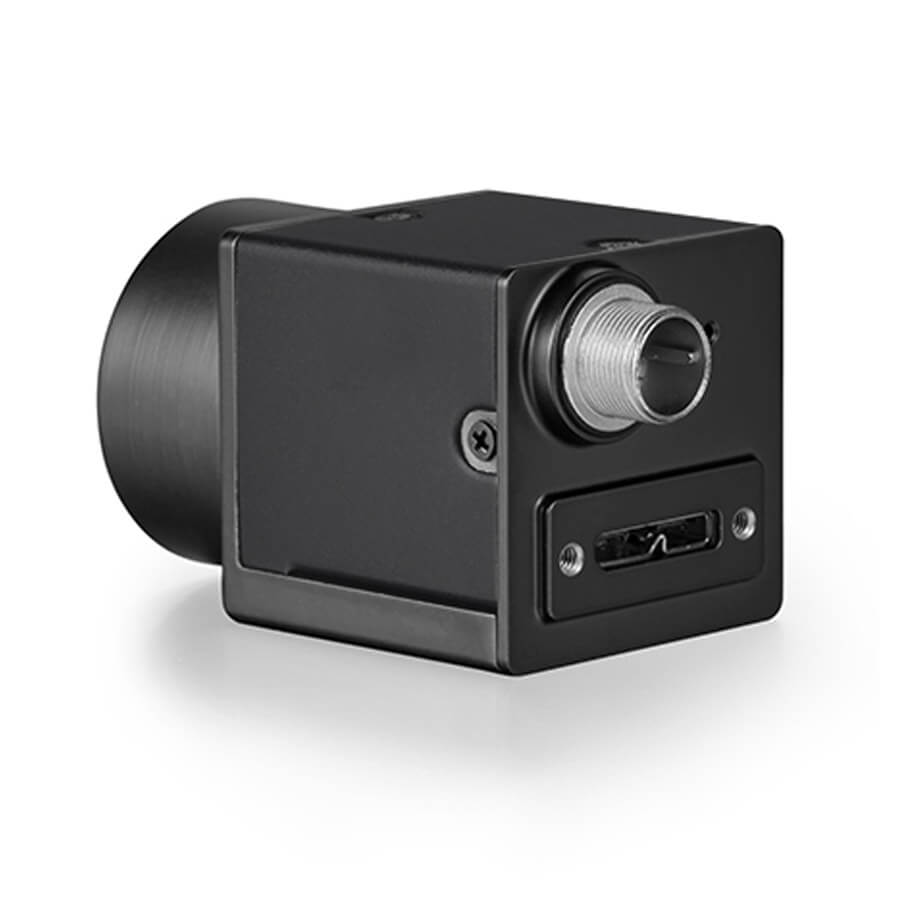

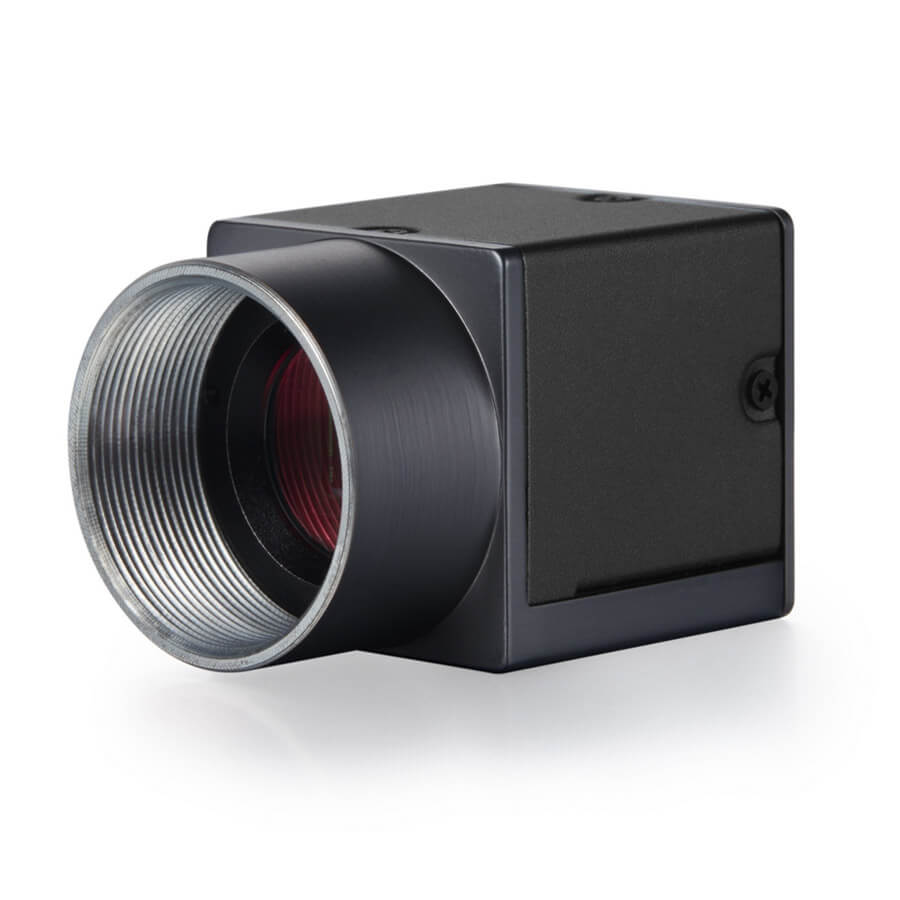

Камера машинного зрения NS-2000UM (замена Daheng MER2-2000-19U3M)

Конструктивное исполнение

• Класс защиты

  IP20 

Свойства камеры

• Разрешение матрицы

  20 Мп 

• Максимальное разрешение

  5496 x 3672 

• Размер матрицы

  1/1'' 

• Модель матрицы

  SONY IMX183 

• Тип крепления

  C (CS - опция) 

• Скорость съёмки

  19.6 к/с 

• Спектр / цветность

  Монохромный 

• Тип затвора

  Скользящий (Rolling shutter) 

• Скорость передачи данных

  до 5 Гбит/сек 

• Источник питания

  5 В DC 

• Тип матрицы

  CMOS 

• Размер пикселя

  2.4um x 2.4um 

• Конектор питания

  USB Micro B 

• Интерфейс камеры

  USB 3.0 

Физические параметры

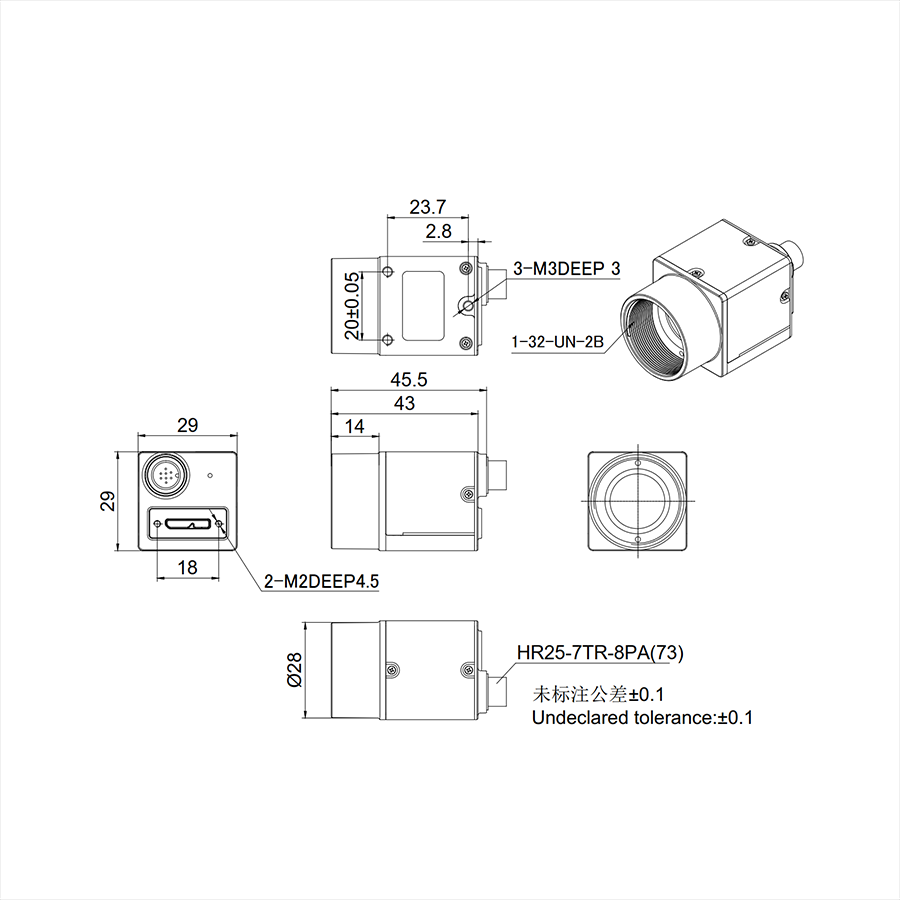

• Габаритные размеры, мм

  29 × 29 × 29

• Вес нетто, г

  65

Условия эксплуатации

• Температура эксплуатации, °C

  0 ~ +45
