Промышленная плата AIMB-215DZ-S6B1E

6135224 Advantech 
USD тенге

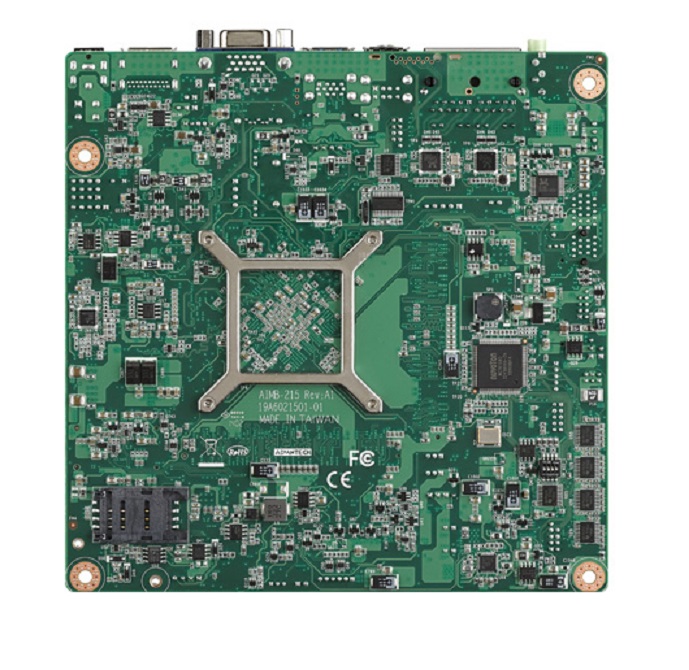

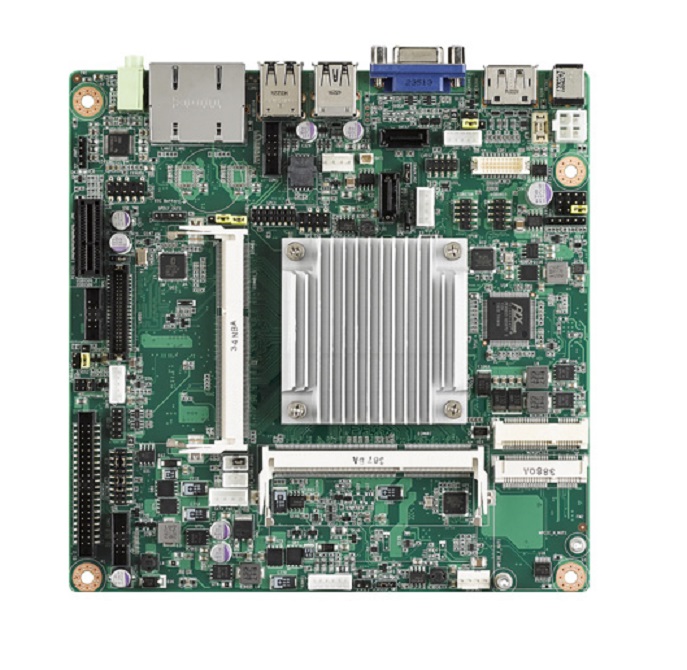

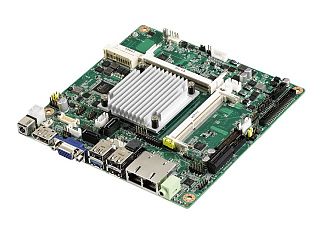

Промышленная плата AIMB-215DZ-S6B1E

Промышленная процессорная плата AIMB-215DZ-S6B1E, Mini-ITX, процессор Intel® Celeron® J1900, 2.0 ГГц, DDR3L 1066/1333 МГц, до 8 Гб, 2 х SATA II 300 Mб/с, 1 х DP++, 1 х CRT, 1 х eDP(опция), 1 х LVDS, 2 х GbE LAN, 7 х USB2.0, 1 х USB3.0, 5 x RS-232, 1 x RS-232/422/485, GPIO, PS/2, Audio, 1 x F/S MiniPCIe, 1 x H/S MiniPCIe, 1 х SIM, 1 х PCIex1, -20....+70C

Промышленная процессорная плата AIMB-215DZ-S6B1E, Mini-ITX, процессор Intel® Celeron® J1900, 2.0 ГГц, DDR3L 1066/1333 МГц, до 8 Гб, 2 х SATA II 300 Mб/с, 1 х DP++, 1 х CRT, 1 х eDP(опция), 1 х LVDS, 2 х GbE LAN, 7 х USB2.0, 1 х USB3.0, 5 x RS-232, 1 x RS-232/422/485, GPIO, PS/2, Audio, 1 x F/S MiniPCIe, 1 x H/S MiniPCIe, 1 х SIM, 1 х PCIex1, -20....+70C
  • Тип Процессорная плата 
  • Форм-фактор процессорной платы Mini-ITX 
  • Разъем процессора Процессор предустановлен 
  • Температура эксплуатации, °C -20 ~ +60 

Конструктивное исполнение

  • Тип

    Процессорная плата 
  • Форм-фактор процессорной платы

    Mini-ITX 

Процессор

  • Разъем процессора

    Процессор предустановлен 
  • Установленный процессор

    Intel Celeron J1900 
  • Частота процессора

    2.0 ГГц 

Набор микросхем (Chipset)

  • BIOS

    AMI 16 Mbit SPI 

Оперативная память

  • Количество и тип разъемов памяти

    2 x SO-DIMM 
  • Тип памяти

    DDR3L 
  • Частота памяти

    1066 МГц 
    1333 МГц 
  • Объём установленной памяти

    Не установлена 
  • Максимальный объем памяти

    до 8 Гб 

Видеоинтерфейсы

  • Видеоконтроллер

    Intel HD Graphics Gen 7 

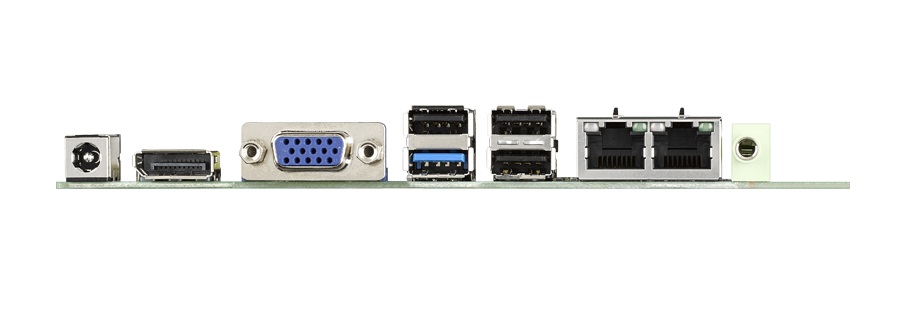

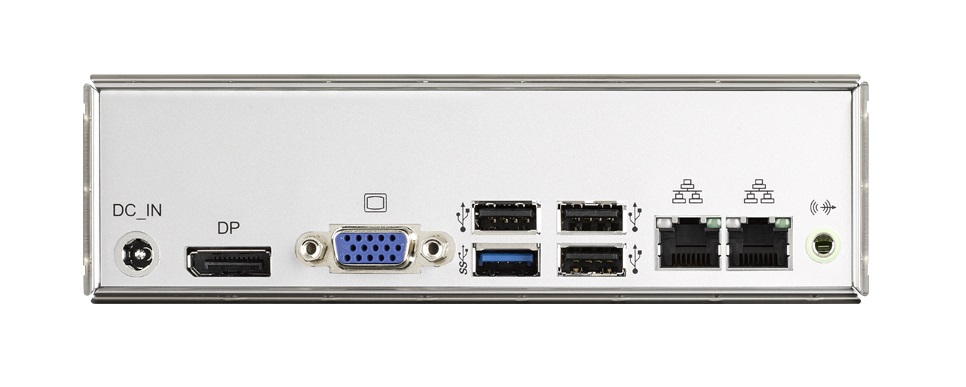

  • Интерфейсы

    DisplayPort++ (позволяет подключать HDMI/DVI устройства, используя пассивный переходник) 
    LVDS 
    CRT 
    eDP (опция) 
  • Тип и разъём LVDS

    48-битный LVDS, два канала 
  • Максимальное разрешение

    2560 x 1600 
  • Дополнительные возможности

    Поддержка двух мониторов 

Сетевые интерфейсы

  • Контроллер Ethernet

    Realtek RTL8111E 
  • Количество и тип портов

    2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

  • RS-232

    5 
  • RS-232/422/485

    1 
  • USB 2.0

    7 
  • USB 3.x

    1 
  • Цифровые (GPIO)

    8 бит 
  • Клавиатура / Мышь (PS/2)

    1 х PS2 KB/MS 

Интерфейсы накопителей информации

  • SATA

    2 x SATA II (3 Гб/с) 

Аудиоинтерфейс

  • Контроллер

    Realtek ALC892 
  • Разъёмы

    Line Out (Phone Jack 3.5 мм) 
    Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

  • Mini PCI-e

    1 (Full-Size c поддержкой mSATA) 
    1 (Half-Size) 
  • SIM-карт

    1 

Дополнительные функции

  • Сторожевой таймер ( WDT )

    Программируемый от 1 до 255 сек. 

Питание устройства

  • Количество и тип разъёмов входного питания

    1 x Din Jack (внешний) + 2 x 2 pin (внутренний) 
  • Диапазон входного напряжения питания

    12 В, DC 
  • Тестовая конфигурация

    Intel Celeron J1900 2.0 GHz / DDR3L 1600 MHz 4GB x 2

Физические параметры

  • Габаритные размеры, мм

    170 х 170

Условия эксплуатации

  • Температура эксплуатации, °C

    -20 ~ +60 
  • Температура хранения, °C

    -40 ~ +85 

Совместимость с операционными системами

  • Microsoft Windows

    Windows 10 
    Windows 8 Embedded 
    Windows 7 Embedded 

Сертификаты

  • ТР EAЭC

    Да 
  • RoHS

    Да 

Программное обеспечение

Драйвер Win7 driver for AIMB-215 B1

Скачать

Драйвер Win7 driver for AIMB-215 A1

Скачать

Драйвер Win8 Driver For AIMB-215 B1

Скачать

Драйвер Win8 driver for AIMB-215 A1

Скачать

Драйвер Win10 driver for AIMB-215 B1

Скачать

Документация

Datasheet (англ.):

Скачать

Manual (англ.):

Скачать

Запросить документацию и ПО

Аксессуары

6111153 Advantech 
Адаптер питания 96PSA-A84W12V1 POWER SUPPLY, ADP A/D 100-240V 84W 12V 7A C14 DC PLUG 180° ( 1757004470-01 )
6121354 Advantech 
Кабель 1703060191 A Cable 1*6P-2.0/M-DIN 6P(F)*2 22cm
6135054 Advantech 
Корпус AIMB-B2000-00YE AIMB-B2000 wallmount chassis w/o adaptor
