Промышленная плата AIMB-501G2-KSA1E

6078446 Advantech 
USD тенге

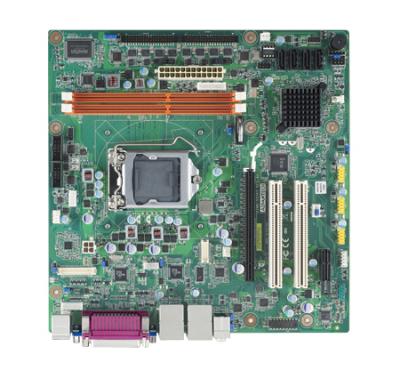

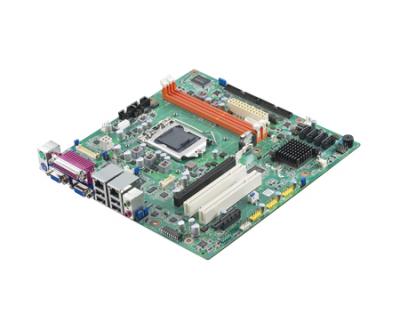

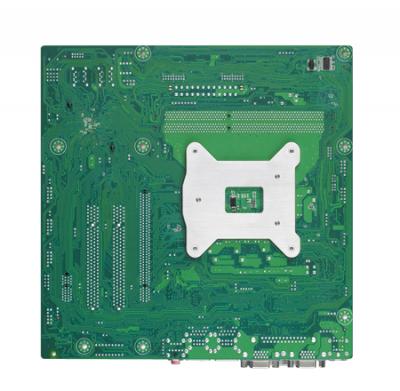

Промышленная плата AIMB-501G2-KSA1E

Промышленная процессорная плата AIMB-501G2-KSA1E, форм-фактор mATX, процессор Intel Core i3/i5/i7 (сокет LGA 1155), до 16Гб DDR3 DIMM, 2x VGA/LVDS, 2x GbE, 4x SATA, 10x COM, 10x USB, 1x PCIe x16, 1x PCIe x1, 2x PCI

Промышленная процессорная плата AIMB-501G2-KSA1E, форм-фактор mATX, процессор Intel Core i3/i5/i7 (сокет LGA 1155), до 16Гб DDR3 DIMM, 2x VGA/LVDS, 2x GbE, 4x SATA, 10x COM, 10x USB, 1x PCIe x16, 1x PCIe x1, 2x PCI
  • Форм-фактор процессорной платы MicroATX 
  • Разъем процессора LGA 1155 
  • Температура эксплуатации, °C -20 ~ +60 

Конструктивное исполнение

  • Форм-фактор процессорной платы

    MicroATX 

Процессор

  • Разъем процессора

    LGA 1155 
  • Тип поддерживаемых процессоров

    Intel Celeron 
    Intel Core i7 
    Intel Core i5 
    Intel Core i3 
    Intel Pentium 

Набор микросхем (Chipset)

  • Южный мост (Southbridge)

    Intel H61 
  • BIOS

    AMI 

Оперативная память

  • Тип памяти

    DDR3 
  • Частота памяти

    1066 МГц 
    1333 МГц 
  • Объём установленной памяти

    Не установлена 
  • Максимальный объем памяти

    до 16 Гб 

Видеоинтерфейсы

  • Видеоконтроллер

    Встроен в чипсет 
  • Интерфейсы

    DVI 
    LVDS 
    VGA 
  • Тип и разъём LVDS

    18/24-битный LVDS, два канала 
  • Дополнительные возможности

    Поддержка двух мониторов 

Сетевые интерфейсы

  • Контроллер Ethernet

    2 x Realtek RTL8111E 
  • Количество и тип портов

    4 x 10/100/1000 (RJ-45) c PoE 

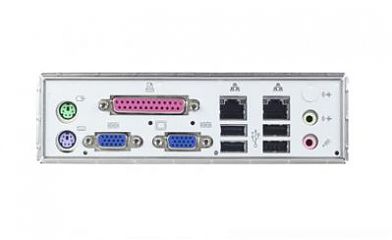

Интерфейсы ввода / вывода

  • RS-232

    8 
  • RS-232/422/485

    2 
  • USB 2.0

    10 
  • Цифровые (GPIO)

    8 бит 
  • Клавиатура / Мышь (PS/2)

    2 x PS/2 

Интерфейсы накопителей информации

  • SATA

    4 x SATA II (3 Гб/с) 

Аудиоинтерфейс

  • Контроллер

    Realtek ALC892 

Слоты и модули расширения

  • PCIe x16

    1 
  • PCIe x1

    1 
  • PCI

    2 

Дополнительные функции

  • Сторожевой таймер ( WDT )

    Программируемый от 1 до 255 сек. 

Питание устройства

  • Количество и тип разъёмов входного питания

    ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 
  • Поддерживаемые блоки питания

    ATX 
  • Потребление 5 В

    2.25 A
  • Потребление 12 В

    6.66 A
  • Потребление 3.3 В

    1.05 A
  • Потребление -12 B

    0.13 A
  • Потребление 5 В SB

    0.49 A
  • Тестовая конфигурация

    Intel Core i7-2600 3.4GHz, 4GB DDR3 1333MHz x 2

Физические параметры

  • Габаритные размеры, мм

    244 x 244
  • Вес брутто, кг

    1.2

Условия эксплуатации

  • Температура эксплуатации, °C

    -20 ~ +60 

Сертификаты

  • ТР EAЭC

    Да 
  • RoHS

    Да 

Гарантийные условия

  • Гарантийный срок

    2 года 

Программное обеспечение

Драйвер WinXP для AIMB-501

Скачать

Драйвер Win10 для AIMB-501

Скачать

Драйвер Win7 для AIMB-501

Скачать

Драйвер Win8.1 для AIMB-501

Скачать

Документация

Datasheet (англ.):

Скачать

Manual (англ.):

Скачать
