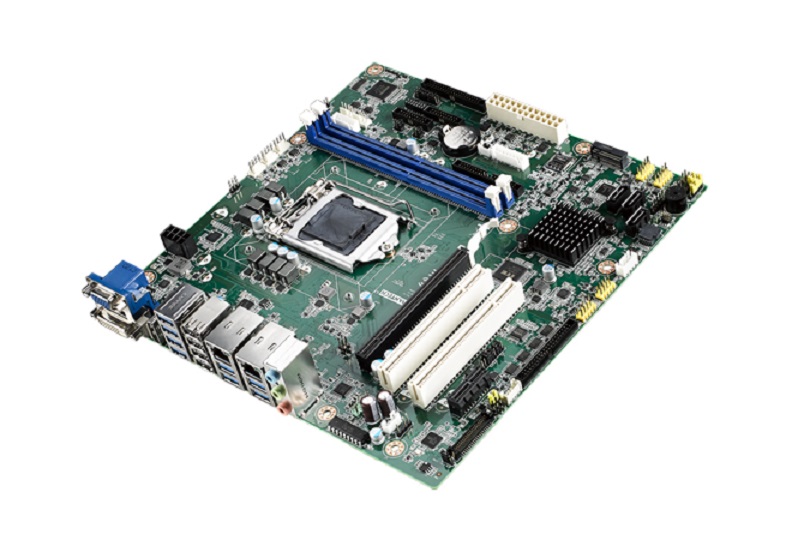

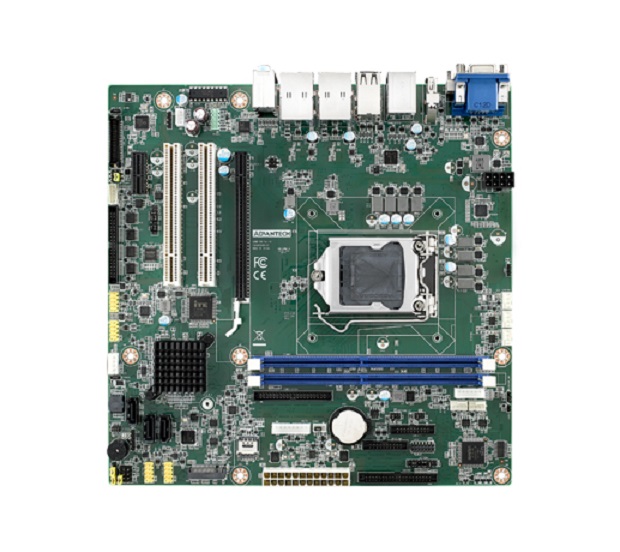

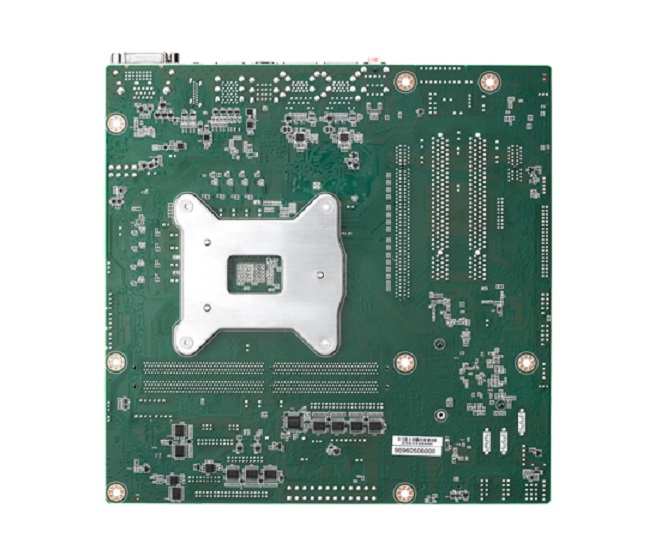

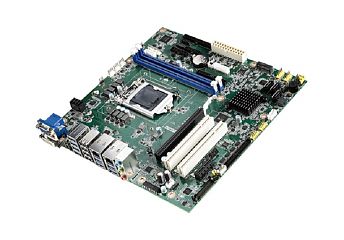

Промышленная плата AIMB-506L-00A1E

Конструктивное исполнение

• Тип

  Процессорная плата 

• Форм-фактор процессорной платы

  Mini-ITX 

Процессор

• Разъем процессора

  LGA 1151 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Core i7 
  Intel Core i5 
  Intel Core i3 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H310 

• BIOS

  AMI EFI 128 Mbit SPI 

Оперативная память

• Количество и тип разъемов памяти

  2 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2666 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics 

• Интерфейсы

  DVI-D 
  VGA 
  DisplayPort (опция) 

• Максимальное разрешение

  1920 x 1200 

• Дополнительные возможности

  Поддержка двух мониторов 

Сетевые интерфейсы

• Контроллер Ethernet

  Realtek RTL8111G 

• Количество и тип портов

  1 х 10/100/1000 (RJ-45) 

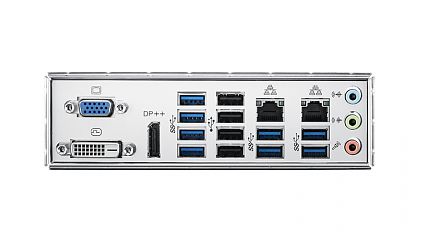

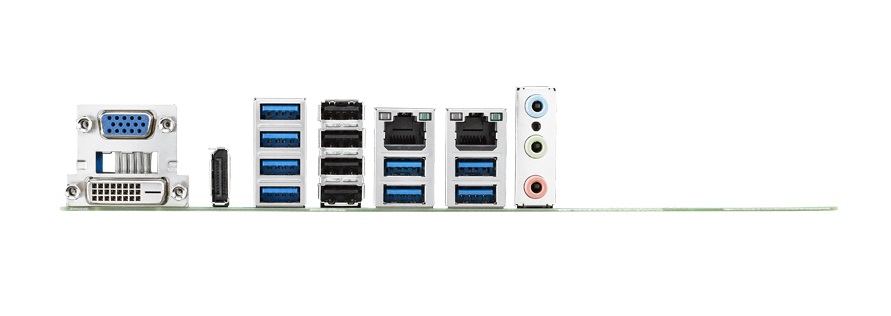

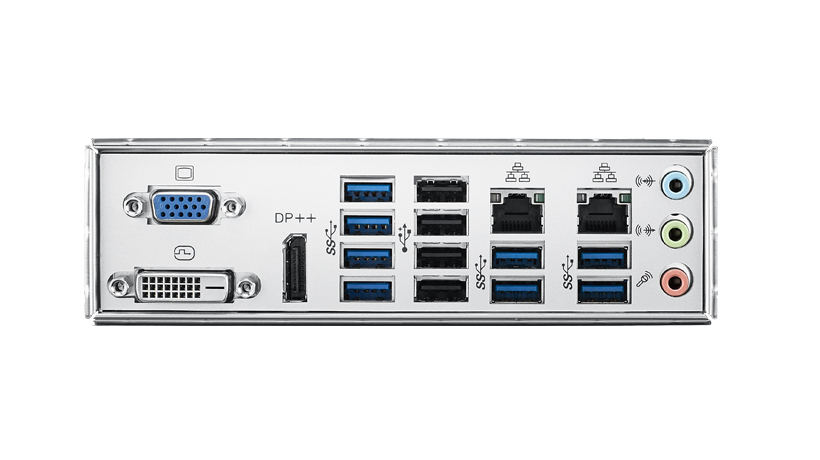

Интерфейсы ввода / вывода

• RS-232

  2 

• USB 2.0

  4 

• USB 3.x

  4 

• Цифровые (GPIO)

  16 бит 

• Клавиатура / Мышь (PS/2)

  1 х PS/2 

Интерфейсы накопителей информации

• SATA

  3 x SATA III (6 Гб/с) 

Аудиоинтерфейс

• Разъёмы

  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

• PCIe x16

  1 

• PCIe x1

  1 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Потребление 5 В

  0,7А

• Потребление 12 В

  0,303А

• Потребление 3.3 В

  0,78А

• Потребление -12 B

  0А

• Потребление 5 В SB

  0,53А

• Тестовая конфигурация

  Intel Core i7-9700E, 16 GB DDR4 x2 pcs

Физические параметры

• Габаритные размеры, мм

  244 х 244

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

Совместимость с операционными системами

• Microsoft Windows

  Да 

• Linux

  Да
