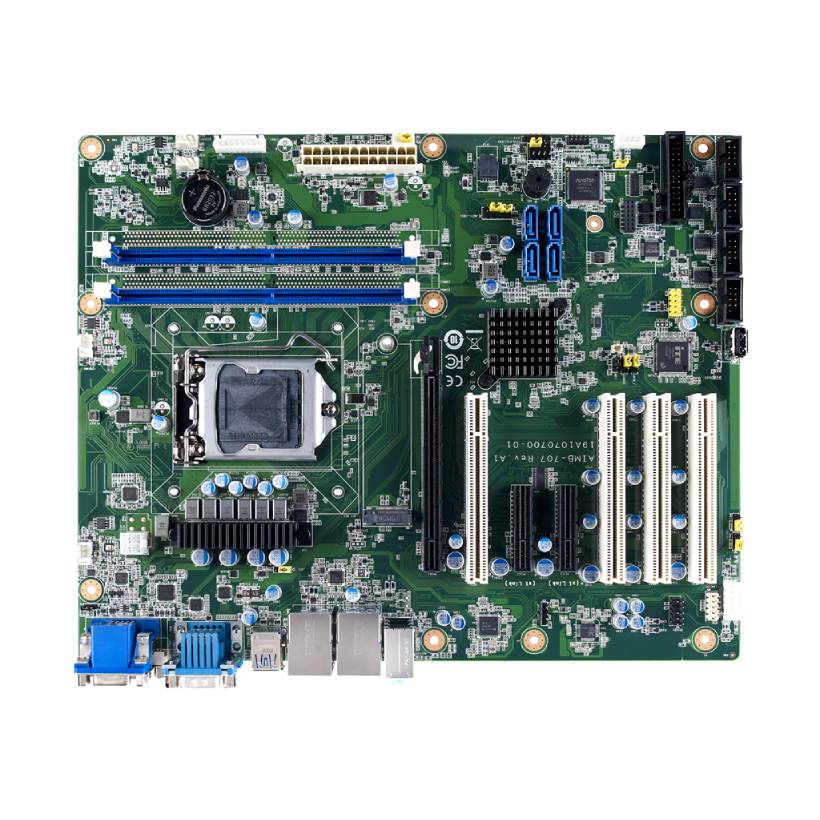

Промышленная плата AIMB-707G2-00A2

Конструктивное исполнение

• Тип

  Материнская плата 

• Форм-фактор процессорной платы

  ATX 

Процессор

• Разъем процессора

  LGA 1200 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 
  Intel Core i9 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H420E 

• BIOS

  AMI 128 Mbit SPI Flash 

Оперативная память

• Количество и тип разъемов памяти

  2 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2666 МГц 
  2400 МГц 
  2933 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics 

• Интерфейсы

  DVI 
  VGA 

• Максимальное разрешение

  1600 x 1200 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I211AT 
  Intel i219V 

• Количество и тип портов

  2 x 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  5 

• RS-232/422

  1 

• USB 2.0

  4 

• USB 3.x

  6 

• SMBus

  1 

• Цифровые (GPIO)

  8 бит 

Интерфейсы накопителей информации

• SATA

  4 x SATA-600 

• M.2

  1 x М.2 Key M 

Аудиоинтерфейс

• Контроллер

  Realtek ALC892 

• Разъёмы

  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

• PCIe x16

  1 

• PCIe x4

  2 

• PCI

  4 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Потребление 5 В

  1.29 А

• Потребление 12 В

  6.5 А

• Потребление 3.3 В

  0.72 А

• Потребление -12 B

  0.04 А

• Потребление 5 В SB

  0.11 А

• Тестовая конфигурация

  Intel Core i9-10900E; DDR4 32 GB x 2

Физические параметры

• Габаритные размеры, мм

  304.8 x 244

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  до 95% при 40° C ( без конденсата ) 

Гарантийные условия

• Гарантийный срок

  2 года
