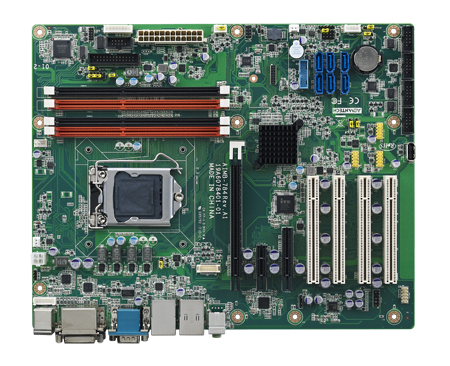

Промышленная плата AIMB-784G2-00A1E

Промышленная процессорная плата AIMB-784G2-00A1E, форм-фактор ATX, процессор Intel Core Pentium/i3/i5/i7 (сокет LGA 1150), до 32Гб DDR3 DIMM, VGA/2x DVI, 2x GbE LAN, 5x COM, 6x USB 2.0, 4x USB 3.0, GPIO, 6x SATAIII, 1x PCIe x16, 1x PCIe x4, 1x PCIe x1, 4x

Промышленная процессорная плата AIMB-784G2-00A1E, форм-фактор ATX, процессор Intel Core Pentium/i3/i5/i7 (сокет LGA 1150), до 32Гб DDR3 DIMM, VGA/2x DVI, 2x GbE LAN, 5x COM, 6x USB 2.0, 4x USB 3.0, GPIO, 6x SATAIII, 1x PCIe x16, 1x PCIe x4, 1x PCIe x1, 4x
  • Форм-фактор процессорной платы ATX 
  • Разъем процессора LGA 1150 
  • Температура эксплуатации, °C -20 ~ +60 

Конструктивное исполнение

  • Форм-фактор процессорной платы

    ATX 

Процессор

  • Разъем процессора

    LGA 1150 
  • Тип поддерживаемых процессоров

    Intel Core i7 
    Intel Core i5 
    Intel Core i3 
    Intel Pentium 

Набор микросхем (Chipset)

  • Южный мост (Southbridge)

    Intel Q87 
  • BIOS

    AMI 128 Mbit SPI 

Оперативная память

  • Количество и тип разъемов памяти

    4 x DIMM 
  • Тип памяти

    DDR3 
  • Частота памяти

    1333 МГц 
    1600 МГц 
  • Максимальный объем памяти

    до 32 Гб 

Видеоинтерфейсы

  • Интерфейсы

    DVI х 2 
    VGA 

Сетевые интерфейсы

  • Контроллер Ethernet

    Intel I211AT 
    Intel i217LM 
  • Количество и тип портов

    2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

  • RS-232

    5 
  • RS-232/422/485

    1 
  • USB 2.0

    9 
  • USB 3.x

    4 
  • Клавиатура / Мышь (PS/2)

    2 х PS2 KB/MS 

Интерфейсы накопителей информации

  • SATA

    6 x SATA II (6 Гб/с) 

Аудиоинтерфейс

  • Разъёмы

    Line Out (Phone Jack 3.5 мм) 
    Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

  • PCIe x16

    1 
  • PCIe x4

    1 
  • PCIe x1

    1 
  • PCI

    4 

Дополнительные функции

  • Сторожевой таймер ( WDT )

    Программируемый от 1 до 255 сек. 

Питание устройства

  • Потребление 5 В

    1.554 А
  • Потребление 12 В

    4.922 А
  • Потребление 3.3 В

    1.060 А
  • Потребление -12 B

    0.044 А
  • Потребление 5 В SB

    0.048 А
  • Тестовая конфигурация

    n Intel Core i7-4790S processor; DDR3 8GB x4

Физические параметры

  • Габаритные размеры, мм

    304.8 x 244

Условия эксплуатации

  • Температура эксплуатации, °C

    -20 ~ +60 
  • Температура хранения, °C

    -40 ~ +85 

Гарантийные условия

  • Гарантийный срок

    2 года 

Программное обеспечение

Драйвер Win7/8.1 для AIMB-784

Скачать

Драйвер WinXP для AIMB-784

Скачать

Драйвер Win10 для AIMB-784

Скачать

Документация

Datasheet (англ.):

Скачать

Manual (англ.):

Скачать
