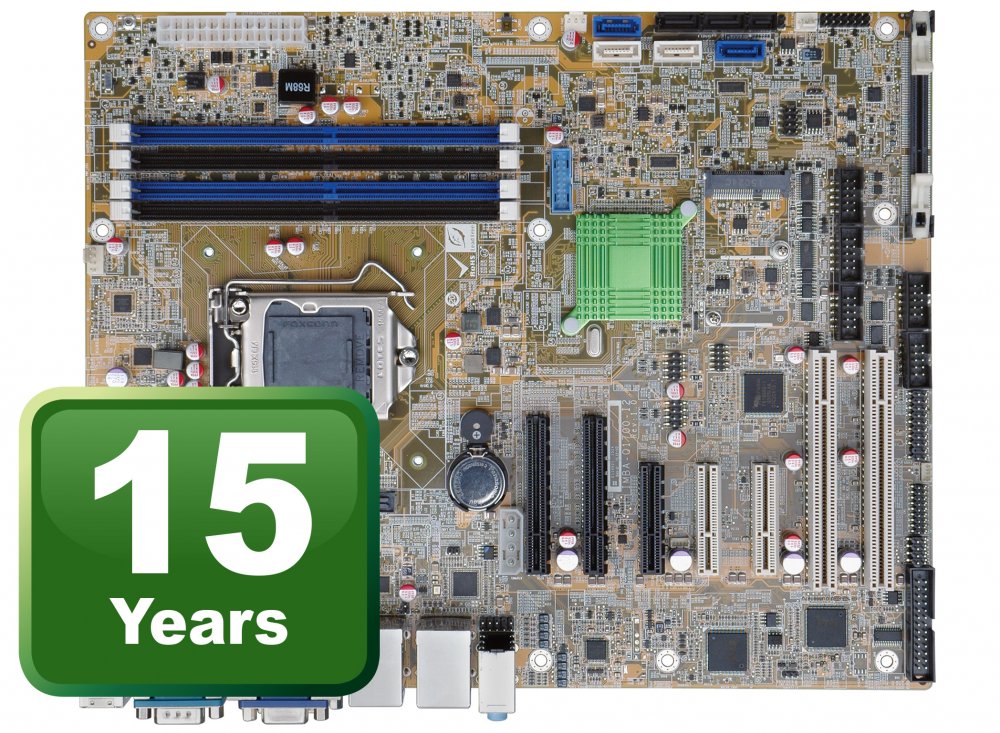

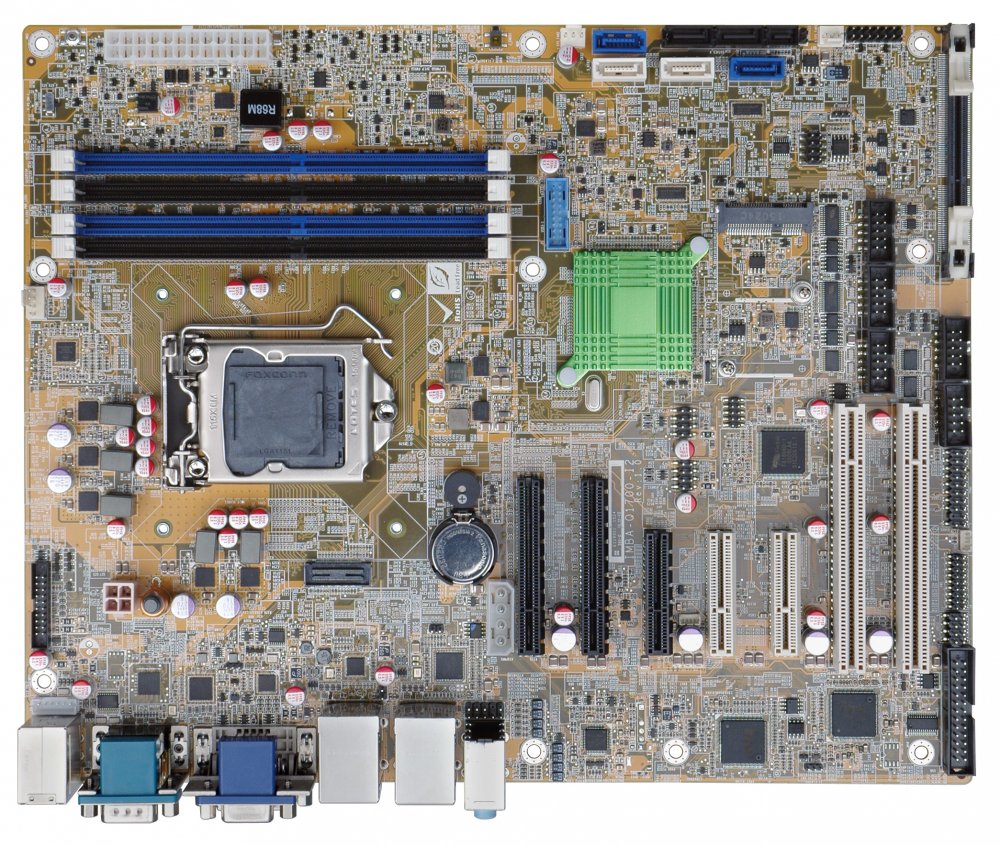

Промышленная плата IMBA-Q170-i2

Конструктивное исполнение

• Тип

  Процессорная плата 

• Форм-фактор процессорной платы

  ATX 

Процессор

• Разъем процессора

  LGA 1151 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel Q170 

• BIOS

  UEFI 

Оперативная память

• Количество и тип разъемов памяти

  4 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2133 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics Gen 9 

• Интерфейсы

  HDMI 
  DVI-D 
  iDP (для модулей HDMI, LVDS,VGA, DVI, DP) 
  VGA 

• Максимальное разрешение

  4096 x 2160 

• Дополнительные возможности

  Поддержка трех мониторов 
  Поддержка DX11/12, OpenCL 2.x, OpenGL 4.3/4.4 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I219LM 
  Intel I210AT 

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  4 

• RS-232/422/485

  2 

• USB 2.0

  6 

• USB 3.x

  6 

• LPT

  1 

• I2C

  1 

• SMBus

  1 

• Цифровые (GPIO)

  8 бит 

• Клавиатура / Мышь (PS/2)

  1 x KB/MS 

Интерфейсы накопителей информации

• SATA

  6 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10 

Аудиоинтерфейс

• Контроллер

  Realtek ALC662 

• Разъёмы

  Line In 
  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 
  Audio 

Слоты и модули расширения

• PCIe x8

  2 

• PCIe x4

  3 

• PCI

  2 

• Mini PCI-e

  1 (Full-Size c поддержкой mSATA) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Количество и тип разъёмов входного питания

  AT / ATX 

• Поддерживаемые блоки питания

  AT / ATX 

• Потребление 5 В

  3.4 А

• Потребление 12 В

  8.58 А

• Потребление 3.3 В

  1.65 А

• Потребление 5 В SB

  3.4 А

• Тестовая конфигурация

  Intel® Core™ i7 6700K 4.0GHz CPU with 32 GB (four 4 GB) 2133 MHz DDR4 memory

Физические параметры

• Габаритные размеры, мм

  244mm x 305mm

• Вес нетто, кг

  0.7

• Вес брутто, кг

  1.2

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

• Температура хранения, °C

  -30 ~ +70 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Сертификаты

• ТР EAЭC

  Да 

• RoHS

  Да 

Комплект поставки

• Кабели

  SATA - 2 шт. 

Гарантийные условия

• Гарантийный срок

  2 года
