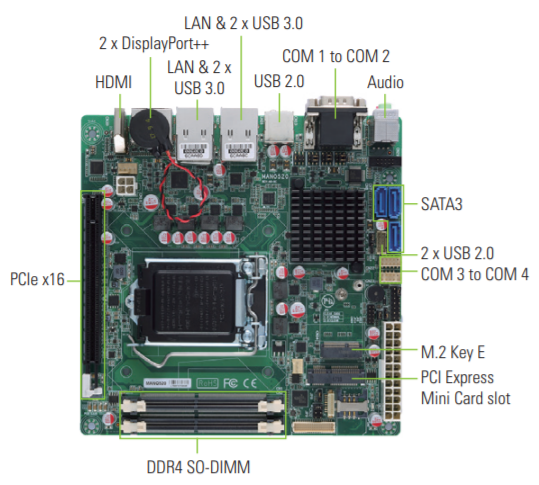

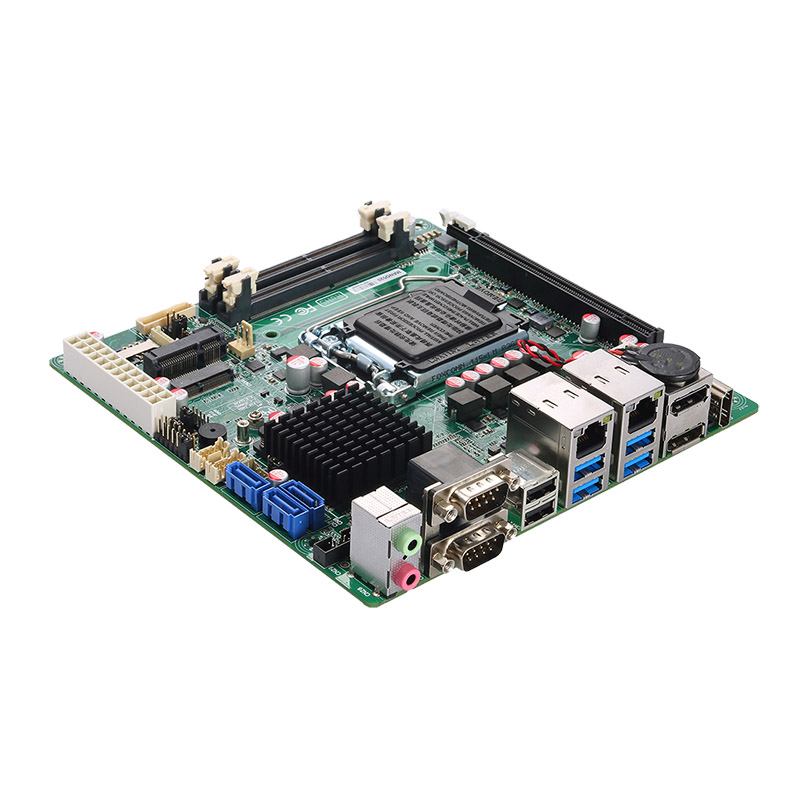

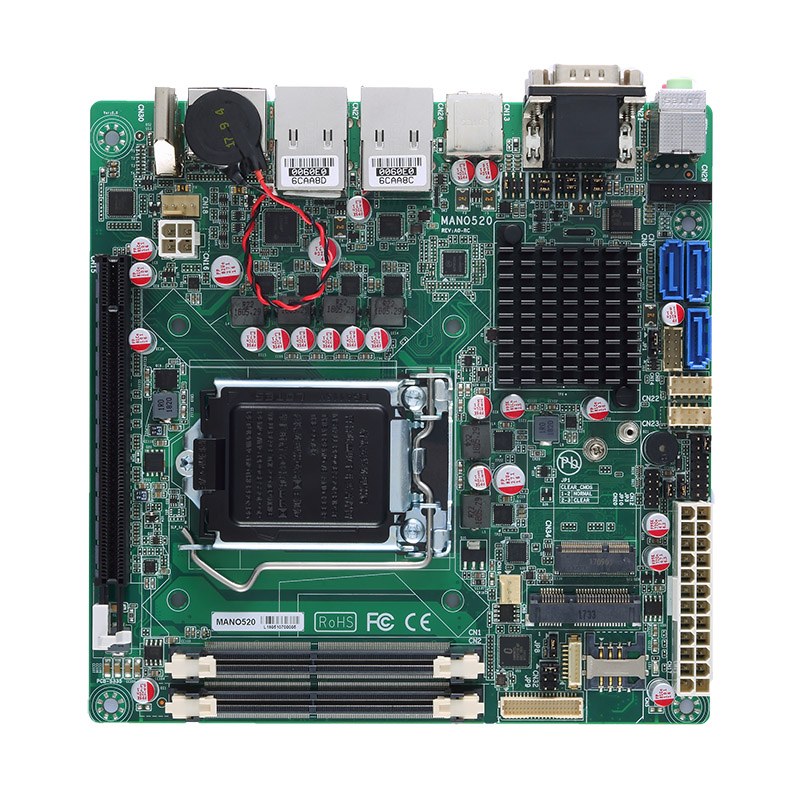

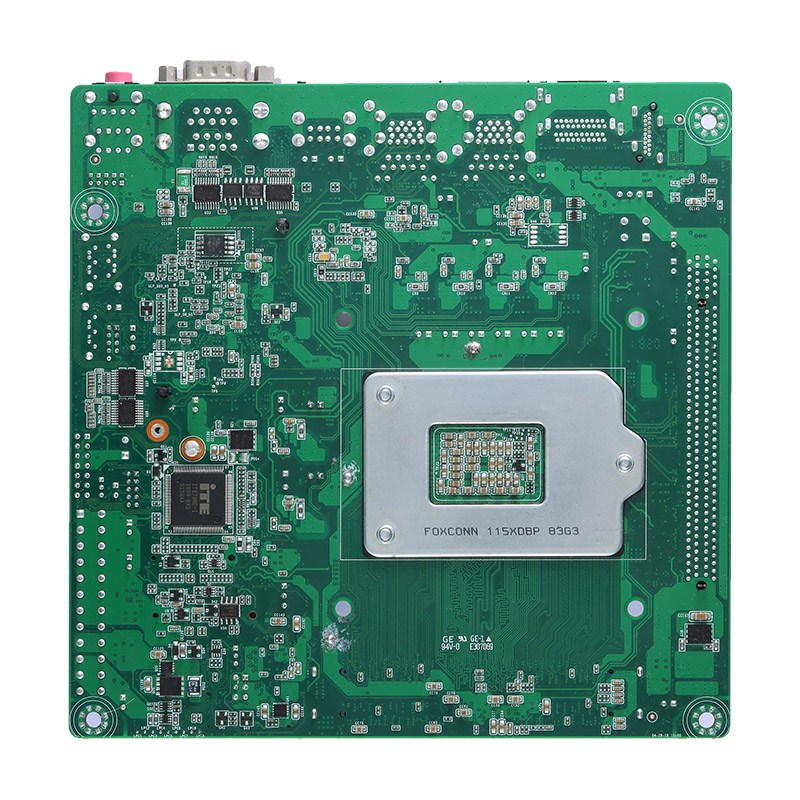

Промышленная материнская плата MANO520PHGGA-H310

Конструктивное исполнение

• Тип

  Процессорная плата 

• Форм-фактор процессорной платы

  Mini-ITX 

Процессор

• Разъем процессора

  LGA 1151 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H310 

• BIOS

  AMI 

Оперативная память

• Количество и тип разъемов памяти

  2 x SO-DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2666 МГц 
  2400 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 32 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel GMA 

• Интерфейсы

  DisplayPort x 2 
  HDMI 
  LVDS 

• Тип и разъём LVDS

  18/24-битный LVDS один/два канала 

• Максимальное разрешение

  3840 x 2160 

• Дополнительные возможности

  Поддержка двух мониторов 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I211AT 
  Intel I219LM 

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  3 

• RS-232/422/485

  1 

• USB 2.0

  4 

• USB 3.x

  4 

• Цифровые (GPIO)

  8 каналов (программируемые) 

Интерфейсы накопителей информации

• SATA

  3 x SATA-600 

• mSATA

  1 

Аудиоинтерфейс

• Контроллер

  Realtek ALC662 

• Разъёмы

  Line In 
  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

• PCIe x16

  1 

• M.2

  1 х M.2 Key E 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Физические параметры

• Габаритные размеры, мм

  170 х 170

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

• Влажность

  10 ~ 95 % ( без конденсата ) 

Совместимость с операционными системами

• Microsoft Windows

  Windows 10 

• Linux

  Linux 

Сертификаты

• ТР EAЭC

  Да 

• RoHS

  Да 

Гарантийные условия

• Гарантийный срок

  2 года
