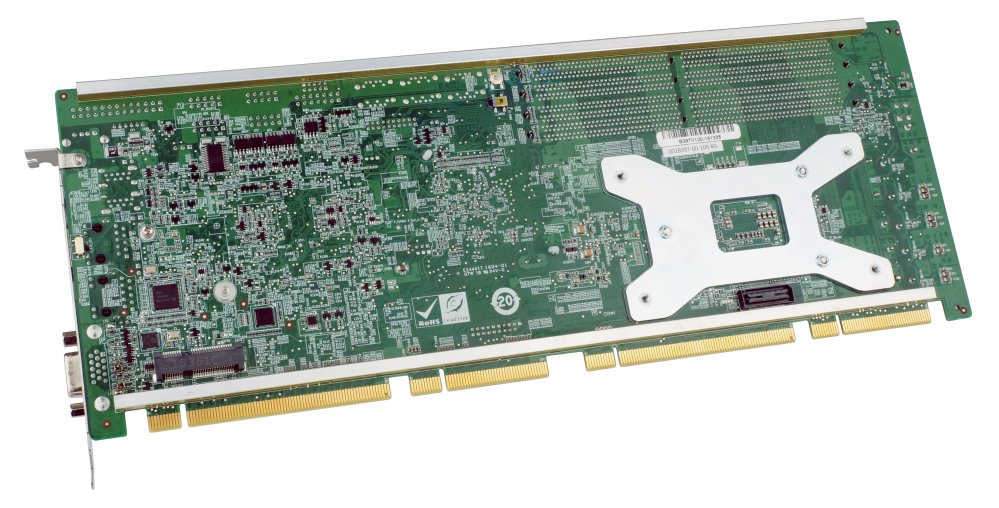

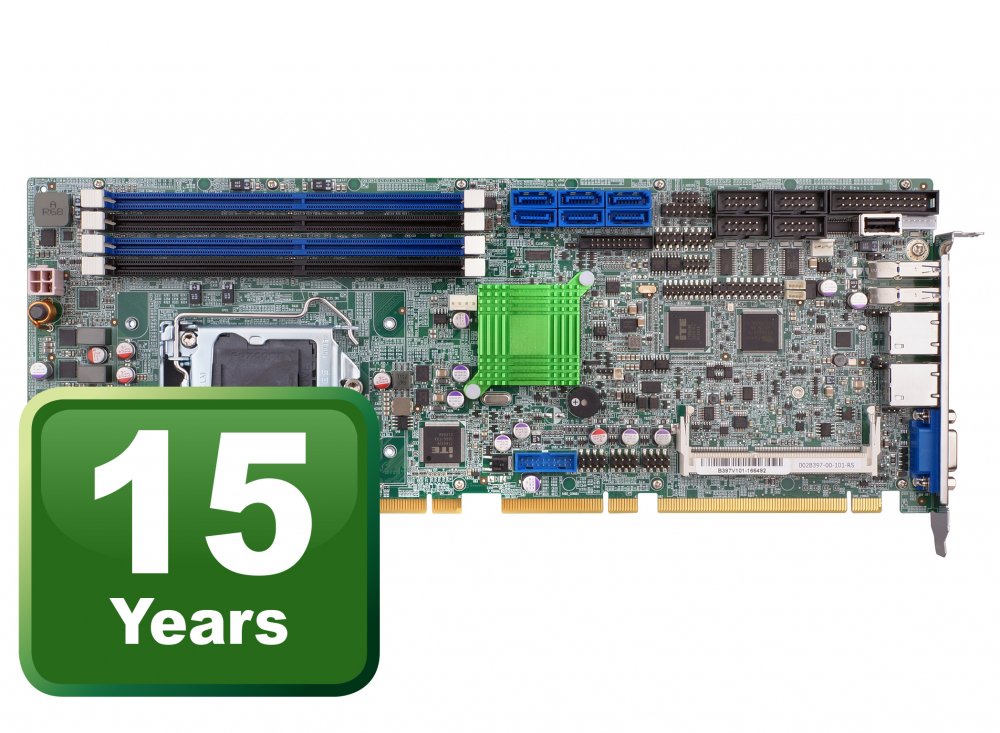

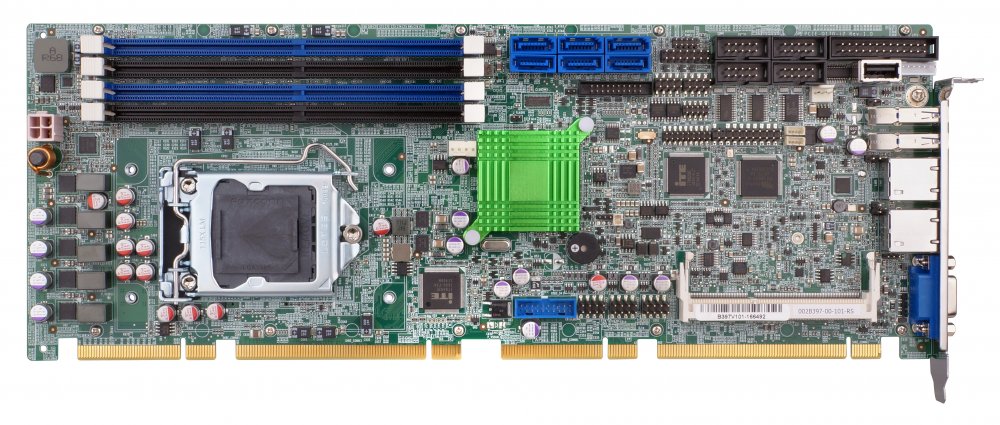

Промышленная плата PCIE-Q170

Конструктивное исполнение

• Тип

  Процессорная плата 

• Форм-фактор процессорной платы

  PICMG 1.3 (Full-Size) 

Процессор

• Разъем процессора

  LGA 1151 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel Q170 

• BIOS

  AMI UEFI 

Оперативная память

• Количество и тип разъемов памяти

  1 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2133 МГц 
  1866 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Встроен в чипсет 

• Интерфейсы

  iDP (для модулей HDMI, LVDS,VGA, DVI, DP) 
  VGA 

• Дополнительные возможности

  Поддержка DX11/12, OpenCL 2.x, OpenGL 4.3/4.4 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I219LM 
  Intel i210 

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  2 

• RS-232/422/485

  2 

• USB 2.0

  7 

• USB 3.x

  4 

• LPT

  1 

• I2C

  1 

• SMBus

  1 

• Цифровые (GPIO)

  8 бит 

• Клавиатура / Мышь (PS/2)

  1 x KB/MS 

Интерфейсы накопителей информации

• SATA

  4 х SATA III (6 Гб/с) 

• mSATA

  1 

Аудиоинтерфейс

• Контроллер

  Поддерживается установка IEI AC-KIT-892HD 

Слоты и модули расширения

• PCIe x16

  1 

• PCIe x1

  1 

• Mini PCI-e

  1 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

• Удалённое управление

  Да, через модуль IEI iRIS-2400 

• Переключатель режима работы: AT/ATX

  Да 

• Модуль удаленного управления

  IEI iRIS-2400 (опция) 

Питание устройства

• Количество и тип разъёмов входного питания

  4 конт., шаг 4,2 мм, тип MF4 

• Поддерживаемые блоки питания

  AT / ATX, 5 / 12 V 

• Потребление 5 В

  3.2 А

• Потребление 12 В

  6.85 А

• Потребление 3.3 В

  1.13А

• Потребление 5 В SB

  0.15 А

• Тестовая конфигурация

  Intel® Core™ i7-6700K 4.0GHz CPU with 64GB (16GB x 4) 2133 MHz DDR4 memory

Физические параметры

• Габаритные размеры, мм

  338 x 126

• Вес нетто, кг

  0.42

• Вес брутто, кг

  1

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Сертификаты

• ТР EAЭC

  Да 

• RoHS

  Да 

Комплект поставки

• Кабели

  SATA - 1 шт. 

Гарантийные условия

• Гарантийный срок

  2 года
