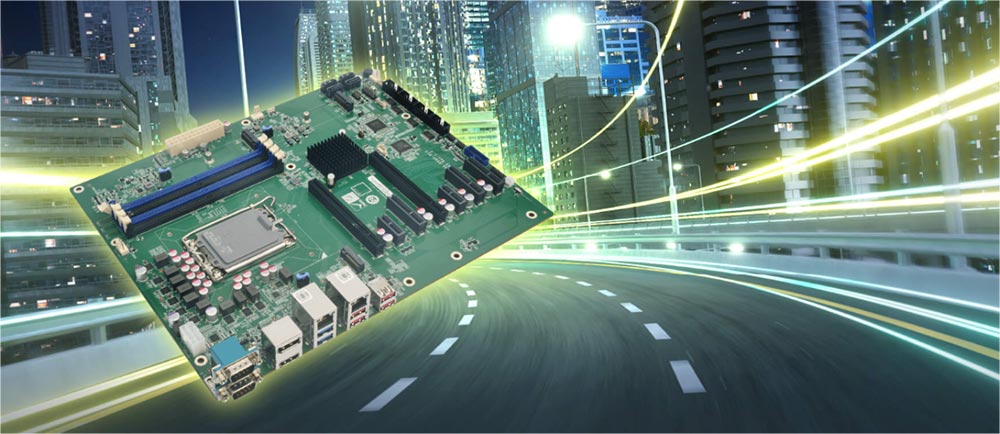

IMBA-R680: мощность процессоров Alder/Raptor Lake-S для критических вычислений доступна в промышленном исполнении

IMBA-R680 выпущена в ответ на запрос рынка по решению задач обработки больших массивов данных и высокопроизводительных вычислений. Материнская плата формата ATX совершает мощный скачок в производительности для приложений, требующих большой вычислительной мощности и графических возможностей с введением поддержки инновационных процессоров Intel 12/13 поколения, памятью DDR5 и технологией PCI Express Gen5.

Новый промышленный чипсет R680E

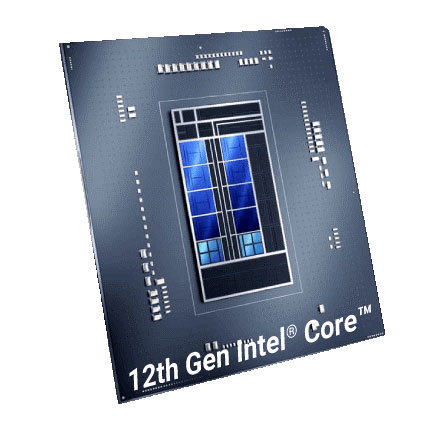

Решение на базе чипсета R680E (рис. 1) позволяет использовать новейшие процессорные технологии Intel. Например, поддерживаемые процессоры Intel Core 12-го поколения имеют до 16 ядер и 24 потоков (24 ядра и 32 потока для Raptor Lake-S) и оснащены новой гибридной архитектурой, которая сочетает в себе производительные (P) и энергоэффективные (E) ядра в рамках одного чипа. P-ядра отвечают за параллельные вычисления и обработку высоких рабочих нагрузок IoT, в то время как E-ядра управляют фоновыми задачами без ущерба для общей производительности. Благодаря такой архитектуре плата IMBA-R680 поможет раскрыть потенциал IoT, повысить возможности искусственного интеллекта и ускорить обработку данных в реальном времени.

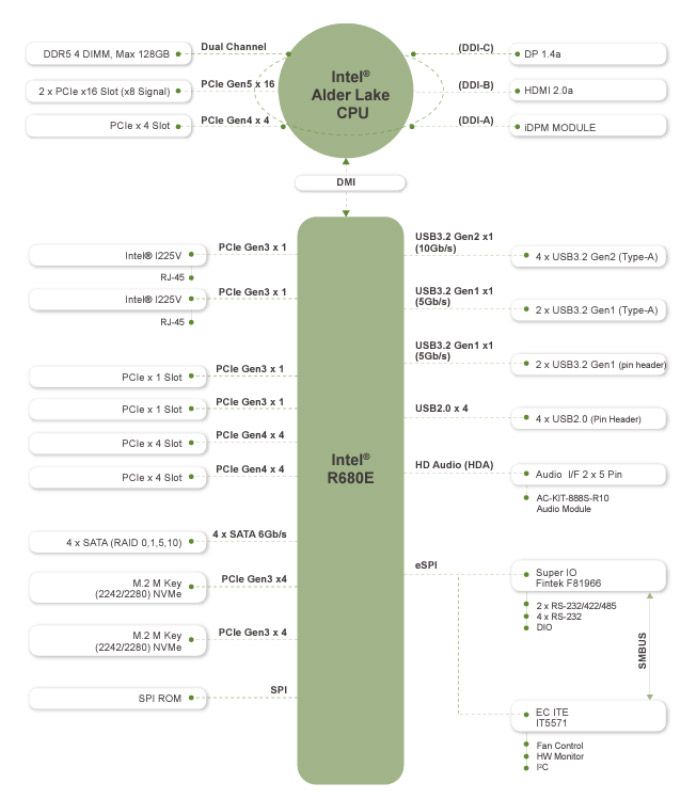

Рис. 1. Блок-схема платы IMBA-R680

Переход с 10 (Comet Lake) поколения процессоров на 12 (Alder Lake) позволяет значительно повысить производительность системы (табл. 1) в процентном соотношении, а использование 13 поколения (Raptor lake) позволяет получить еще более внушительные цифры прироста.

Табл. 1. Сравнение производительности Comet и Alder Lake

Интерфейсы ввода-вывода

Внедрение новейших вычислительных технологий оказывает влияние и на поддерживаемые интерфейсы ввода-вывода, которые могут обеспечить всё более скоростной обмен между внутренними и внешними модулями комплексной компьютерной системы. Внутренние и внешние интерфейсы представлены на рис. 2 и 3.

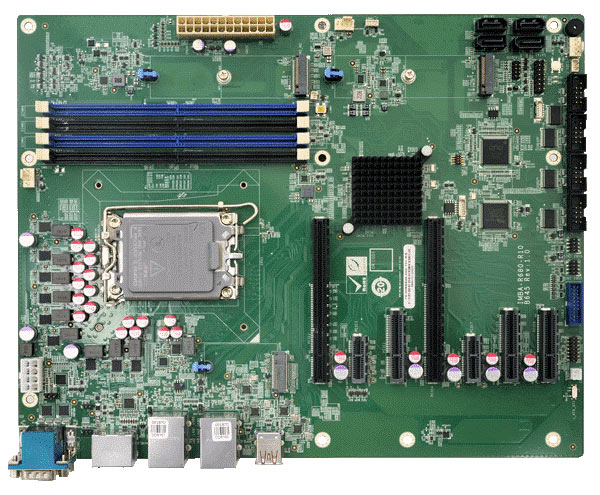

Рис. 2 Внутренние I/O

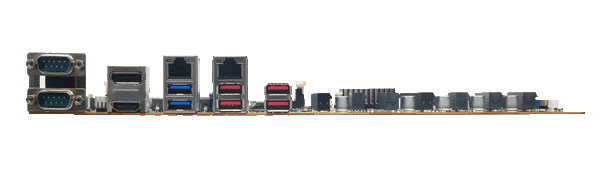

Рис. 3 Внешние I/O

В качестве ключевых особенностей можно выделить следующее:

1. Оперативная память DDR5: увеличение пропускной способности - заметная особенность 5-го поколения DDR. По сравнению с DDR4-3200 (максимальная частота работы 4 поколения), DDR5-4400 демонстрирует примерное увеличение производительности в 1,75 раза. Благодаря четырем слотам DIMM в IMBA-R680 можно установить до 128 ГБ памяти DDR5 4400 MT/s, обеспечивая передачу данных на недостижимых ранее частотах в двухканальном режиме. Вдобавок DDR5 отличается снижением потребления до 1.1V.
2. PCIe Gen5: IMBA-R680 оснащена в общей сложности 7 слотами PCIe, обеспечивающими множество расширений с высокой пропускной способностью для периферийных устройств, таких как видеокарты, SSD, карты захвата или беспроводные модули. Три слота сигнально соединены непосредственно с процессором (см. рис. 1), что дополнительно снижает задержки.  PCIe 5.0 со скоростью до 32 GT/s традиционно обеспечивает вдвое большую скорость передачи данных относительно предыдущего поколения. Это обеспечивает не только обратную совместимость, но и возможность модернизации в будущем при появлении более совершенных технологий. Набор слотов PCIe составляет 2 – х16, 3 – x4, 2 – x1 (рис. 4).

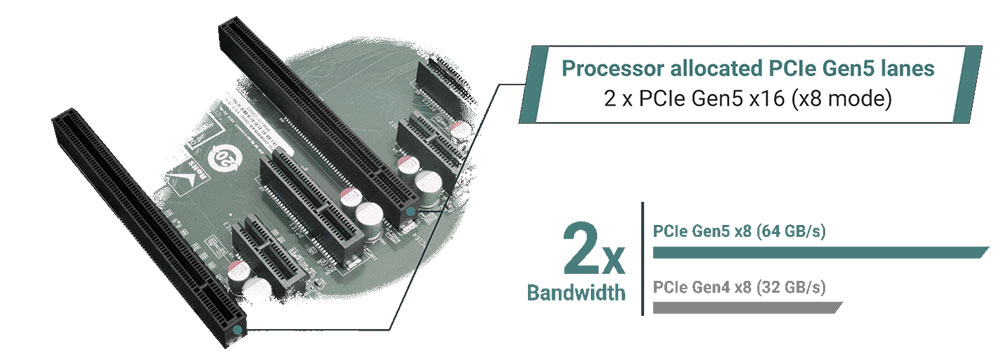

Рис. 4. Слоты PCIe 5.0 на плате IMBA-R680

1. RAID: возможности чипсета R680 предполагают реализацию аппаратного RAID при подключении накопителей через SATA 6 Gb/s интерфейсы (4 шт.), что позволяет увеличить скорость записи и обеспечить резервное копирование информации. Доступные уровни RAID – 0,1,5,10.
2. NVME: На плате предусмотрены сразу 2 M.2 M Key слота для монтажа накопителей формата M.2 2242/80 M-key через интерфейс PCI Express Gen3 x4, поддерживающий скорость передачи данных до 32 Гбит/с, что позволяет как увеличить скорость, так и обеспечить лучшую механическую прочность относительно стандартных SATA SSD.
3. Видео: поддержка 4к разрешения и трех независимых дисплеев с технологией Intel UHD Graphics на базе Intel Xe.
4. LAN: два 2.5GbE порта под коннекторы RJ-45.
5. Подключение периферии: солидный набор из 12 USB-портов со скоростью до 10Gbps и 6 COM-портов для подключения классического оборудования по протоколу RS.

С полными характеристиками платы IMBA-R680 вы можете ознакомиться на нашем сайте в разделе продукция.
