Контроллер дисплея собственной разработки компании "Ниеншанц-Автоматика"

Компания "Ниеншанц-Автоматика" является ведущим производителем российских промышленных мониторов. Линейка FRONT Display отличается разнообразием диагоналей, высокой надежностью и защитой от внешних воздействий, таких как попадание влаги или пыли внутрь устройства, вибрации и удары. Один из ключевых компонентов FRONT Display - контроллер дисплея, который играет важную роль в обеспечении бесперебойной работы монитора и формировании качественного изображения.

Контроллер дисплея

Что такое контроллер дисплея и его основные функции

Контроллер дисплея — это программно-аппаратный электронный модуль, который предназначен для встраивания в корпус монитора или иного устройства отображения информации с целью преобразование графического изображения, получаемого посредством одного из видеоинтерфейсов (VGA, DVI и HDMI) в формат ЖК матриц LVDS (Low-Voltage Differential Signaling). Наряду с этим, контроллер осуществляет управление режимом работы ЖК-матрицы, отображение на экране OSD меню, позволяющего пользователю настроить различные параметры монитора, такие как яркость, контрастность, цветовая температура и многое другое.

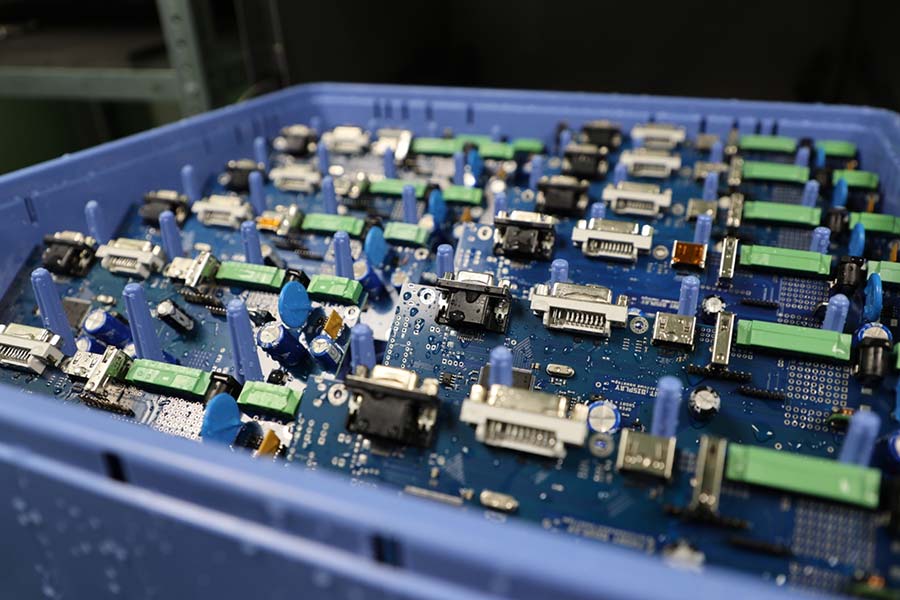

Контроллер дисплея от "Ниеншанц-Автоматики"

Разработанный компанией "Ниеншанц-Автоматика" контроллер дисплея представляет собой высокотехнологичное решение, ориентированное на промышленное применение. Он обеспечивает стабильную работу монитора даже в сложных эксплуатационных условиях, таких как резкие перепады температур, механические нагрузки (вибрации и удары), нестабильное электропитание, и длительная непрерывная работа. Это делает монитор устойчивым к негативным факторам окружающей среды и гарантирует его надежность в различных сценариях использования.

Особенности и преимущества

• Совместимость с широким ассортиментом ЖК-матриц имеющих разрешения экрана от VGA до Full HD;
• Диапазон входного напряжения 12-30В постоянного тока (возможность опционального расширения до 9-36В постоянного тока);
• Защита от переполюсовки и превышения напряжения питания;
• Два разъёма для подключения входного напряжения позволяет использовать внешние блоки питания различных типов;
• Три входных видеоинтерфейса позволяют подключать компьютеры разных классов. Интерфейсы VGA и DVI имеют винтовую фиксацию кабеля, что позволяет использовать контроллер при вибрациях (например, на транспорте);
• Подключение резистивного или проекционно-ёмкостного сенсорного экрана.
• Функция автоматической настройки яркости экрана в зависимости от уровня внешней освещённости (2 датчика) обеспечивает комфортную работу с монитором, а также продлевает срок его службы;
• Возможность подключения внешнего ИК приёмника, позволяет управлять настройками монитора с помощью пульта дистанционного управления;
• Яркость экрана может регулироваться в диапазоне 0-100% как с помощью OSD меню, так и с помощью вращения внешнего регулятора;
• Встроенный аудио усилитель (2 Вт + 2 Вт).

Основные технические характеристики

• Входные интерфейсы: HDMI, DVI-D, VGA;
• Максимальное разрешение: 1920 x 1080 (Full HD);
• Интерфейс для подключения ЖК матрицы: LVDS (40 и 30 контактов), 2 канала, 18/24/36/48 бит;
• Напряжение питания ЖК-матрицы: 3.3В / 5В / 12 В постоянного тока;
• Модули для подключения сенсорного экрана: резистивный и проекционно-ёмкостный;
• Выходные интерфейсы сенсорного экрана: USB, RS-232;
• Клавиатура управления: 5 кнопок + индикатор;
• Потребляемая мощность модуля (без учёта подсветки ЖК матрицы): не более 5 Вт;
• Температура эксплуатации: от -20°С до +60°С;
• Габаритные размеры: 220 х 74 х 28 мм (плата с установленными компонентами).

Стоит отметить, что встроенное в контроллер программное обеспечение разработано компанией "Ниеншанц-Автоматика". За счёт этого, OSD меню полностью на русском языке, и оно может быть скорректировано под функционал монитора, в который устанавливается контроллер. Оперативное добавление новых ЖК-матриц в прошивку контроллера, позволяет оставаться ему актуальным, гибко адаптируясь к современным технологическим тенденциям и требованиям пользователей.

Процесс разработки, тестирование и надежность

К 2022 году накопленный опыт и компетенции инженеров компании позволили приступить к разработке собственного контроллера дисплея, следуя общей концепции усиления локализации продукции.

Основная цель, которая была поставлена перед производством, — создание универсального контроллера, способного поддерживать наиболее востребованные видеоинтерфейсы, обеспечивать совместимость с различными ЖК-матрицами и предлагать дополнительные функции, такие как адаптивная регулировка яркости, вывод звука, возможность модификации системы питания.

Разработка заняла примерно 18 месяцев, в течение которых были выполнены следующие основные этапы:

• Разработка принципиальной схемы и подбор элементной базы;

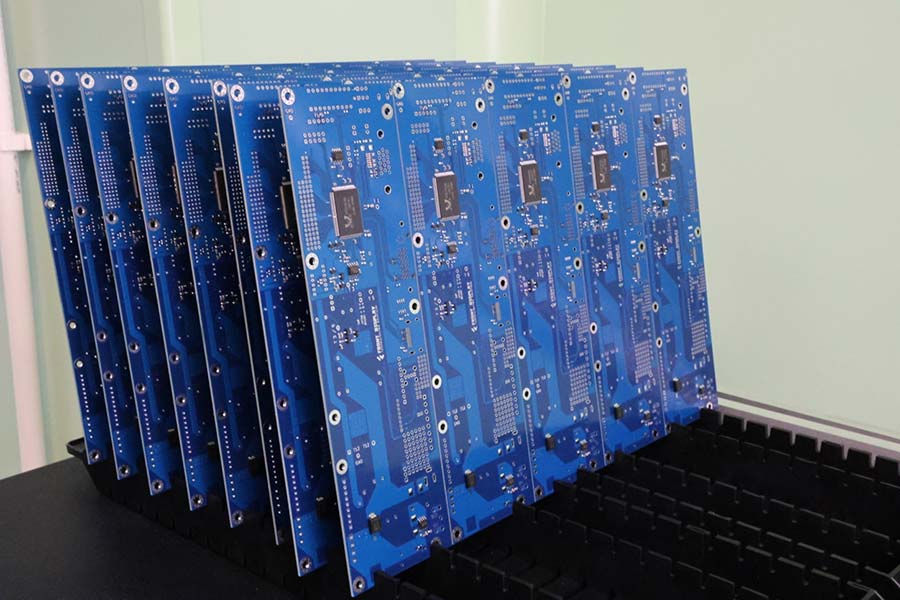

• Проектирование печатной платы (PCB);
• Написание встроенного программного обеспечения;
• Изготовление прототипа платы и её всестороннее тестирование;
• Доработка и оптимизация схемы и платы (PCB);
• Финальное тестирование и сертификация;
• Подготовка документации;

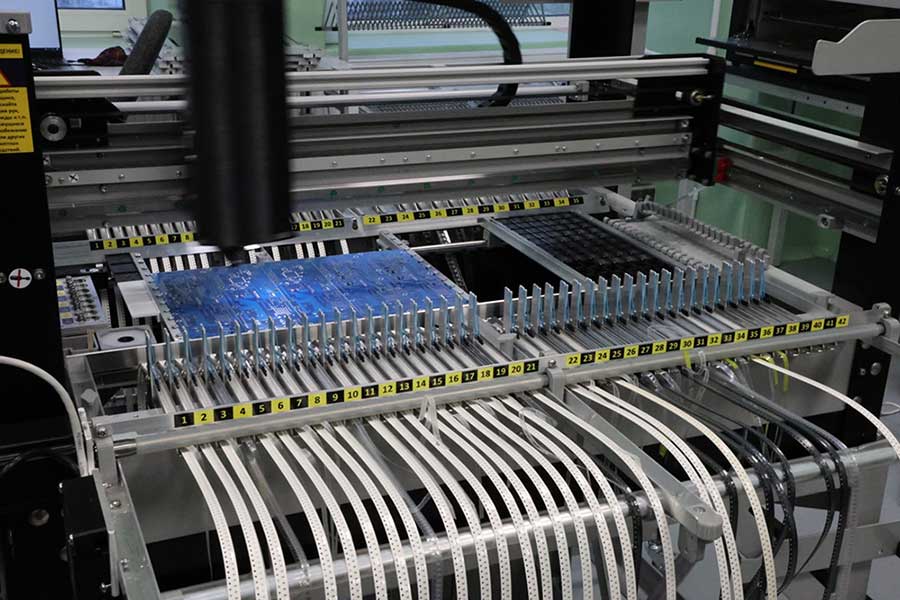

• Запуск платы в серийное производство.

Перед началом серийного производства контроллер был подвергнут всестороннему тестированию, которое включало в себя:

• Проверку работы с различными разрешениями и частотами обновления экрана;
• Тестирование десятков ЖК-матриц на совместимость, и при необходимости адаптация прошивки;
• Симуляцию сбоев и скачков питания, потерю видеосигнала и других аварийных ситуаций, а также проверку механизмов восстановления работы после сбоя;
• Проверку совместимости входных интерфейсов с различными компьютерами (промышленными и бытовыми);
• Проверку непрерывной работы устройства в течение нескольких недель с максимальной нагрузкой, в условиях циклических перепадов внешней температуры.

Благодаря этим и другим испытаниям контроллер показал высокую стабильность работы и надёжность, что делает его оптимальным выбором для промышленного применения.

“Ниеншанц-Автоматика” - ведущий производитель промышленных дисплеев

Компания "Ниеншанц-Автоматика" стремится развивать собственное производство и преуспела с разработкой промышленных дисплеев FRONT Display. Если под ваш проект вы ищете защищенный монитор, то мы поможем с подбором, а также можем кастомизировать решения под ваши требования.
