Матричные камеры машинного зрения общепромышленного назначения

Новость 30 Февраль’2026

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

Камеры машинного зрения делятся на два основных типа: камеры сканирования области (Area Scan) и камеры линейного сканирования (Line Scan).

В этом обзоре мы подробно рассмотрим оба типа камер от компании iRAYPLE, их технические характеристики и приведем примеры оборудования из нашего каталога.

Компания HuaRay (бренд iRAYPLE) – ведущий разработчик и производитель интеллектуальных устройств для систем машинного зрения. Интеллектуальные камеры, камеры машинного зрения, промышленные объективы и считыватели кодов iRAYPLE широко используются в области промышленного контроля, Интернета вещей (IoT), интеллектуального производства, медицинской визуализации и научных исследований.

Прежде чем мы ознакомимся с принципом работы камер линейного сканирования и камер сканирования области, предлагаем разобраться с особенностями, актуальными для всех типов камер iRAYPLE.

Ключевые особенности

Профессиональные матрицы

Ключевая особенность камер машинного зрения iRAYPLE - наличие специализированных матриц. Матрицы производят такие лидеры отрасли, как Sony, ONSEMI, Gpixel и другие. Наличие профессиональной матрицы в камере машинного зрения – это основа качественной работы и богатые функциональные возможности.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

Разъемы с фиксацией винтами

В условиях производства особое внимание уделяется надежности и устойчивости к экстремальным эксплуатационным условиям. У всех камер iRAYPLE предусмотрены разъемы с фиксирующими винтами, которые обеспечивают надежное соединение кабелей в условиях повышенной вибрации и защищают от механических повреждений.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

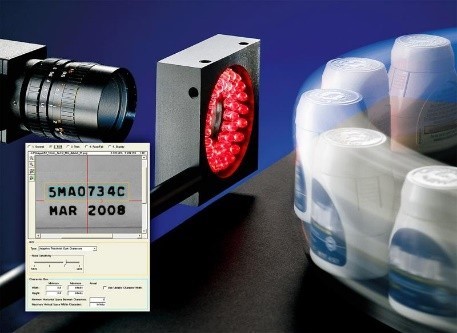

Высокая скорость съемки

Высокая скорость съемки позволяет качественно и точно распознавать детали объектов без артефактов. Доступно это благодаря специализированным матрицам и наличию глобального затвора. Максимальная скорость съёмки при этом может достигать 525 кадр/сек.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

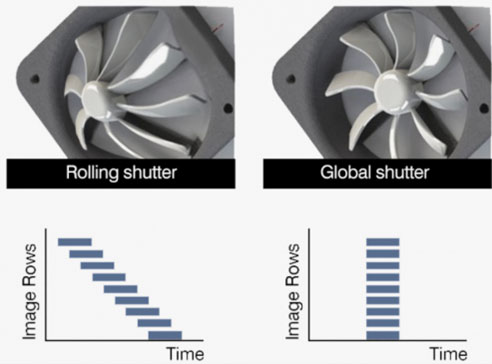

Глобальный затвор (Global Shutter)

Это технология, используемая в системах машинного зрения, которая обеспечивает мгновенное считывание изображения со всей матрицы одновременно. В отличие от скользящего затвора (Rolling Shutter), глобальный затвор захватывает кадр целиком, избавляя изображение от артефактов, связанных с движением объектов.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

Поддержка отраслевых стандартов

Поддержка стандартов GigE Vision, USB3 Vision, GenICam, Camera Link, CoaXPress  обеспечивает совместимость и взаимозаменяемость оборудования для систем машинного зрения.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

Алгоритмы обработки ISP

Встроенный алгоритмы в ISP (Image Signal Processor) позволяют существенно улучшить качество и точность обработки изображения, а также оптимизировать производительность системы. Доступные алгоритмы: коррекция цветовой температуры, шумоподавление, усиление контраста, гамма-коррекция и многое другое.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

Камеры сканирования области (Area Scan Cameras)

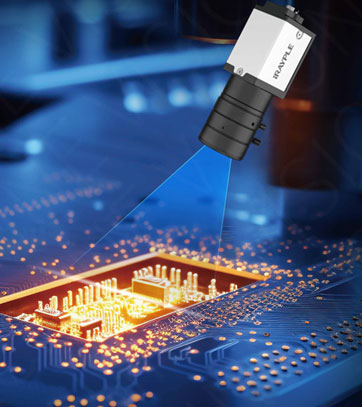

Камеры сканирования области (Area Scan Cameras) создают полноценное двухмерное изображение за один кадр. В них установлен сенсор (матрица), состоящий из массива пикселей, расположенных в форме прямоугольника (реже – квадрата). Вся нужная область захватывается одновременно, что позволяет моментально получить полный кадр.

Промышленные камеры машинного зрения для сканирования области от iRAYPLE отличаются гибкой адаптацией к сложным сценариям применения. Они имеют комплексный функционал, включая функции автонастройки, расширенное объединение пикселей (биннинг), автоматический баланс белого и коррекцию цветовой матрицы.

Снижая влияние помех, камеры обеспечивают более стабильное и точное изображение, что уменьшает вычислительную нагрузку на последующую обработку.

Режим кэширования триггера снижает риск потери кадров. Когда частота триггерных сигналов превышает пропускную способность обработки, это может приводить к потере кадров/событий триггера.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

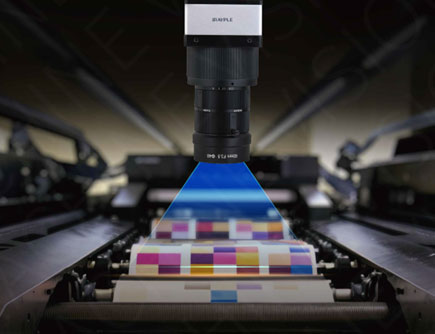

Камеры линейного сканирования (Line scan cameras)

Камеры линейного сканирования (Line scan cameras) используют линейный сенсор (одномерный массив пикселей). Изображение формируется построчно по мере движения объекта. По сути, формируется растянутое изображение, состоящее из последовательности кадров, собранных в одно целое.

Матричные камеры машинного зрения iRAYPLE: Area Scan и Line Scan

Линейные камеры iRAYPLE доступны в разрешениях от 2K до 16K.

Применение в промышленности

Камеры используются для контроля качества на ключевых этапах производства:

  • Нанесение покрытия: инспекция равномерности покрытия электродов (камеры 4K/8K/16K).
  • Вырубка и резка: контроль размеров и обнаружение дефектов после вырубки (камера 8K).
  • Формирование массива: поиск дефектов на материнской стеклянной подложке (камеры 2K/4K/8K).
  • Инспекция дефектов резки ячеек: контроль качества резки аккумуляторных ячеек (камера 2K).

Другие сценарии применения камер: солнечные панели, железнодорожная отрасль, текстильная и пищевая промышленности, печать и многое другое.

Специалисты «Ниеншанц-Автоматики» помогут подобрать камеры машинного зрения и сопутствующее оборудование под задачи вашего проекта, а также проконсультируют по совместимости и интеграции. Напишите нам: ipc@nnz.ru.
