MX-NOS – безопасная операционная система MOXA на базе Linux для промышленных коммутаторов

В марте 2022 компания MOXA анонсировала появление первых коммутаторов с новой унифицированной и безопасной операционной системы MX-NOS. С тех пор MOXA неотступно следует курсу на унификацию, а линейка устройств с современной ОС «на борту» только расширяется.

MX-NOS – это:

• Одна ОС на всех современных коммутаторах Moxa
• Интуитивно понятный веб-интерфейс на основе HTML5
• Разработка в соответствии со стандартом МЭК 62443-4
• Адаптация отображения для разных платформ

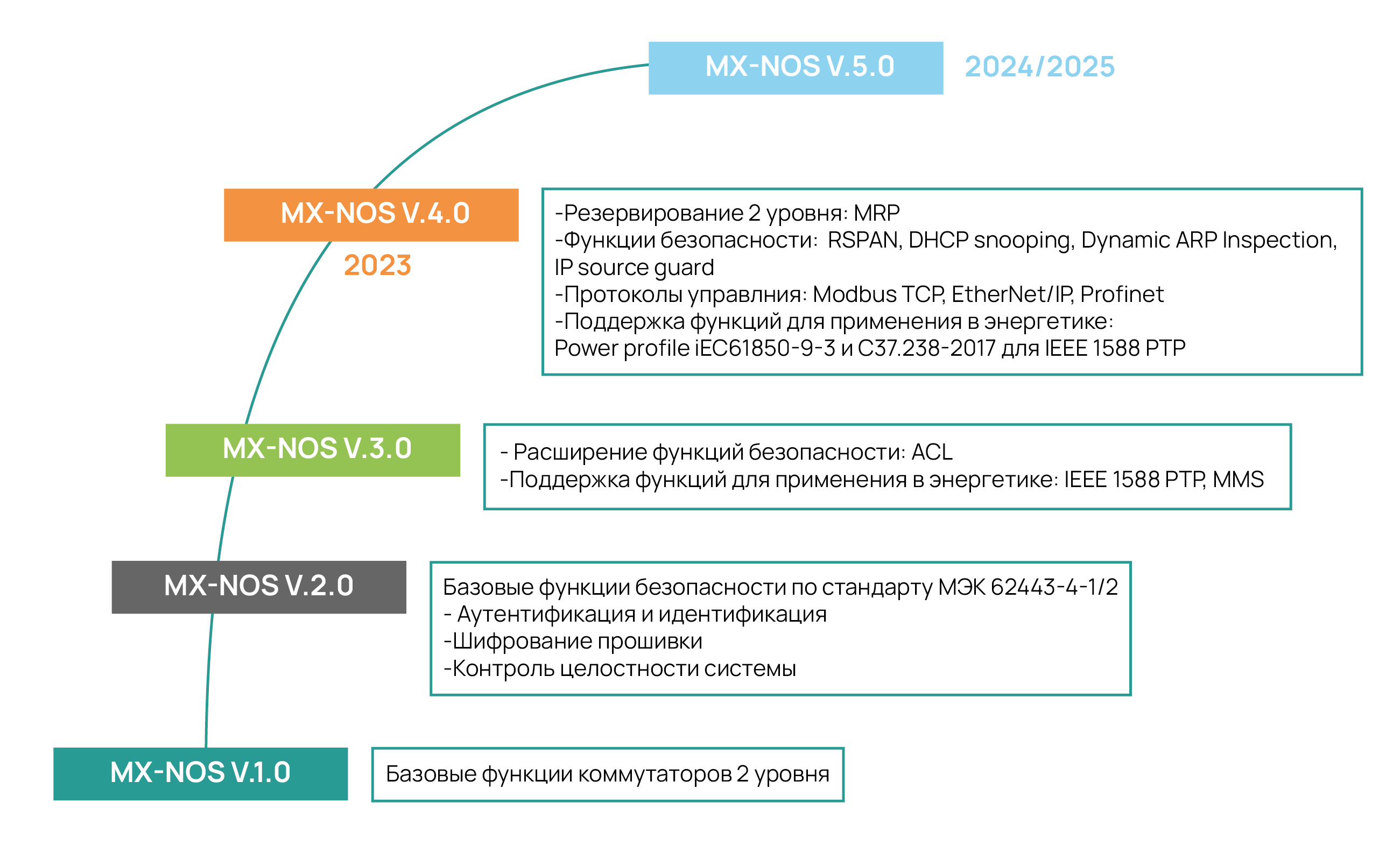

На сегодняшний день актуальной является 4.0 версия ОС, а в 2024-2025 году ожидается релиз 5.0 версии ПО.

За прошедшие два года программный функционал значительно расширился. Со всеми поддерживаемыми функциями разных версий можно ознакомиться в этом документе.

Следующие функции были добавлены в актуальной версии 4.0:

Поддержка протокола MRP

Коммутаторы MOXA поддерживают технологию кольцевого резервирования, описанную в стандарте МЭК 62439-2. MRP - это протокол резервирования, с помощью которого можно организовать кольцевую топологию сети. Время переключения с основного канала связи на резервный - не более 200 или 500 мс.

Подробнее об этом – в нашей статье.

DHCP Relay Agent

DHCP Relay Agent – это функция, которая позволяет коммутаторам пересылать DHCP-серверу широковещательные сообщения от клиента в случае, когда хост и сервер находятся в разных подсетях. При этом broadcast-трафик пересылается в виде unicast-сообщений.

Параметр Option 82 используется, чтобы проинформировать DHCP-сервер, от какого DHCP-ретранслятора был получен запрос. Применяется для защиты от атак с использованием протокола DHCP.

DHCP Snooping, IP Source Guard и Dynamic ARP Inspection

• DHCP snooping — это технология, используемая для защиты сетей от атак, связанных с DHCP-протоколом (например, подмена DHCP-сервера).
• IP Source Guard – выполняет проверку IP-адреса отправителя в IP-пакетах для борьбы с атаками IP-spoofing.
• Dynamic ARP Inspection - проверка ARP-пакетов, направленная на борьбу с перехватом и подменой трафика (атаки ARP-spoofing).

Данные технологи, как правило, применяются вместе, т.к. для их работы используется одна и та же база привязок MAC-IP адресов.

Fiber Check

Fiber Check – это функция проверки состояния встроенных оптоволоконных портов и SFP-модулей. Она включает в себя:

• отображение состояния канала передачи данных, длины волны, модели и серийного номера трансивера, напряжения, температуры, а также параметров Tx и Rx
• формирование сигнала тревоги при превышении верхнего или нижнего порога мощности передатчика
• формирование сигнала тревоги при превышении пороговых значений приемника
• сигнализацию по температуре
• установку пользовательских порогов значений
• управление с помощью различных интерфейсов: CLI, веб-интерфейс, SNMP

Все это в совокупности позволяет значительно облегчить процесс поиска и устранения неисправностей.

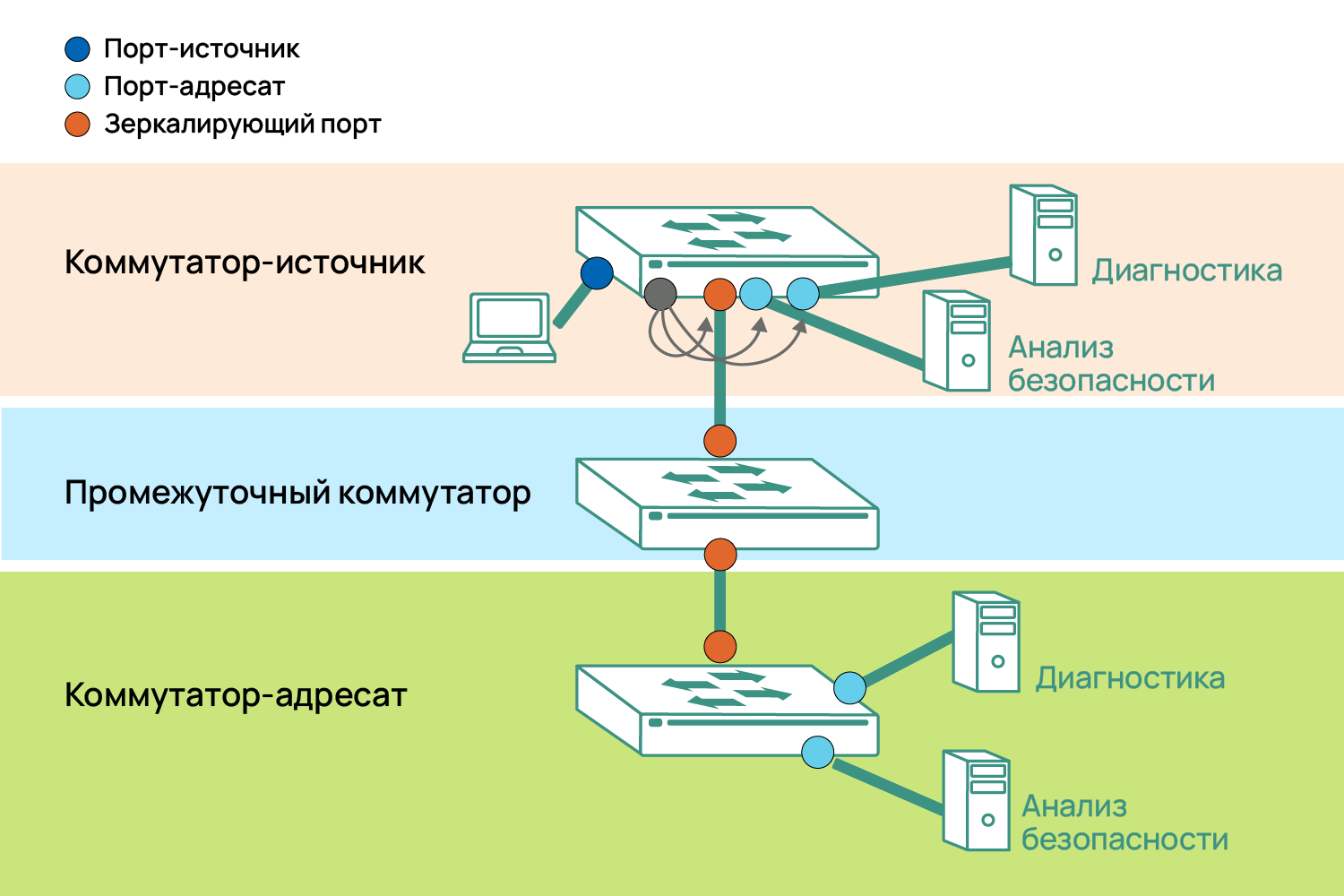

RSPAN (Remote Switched Port Analyzer)

RSPAN - функция удаленного зеркалирования трафика с одного или нескольких портов коммутатора через локальную сеть. При этом зеркалируемый трафик с одного коммутатора может быть получен на других коммутаторах этой сети. Применение данной функции упрощает мониторинг сети, т.к. в случае возникновения неисправности можно получить интересующие данные с любой удобной администратору точки сети.

Промышленные протоколы

Коммутаторы MOXA поддерживают наиболее распространенные промышленные протоколы для простой и быстрой интеграции с HMI и SCADA.

Синхронизация времени

В рамках протокола синхронизации времени IEEE 1588v2 PTP поддерживается 3 профиля для применения в сетях связи на объектах энергетической отрасли: Default Profile, Power Profile IEC 61850-9-3, Power Profile C37.238-2017. Использование Power Profile на энергетических подстанциях гарантирует полное соответствие требованиям стандарта МЭК 61850 в разрезе синхронизации времени.

Серии коммутаторов MOXA с новой операционной системой MX-NOS:
