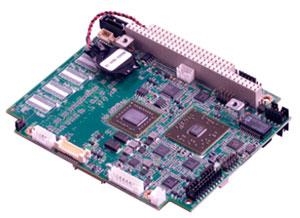

PCM-3356 - Процессорная плата формата PC/104 от компании Advantech

Компания Advantech, мировой лидер по производству встраиваемых промышленных систем, объявляет о выходе нового одноплатного компьютера формата PC/104. Устройство работает на базе процессора AMD® T16R G-серии. Новый компьютер полностью совместим со стандартом ISA и имеет энергопотребление и стоимость, сопоставимые с этими же характеристиками AMD LX800, но при этом обладает увеличенной в 3,16 раза производительностью.

PCM-3356 – это безвентиляторная плата, которая станет идеальной заменой платформы LX800. Кроме того, она является отличным решением для самых разнообразных схем, в которых требуется сочетание платформы х86 и высокой графической производительности.

Основные аргументы в пользу перехода с Geode LX800 на T16R G-серии:

• Уменьшение энергопотребления с 2,45 Вт до 2,3 Вт;
• Беспрецедентное качество обработки видеосигнала за счет аппаратных средств;
• Использование более быстрой и недорогой оперативной памяти DDR3 вместо устаревших модулей DDR;
• Поддержка ранее используемых интерфейсов (ISA с DMA).

Эксплуатация в сложных условиях

Для того чтобы компьютер можно было эффективно использовать в сложных условиях, Advantech оснастил COM-порт защитой от электростатического повреждения. Также в PCM-3356 используются японские полимерные алюминиевые электролитические конденсаторы, имеющие меньшее значение ESR и больший MTBF. Новые конденсаторы обеспечивают более стабильную работу PCM-3356 при высоких температурах. Во время производства все электронные цепи устройств проходят серьезный тестовый контроль, что позволяет компании Advantech гарантировать высокое качество выпускаемых плат.

Поддержка классических PC/104 (ISA) и новых интерфейсов ввода-вывода

PCM-3356 имеет классический интерфейс PC/104 (ISA) с поддержкой DMA, благодаря чему пользователь получает возможность улучшить компьютер и при этом сохранить совместимость с уже имеющимися модулями с интерфейсом ISA. Кроме того, в PCM-3356 встроены и современные интерфейсы, которые не были установлены на предыдущей платформе. На нем располагаются 1 разъем SATA 2.0, 4 USB 2.0, 3 COM-порта, 2 порта GbE, 2 порта монитора, 2 полуразмерных слота PCIe Mini. При необходимости PCM-3356 может быть оборудован дополнительным модулем беспроводной связи, который устанавливается в слот PCIe Mini, что позволит использовать устройство для удаленной работы с данными.

Графические возможности PCM-3356

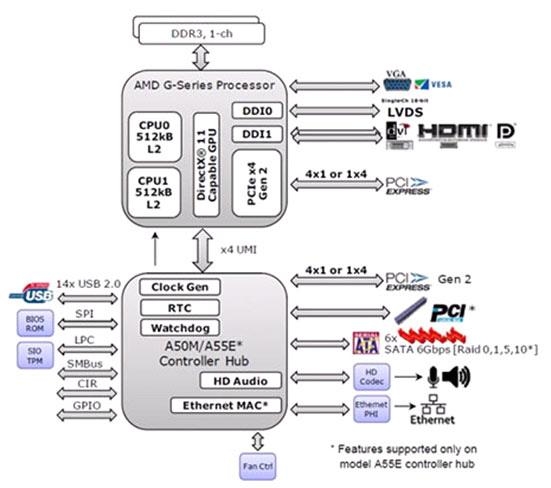

Благодаря использованию мощного процессора AMD® G-серии T16R и чипсета A55E FCH, устройство обладает высокими графическими возможностями. Кроме того, система поддерживает работу до 4 Гб оперативной памяти DDR3. Одноплатный компьютер может работать с графическими драйверами DirectX11, OpenGL 4.0, а также он поддерживает 2D/3D акселерацию и обеспечивает аппаратное декодирование (UVD3) для H.264, VC-1 и MPEG2. А 18-ти битный разъем LVDC, поддерживающий разрешение до 1280 х 800, и интерфейс VGA позволяют подключить к PCM-3356 одновременно два монитора.

Удаленное управление SUSIAccess и совместимые операционные системы

Одноплатный компьютер PCM-3356 поддерживает программный пакет SUSIAccess. Это позволяет пользователю удаленно производить мониторинг и настройку, работать с большим числом внешних терминалов, а также восстанавливать работоспособность операционной системы. PCM-3356 поддерживает операционные системы Windows 7, WES7, XP, XPe,Windows CE 7.0/6.0, Ubuntu 12.04 и Fedora 16.

Ключевые особенности и характеристики

• Процессор AMD® G-серии T16R 615 МГц;
• Оперативная память до 4 Гб, 204-контактные модули SO-DIMM;
• Кэш 2-го уровня 512 Кб;
• Системный чипсет AMD®A55E;
• BIOS - AMI 32Mbit Flash ROM;
• Слоты расширения PC/104 и полуразмерный PCIe Mini;
• Два разъема монитора (LVDS + VGA) и 2 сетевых интерфейса GbE;
• Интерфейс Serial ATA II, скорость до 300 Мб/с;
• 3 порта RS-232/422/485, автоматический контроль потока данных;
• 4 USB 2.0 порта;
• Аудио - кодек RealtekAL892;
• Поддержка 1 полуразмерного mSATA;
• Входное питание 5 В, AT/ATX (допускается диапазон 5 В ±5%);
• Управление электропитанием: поддержка АСPI 4.0
• Сторожевой таймер: перезапуск системы, программный контроль задержки от 1 до 255 мин (сек).

Приобрести процессорную плату PCM-3356 можно на сайте компании «Ниеншанц-Автоматика».
