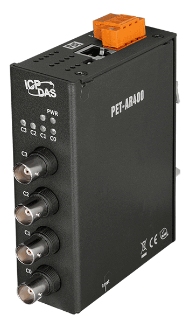

PET-AR400 - высокоскоростной модуль сбора данных PoE Ethernet, 4 входа для акселерометра (IEPE)

PET-AR400 - это 24-битный высокопроизводительный Ethernet-модуль сбора динамических сигналов, специально разработанный для мониторинга и анализа вибрации. Максимальная одновременная частота дискретизации на канал на PET-AR400 составляет до 32 кГц. Модуль PET-AR400 включает в себя встроенный ток возбуждения - 4 мА для питания пьезоэлектрического (IEPE) акселерометра для сбора данных о вибрации в реальном времени и немедленной передачи данных через Ethernet в центральную систему управления. Программное обеспечение для анализа системы получает сигнал вибрации механического оборудования и может использовать параметры анализа во временной области или анализ в частотной области его амплитуды ускорения/скорости/перемещения, частоты и т. д. для диагностики прочности конструкции оборудования и его рабочих характеристик.

Режим передачи данных

1. Непрерывная передача

   Всего каналов одновременной выборки	Максимальная частота дискретизации на канал
   1	12.8/16/32/64/128 кГц
   2	12.8/16/32/64 кГц
   3/4	12.8/16/32 кГц

2. Сбор N образцов

   А. После запуска АЦП данные будут временно сохранены в памяти модуля PET-AR400 и будут ждать получения команды от хост-компьютера, прежде чем передавать собранные данные на хост-компьютер.

   Б. Объем памяти позволяет временно хранить до 15 миллионов выборок данных.
   Время хранения:

   • (b1) 117,2 секунды при частоте дискретизации 32 кГц.
   • (b2) 117,2 секунды при частоте дискретизации 128 кГц.

Режим аналогово-цифрового запуска

1. Программный режим сбора данных АЦП
   Параметры сбора аналогово-цифровых сигналов настраиваются с помощью команды с хост-компьютера. Непрерывный сбор аналого-цифровых сигналов или сбор N выборок данных начинается после запуска команды.

2. Режим запуска аналогового порога
   Параметры сбора аналогово-цифровых данных настраиваются с помощью команды с хост-компьютера, а затем запускаются с помощью внешнего электрического сигнала. Затем начинается аналого-цифровой сбор N выборок данных.

Режим запуска аналогового порога

Аналоговый пороговый триггер срабатывает, когда сигнал напряжения указанного аналогового входного канала выше или ниже определенного значения напряжения. Кроме того, пользователь может указать диапазон уровня напряжения срабатывания входного сигнала. Как только сигнал выходит из области высокого и низкого уровня или сигнал входит в область высокого и низкого уровня, срабатывает триггер для начала сбора данных.

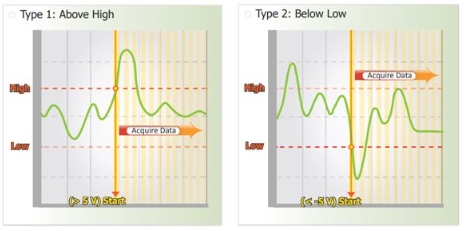

1. Выше высокого уровня: сигнал запускается выше высокого уровня и собирает N данных.
2. Ниже нижнего уровня: сигнал срабатывает ниже нижнего уровня и собирает N данных.

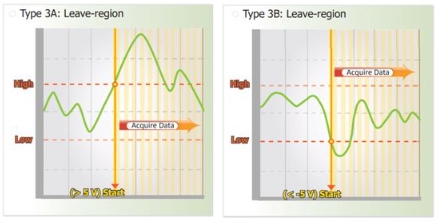

3. Вне области: срабатывает, когда сигнал покидает область высокого и низкого уровня, собирает N данных.

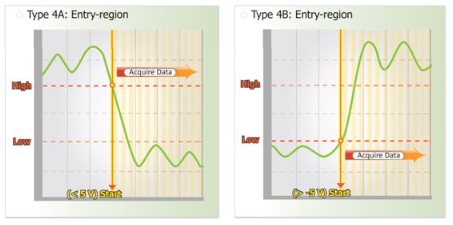

4. Внутри области: срабатывает, когда сигнал входит в область высокого и низкого уровня, собирает N данных.
