Процессорная плата PM-BT–PC/104-PLUS

Высокая производительность и масштабируемость

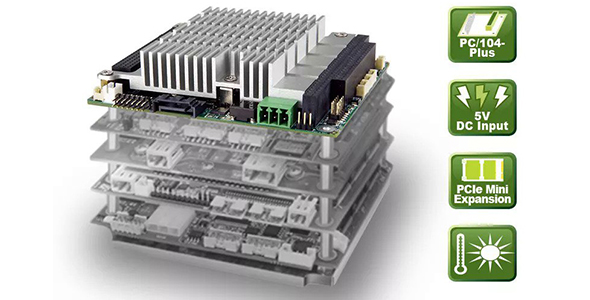

Новые процессорные платы PC/104-Plus серии PM-BT дополняют существующую линейку плат PM компании IEI Integration Corp. Эти высокопроизводительные встраиваемые платы, которые можно устанавливать друг на друга, идеально подходят для использования в условиях недостатка пространства. Компактный размер (96x90 мм), небольшой вес (120 г) и системные шины PCI и ISA, контакты которых расположены перпендикулярно плате, позволяют получить надежную вертикальную стековую конструкцию.

В зависимости от необходимого функционала, могут быть использованы стандартные модули расширения PC/104, PC/104-Plus и PCI/104, которые легко разбираются и заменяются. Простое подключение интерфейсов ввода-вывода осуществляется благодаря разъемам на плате: двум RS-232/422/485, трем USB 2.0, одному GbE LAN, а также появляется возможность работы с двумя дисплеями благодаря LVDS и VGA разъемам.

Для подключения накопителей у PM-PT есть порт SATA (3 Гб/с), разъем Mini PCIe для mSATA SSD или опциональный встроенный SSD. Кроме того, доступно большое количество совместимых процессоров, например, Intel® Celeron® J1900/N2807 или Intel® Atom E38xx (опционально), объем оперативной памяти до 8 Гб DDR3L RAM.

Платы серии PM-BT разработаны для применения в диапазоне температур от -20 до +60°C (в стандартной комплектации) и входном напряжении 5 В постоянного тока. Плата на базе процессора Atom E38xx может работать в широком температурном диапазоне от -40°C до +85°C.

Особенности

• Процессорная плата формата PC/104-Plus на базе процессора Intel® Celeron® J1900, N2807 или Atom E38xx
• До 8 Гб оперативной памяти DDR3L SO-DIMM
• Два COM, три USB 2.0 и один LAN GbE
• Поддержка двух независимых дисплеев: порты VGA и LVDS
• Расширяемость: один полноразмерный порт PCIe Mini и одна шина PC/104-Plus для ISA и PCI
• Память: SATA 3 Гб/с, mSATA и встроенный SSD (опционально)
• Входное напряжение: 5 В DC
• Диапазон рабочих температур: -40°C~+85°C

Применение

• Компактные встраиваемые системы
• Сбор, хранение и анализ данных
• Компактные панельные компьютеры
• Комплексы всепогодного исполнения
