Ethernet-счётные модули со встроенным коммутатором ET-7284/PET-7284 от ICP DAS

Новость 2259 Январь’2019

Модули ввода - вывода ET-7284 / PET-7284 оснащены высокоскоростными (32-разрядными) входами и 4 каналами дискретного вывода. Пользователю доступны различные режимы работы (счётчик, измерение частоты, подключение энкодера). А наличие встроенного WEB-интерфейса делает настройку модуля необычайно лёгкой.

Ethernet-счётные  модули могут похвастаться поддержкой распространённого протокола Modbus TCP/UDP, что в свою очередь позволяет интегрировать их с различными системами человеко-машинного интерфейса, СКАДА, ПЛК и другими программными продуктами.

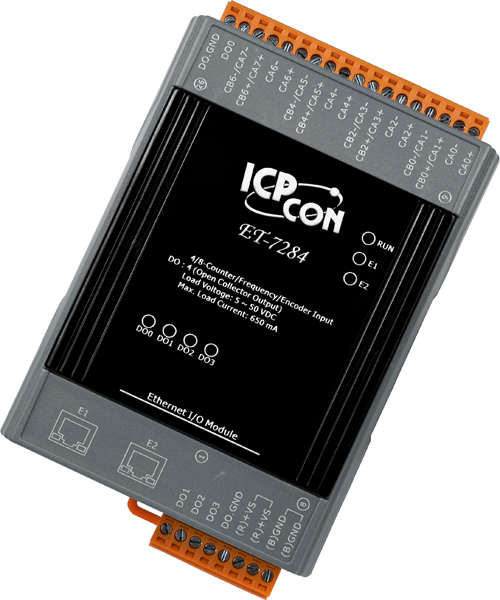

ethernet-счётный модуль ET-7284 со встроенным коммутатором

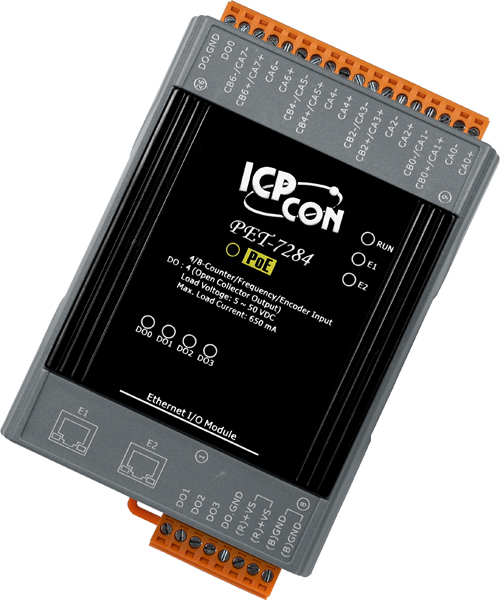

ethernet-счётный модуль PET-7284 со встроенным коммутатором

Особенности Ethernet-счётных  модулей:

  • Встроенный WEB-сервер
  • Конфигурирование через WEB-интерфейс

  • Встроенный ввод / вывод

    • 4/8 каналов дискретного ввода (Счетчик/Частота/Энкодер)
    • 4 канала дискретного вывода
  • Функция парного соединения модулей (I/O Pair Connection)
  • 2-портовый Ethernet коммутатор с возможностью подключения по цепочке (Daisy-Chain)
  • Поддержка протоколов Modbus TCP/UDP.
  • Двойной сторожевой таймер
  • Широкий диапазон рабочих температур: от -25 до + 75 ° C

Основные характеристики модулей ввода - вывода:

  ET-7284 PET-7284
Встроенное ПО
Встроенный WEB-сервер Да
WEB HMI Да
Парное соединение Да
Сетевой интерфейс
Ethernet 2 порта 10/100 Base-TX, функция LAN Bypass
Поддержка PoE ― Да
Протоколы Modbus TCP, Modbus UDP
Функции безопасности Вход при помощи логин/пароля, IP фильтр
Двойной сторожевой таймер Да, Модуль (0,8 секунд), Связь (настраивается)
Индикация
Работа Да
Ethernet-статус Да
Состояние ВХ/ВЫХ Да
Питание PoE ― Да
Изоляция
Ethernet 1,5 кВ пост. Тока ―
ВВ/ВЫВ 2 кВ пост. Тока
Защита
ESD (IEC 61000-4-2) ±4 кВ для каждого канала и ±8 кВ для случайной точки
EFT (IEC 61000-4-4) ±4 кВ для линии питания
Surge (IEC 61000-4-5) ±2 кВ для линии питания
Питание
Защита от неверной полярности Да
Напряжение питания 12~48 В. пост. тока
Напряжение питания, PoE ― Да
Потребление 4,2 Вт. 4,4 Вт.
Конструктив
Размеры (ДхШхВ)  120 мм. х 76 мм. х 38 мм.
Монтаж На ДИН-рейку или Настенный
Условия эксплуатации
Рабочая температура -25 ~ +75 °C
Температура хранения -30 ~ +80 °C
Влажность 10 ~ 90%, без образования конденсата

Характеристики каналов ВВ/ВЫВ

Характеристики входных каналов счёта
Режимы работы 4-канальный счётчик (режимы: CW/CCW, Pulse/Dir, Quadrant)
8-канальный счётчик (прямой счет, частотомер)
Тип входа "Мокрый" (NPN)
Тип Счётчик, Частотомер, Вход энкодера
Разрядность 32 Бита
Уровень логической 1 +3,5 В.~ +30 В. пост. тока
Уровень логического 0 Макс. +1 В. пост. тока
Фильтр нижних частот 1 ~ 32767 мкс
Поканальная настройка Да
Максимальная скорость 3.5 В. ~ 10 В. пост. тока: 200 кГц
10 В. ~ 30 В. Пост. тока: 150 кГц
Погрешность 1 Гц ~ 200 кГц: ±0.025% (Примечание)
200 кГц ~ 1 МГц: ±0.1%
Сохранение значения счётчика Да
Дискретный выход
Количество 4
Тип NPN
Максимальный ток нагрузки 650 мА на канал
Напряжение нагрузки +5 В. ~ +50 В.
Защита от перенапряжения 60 В. пост. тока
Защита от перегрузки 1,4 А
Защита от короткого замыкания Да
Значение выхода при подаче питания Да, настраивается
Безопасное значение выхода Да, настраивается

Примечание

Диапазон частот Погрешность
1Гц ~ 10 Гц 0,01 Гц
10Гц ~ 10 кГц 0,5 Гц
10кГц ~ 100 кГц 15 Гц
100кГц ~ 200 кГц 30 Гц

Получить более подробную техническую консультацию, взять на тестирование и приобрести продукцию ICP DAS можно у официального партнера ICP DAS – компании «Ниеншанц-Автоматика» по указанным ниже телефонам и электронной почте:

  • Санкт-Петербург: (812) 326-59-24,
  • Москва: (495) 980-64-06,
  • Екатеринбург: (343) 311-90-07,
  • Новосибирск: (383) 330-05-18,
  • Алматы: +7 (727) 346-97-17,
  • ipc@nnz.ru
