TDS-718i-D – сервер последовательных устройств с PoE в миниатюрном корпусе

Введение:

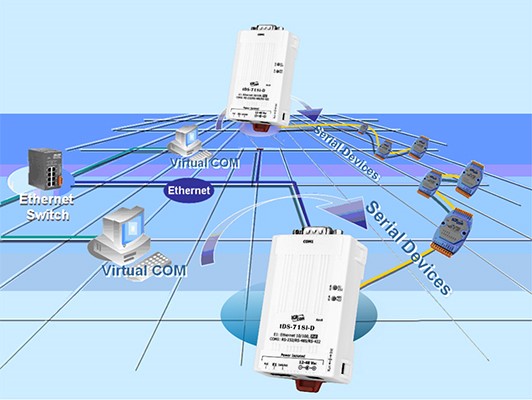

tDS-718i-D позволяет производить прозрачное подключение любых устройств с последовательным интерфейсом к сети Ethernet, помимо этого позволяет снять ограничения на длину кабеля, которые свойственны устаревшей технологии последовательной связи. Его можно легко использовать для удаленного управления устройствами с последовательным интерфейсом через сеть Ethernet.

С помощью утилиты VxComm встроенный COM-порт tDS-718i-D можно виртуализировать в стандартный COM-порт ПК в Windows. Большинство устройств с последовательным интерфейсом не имеют сетевых портов; tDS-718i может добавить сетевое подключение к ним. Следовательно, пользователи могут прозрачно получать доступ или контролировать их через Ethernet без модификации программного обеспечения.

tDS-718i-D также имеет развязку по цепям питания 1000 В постоянного тока и защиту от электростатического разряда +/- 4 кВ, благодаря чему, чувствительные цепи защищены от скачков электрического тока.

«Утилита VxComm»

Утилита VxComm поддерживает самые популярные операционные системы, включая 32-битную и 64-битную Windows 10/2016/2012/8/7. Виртуальный COM работает прозрачно и не зависит от протокола, обеспечивая идеальную интеграцию с рабочей станцией. Утилита предоставляет простой интерфейс конфигурации, который можно использовать для быстрого создания и подключения виртуальных COM-портов к одному или нескольким модулям серии tDS-700. Кроме того, утилита содержит встроенную терминальную программу, поэтому пользователи могут отправлять/получать команды/данные через терминальную программу для базового тестирования.

«Низкое энергопотребление»

Серия tDS-700 полностью совместима со стандартом IEEE 802.3af (классификация, класс 1), что позволяет при использовании кабеля витая пара 5 категории получать питание от PoE коммутатора, такого как NS-205PSE. Кроме того, устройство серии tDS-700 также может питаться от источника постоянного тока 12...48 В. Серия tDS-700 отличается сверхнизким потреблением энергии, поэтому она может снизить скрытые расходы, вызванные повышением цен на топливо и электроэнергию, особенно когда у вас установлено большое количество серверов устройств. Снижение энергопотребления за счет tDS-700 также окажет положительное влияние на окружающую среду.

«Веб-сервер»

Серия tDS-700 оснащена мощным 32-битным микроконтроллером, обеспечивающим эффективную обработку сетевого трафика. Она также имеет встроенный веб-сервер, который обеспечивает интуитивно понятный веб-интерфейс управления, позволяющий пользователям изменять настройки модуля, включая DHCP/статический IP, шлюз/маску и последовательные порты.

«Защита от статического электричества» и «заземление корпуса»

Устройство серии tDS-700 предлагает технологию защиты от электростатических разрядов с использованием супрессора, защищающую вашу систему от повреждений, вызванных скачком напряжения.

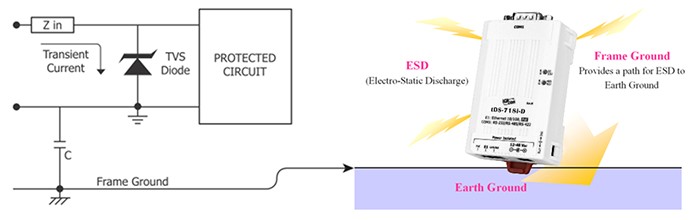

Как работает супрессор?

При нормальных условиях эксплуатации супрессор обеспечивает высокий импеданс (разомкнутая цепь) для защищаемого компонента. Когда напряжение превышает допустимые пределы, супрессор вызывает лавинный пробой и обеспечивает низкоимпедансный путь для переходного тока. В результате переходный ток отводится от защищаемых компонентов через супрессор. Устройство возвращается в состояние высокого импеданса, когда временная угроза исчезает.

Свойства:

•

  Обеспечивает подключение любого устройства с интерфейсом RS-232/422/485 к Ethernet
• Передача данных через виртуальный COM или необработанное TCP соединение
• 10/100 Base-TX Ethernet, RJ-45 x 1 (автосогласование, авто MDI/MDIX, LED индикаторы)

•

  Эффективная обработка сетевого трафика, благодаря 32-битному микроконтроллеру
• Виртуальный COM-драйвер для 32/64-битной Microsoft Windows XP/7/8/2012/2016/10
• Сторожевой таймер, подходящий для использования в тяжелых условиях



• Изоляция 1000 В постоянного тока и защита от электростатического разряда +/- 4 кВ
• Автоматический контроль направления RS-485
• Питание: PoE (IEEE 802.3af, класс 1) и разъем постоянного тока
• Парное соединение (последовательный мост, последовательный туннель)



• Работа в режиме клиента TCP-клиента/сервера.
• Поддерживает UDP responder для обнаружения устройства (поиск UDP)
• Статический IP или DHCP
• Простое обновление прошивки через Ethernet (BOOTP, TFTP)
• Веб-сервер для настройки (HTTP)
• Миниатюрный форм-фактор и низкое энергопотребление.

•

  Превосходное соотношение цена/качество
• Соответствует RoHS, не содержит галогенов
• ODM сервис
