Сетевой шлюз GW-2139M между BACnet MS/TP и Modbus TCP

Новость 3483 Август’2019

Сетевой шлюз GW-2139M между BACnet MS/TP и Modbus TCP

GW-2139M – это сетевой шлюз, поддерживающий сетевые протоколы Modbus TCP и BACnet MS/TP и обеспечивающий работу оборудования в качестве Master устройства. Протокол BACnet Master Slave Token Passing (MS/TP) используется для передачи информации между устройствами.

GW-2139M содержит большое количества объектов BACnet (AI, AO, AV, BI, BO, BV, MSI, MSO, MSV), что дает гибкость в отображении регистров Modbus TCP в любой комбинации BACnet объектов. Поддерживаются следующие блоки взаимодействия BACnet: DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A. Передачу данных можно настроить через ICPDAS Utility.

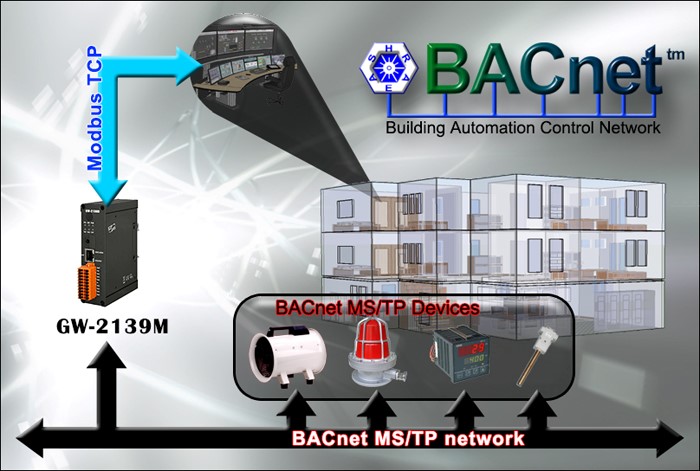

Сетевой шлюз GW-2139M между BACnet MS/TP и Modbus TCP

Применение

Сетевой шлюз GW-2139M между BACnet MS/TP и Modbus TCP

  • Автоматизация зданий
  • Контроль отопления, вентиляции и кондиционирования
  • Управление освещением
  • Контроль доступа
  • Управление и контроль системы пожарной сигнализации

Особенности

  • Чтение/запись стандартных BACnet объектов через Modbus
  • Настраиваемый BACnet MS/TP master
  • Настраиваемый Modbus TCP Server
  • Простота преобразования данных между протоколами
  • Поддержка BACnet объектов типа AI, AO, AV, BI, BO, BV, MSI, MSO, MSV
  • Поддержка Modbus типов данных: Битовые переменные, входные, внутренние регистры
  • Изменение свойств объектов BACnet через регистр Modbus

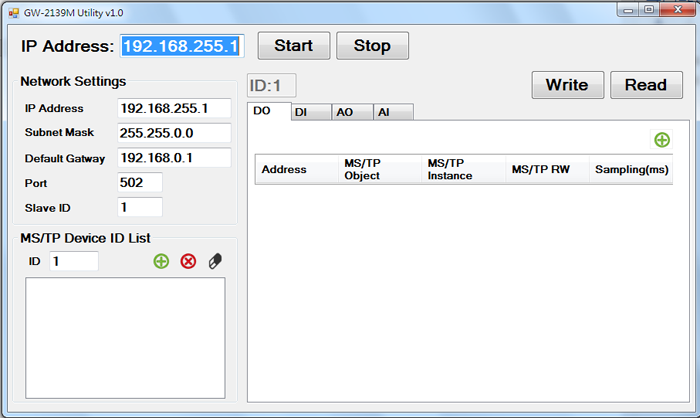

ICPDAS Utility

  • Интерфейс для настройки параметров сети Modbus TCP
  • Интерфейс для настройки BACnet MS/TP

Сетевой шлюз GW-2139M между BACnet MS/TP и Modbus TCP

Характеристики

Ethernet
Контроллер 10/100Base-TX Ethernet контроллер (Auto-negotiating, Auto_MDIX)
Разъем RJ-45 с индикатором Ethernet
Протокол Modbus TCP Server
Максимальное количество подключений 8
Интерфейс RS-485
Разъем Клеммная колодка (D+, D-)
Скорость передачи (бит/с) 9600, 19200, 38400, 76800
Терминальный резистор Встроенныйрезистор 120 Ом, включить/отключить
Изоляция 3 кВ пост. тока для внутренней логики, 2,5 кВ опторазвязка
Протокол BACnet MS/TP Master
Максимальное количество подключений 32
BIBB DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A
Питание
Защита Защита от неверной полярности
Защита EMS ESD, Surge, EFT
Напряжение питания +10 В пост. тока ~ +30 В пост. тока
Энергопотребление 5 Вт @ 24 В пост. тока
Светодиодные индикаторы
Светодиодный индикатор Питание (1), статус BACnet MS/TP (1), BACnet MS/TP Net(1),
Modbus TCP TxD/RxD/Link (3)
Индикатор Ethernet Статус Ethernet (RJ-45) (2)
Корпус
Монтаж DIN-рейка
Корпус Металлический
Габариты (Ш x Д x В) 33 x 120 x 116 мм
Условия хранения и эксплуатации
Температура эксплуатации -25 ~ 75 °C
Температура хранения -30 ~ 80 °C
Влажность 10 ~ 90%, без образования конденсата

Информация о моделях

GW-2139M Шлюз между BACnet MS/TP и Modbus TCP
