Прозрачные «дисплеи-близнецы» Beneq, адаптированные инженерами КБ отдела промышленных ПК

Партнер «Ниеншанц-Автоматика» - компания «Элкус», выполняя НИОКР по оснащению российских самолетов бортовым радиоэлектронным оборудованием, разработала панель управления с многофункциональными дисплеями. В ходе разработки и изготовления панели была сформулирована отдельная задача акцентирования внимания пилотов на существенно важной полетной информации. Соответственно, сигнализирующие об этом средства должны отвечать специальным эргономическим требованиям, предъявляемым к приборам, размещаемым в кабине пилотов.

Для решения данной проблемы была организована встреча сотрудников «Ниеншанц-Автоматика» и «Элкус» и совместно выработана техническая идея на основе демоверсии сегментного прозрачного дисплея Beneq ELT15S-1500 (артикул 00-06106896). Отмечено, что технические характеристики данной модели наиболее полно соответствуют требованиям, предъявляемым к средствам, с помощью которых возможно решение задачи акцентирования внимания пилотов.

Преимущества дисплея ELT15S-1500:

• Высокая прозрачность ~80% (этот уровень соответствует уровню прозрачности фонаря кабины);
• Высокие показатели ударопрочности, виброустойчивости и работоспособность в широком температурном диапазоне;
• Небольшие геометрические размеры и возможность вывода схемы управляющей электроники дисплеем в удобное место на удалении до 60см от экрана дисплея;
• Высокая яркость сегментов (1500 Кд/м2), позволяющая распознавать символы в условиях солнечной засветки, и возможность регулировки уровня яркости в зависимости от внешних условий освещенности;
• Крупный, хорошо считываемый с места пилота размер сегментов-символов, допускающий только одновариантную их трактовку.

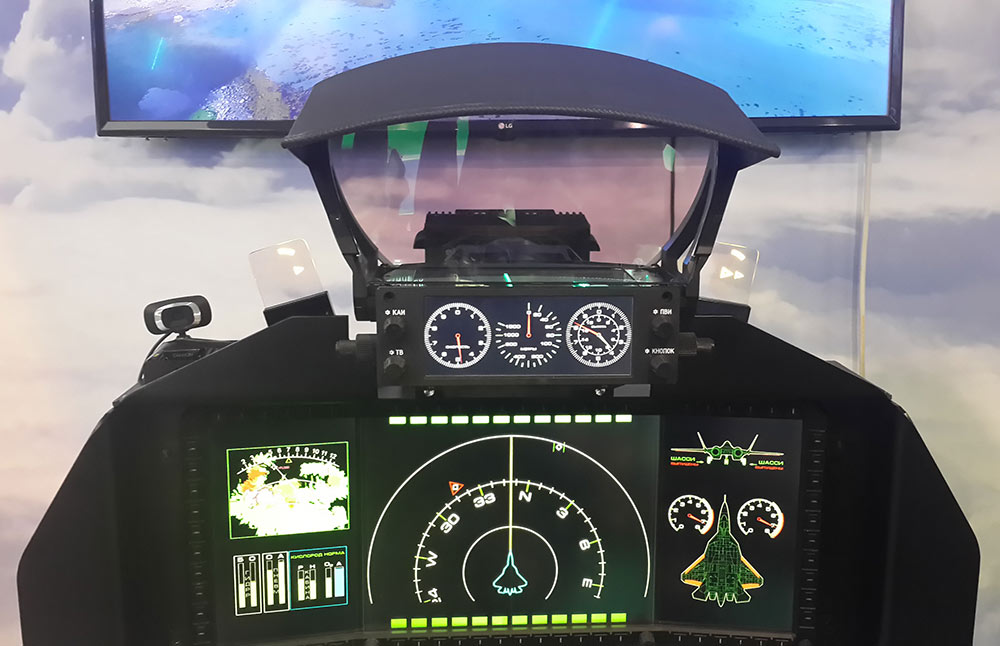

В соответствии с предлагаемой технической идеей два прозрачных дисплея должны быть коммутационно соединены с панелью управления, расположены по краям панели, быть в пределах поля зрения пилотов и информация на них должна отображаться синхронно.

Данная задача была решена инженерами КБ отдела промышленных ПК компании «Ниеншанц-Автоматика»: внесены изменения в программу управления, дисплеи коммутированы посредством одного кабеля, по которому осуществляется управление и питание, и они подготовлены для быстрой и безопасной интеграции в демонстрационную панель управления самолетом.

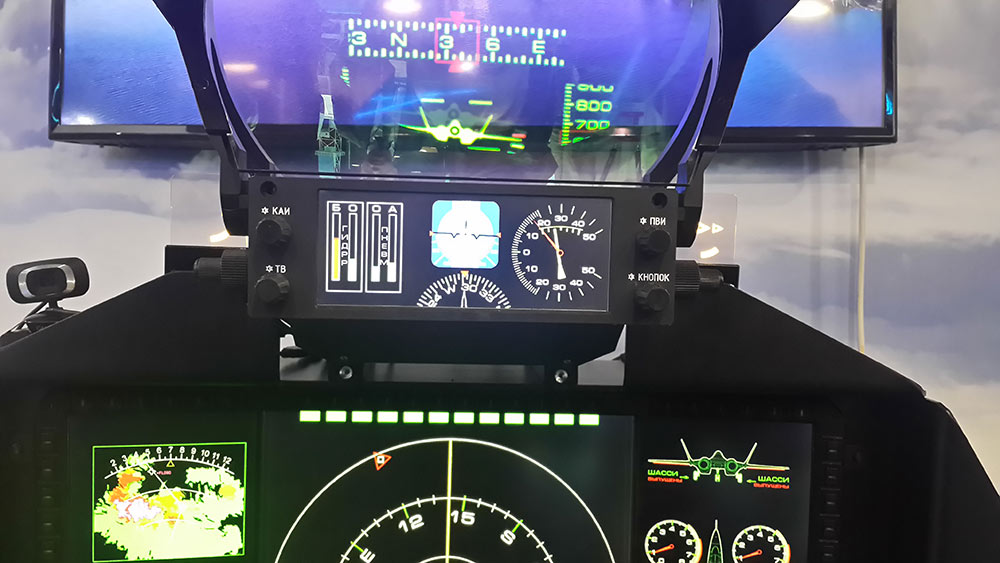

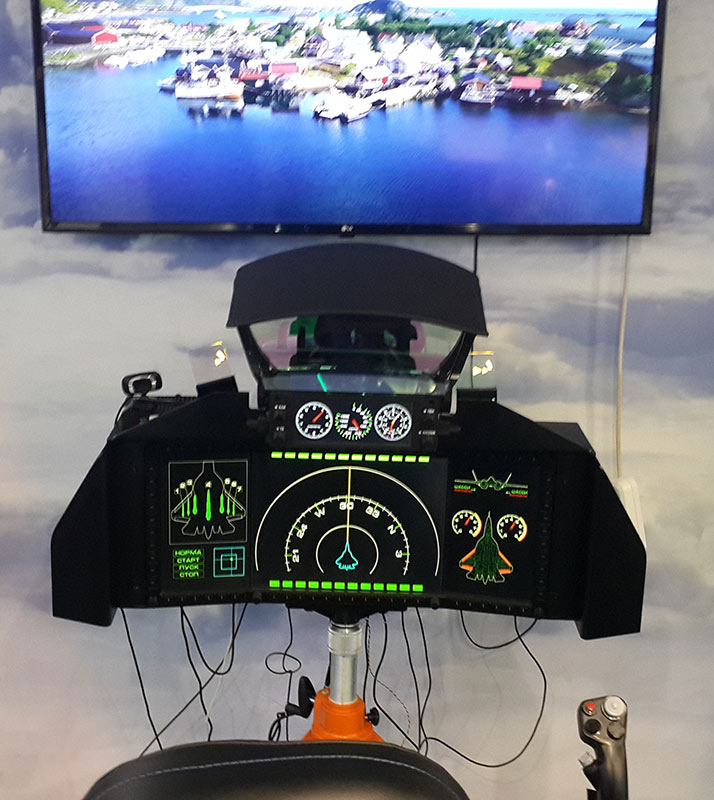

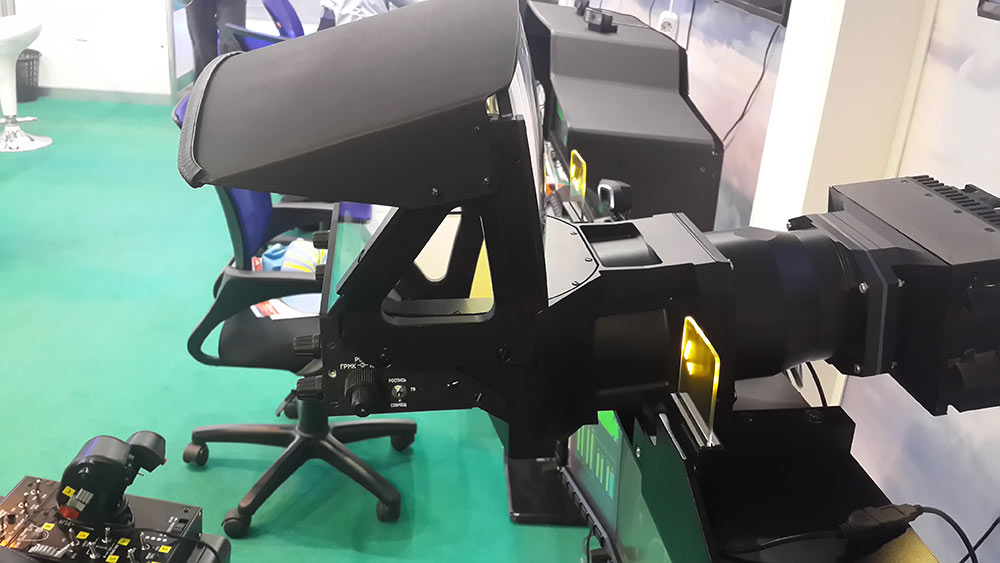

Сотрудники «Элкус» подготовили для выставки в Жуковском МАКС-2019 стенд, частью которого и стала демонстрационная панель с «дисплеями-близнецами».

С информацией об электролюминесцентных дисплеях можно ознакомиться в разделе «мониторы и дисплеи» сайта.

«Ниеншанц-Автоматика» является официальным дистрибьютором Beneq в России и странах СНГ, и представляет весь спектр промышленных решений этого производителя, а также оказывает информационную, сервисную и техническую поддержку.
