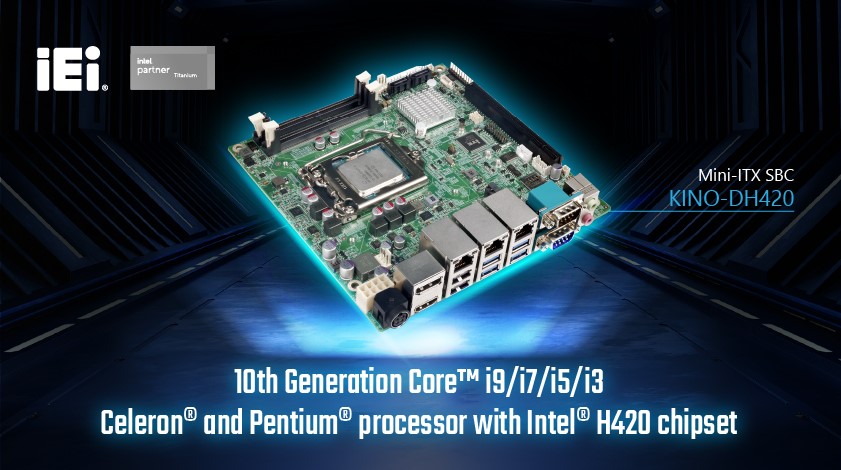

KINO-DH420 от IEI: компактность, мощность и многозадачность

Тенденция, связанная с уменьшением размеров компьютерных вычислительных систем в последнее время, затрагивает и классические решения на базе ATX-образных материнских плат. Производители комплектующих вводят более широкую поддержку mini-ITX формата, позволяющего использовать компактные корпуса без потерь вычислительной мощности, поддержки типа и общего объема периферийного оборудования.

Широкая поддержка интерфейсов расширения

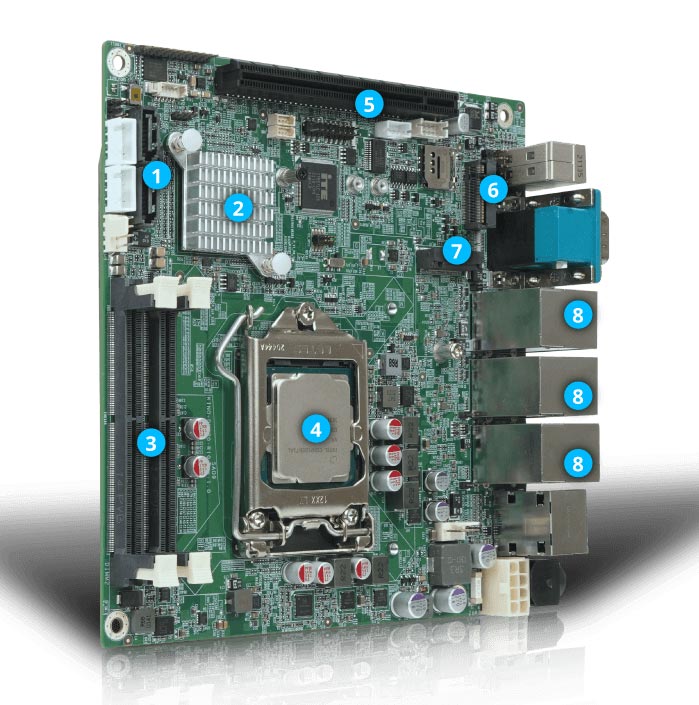

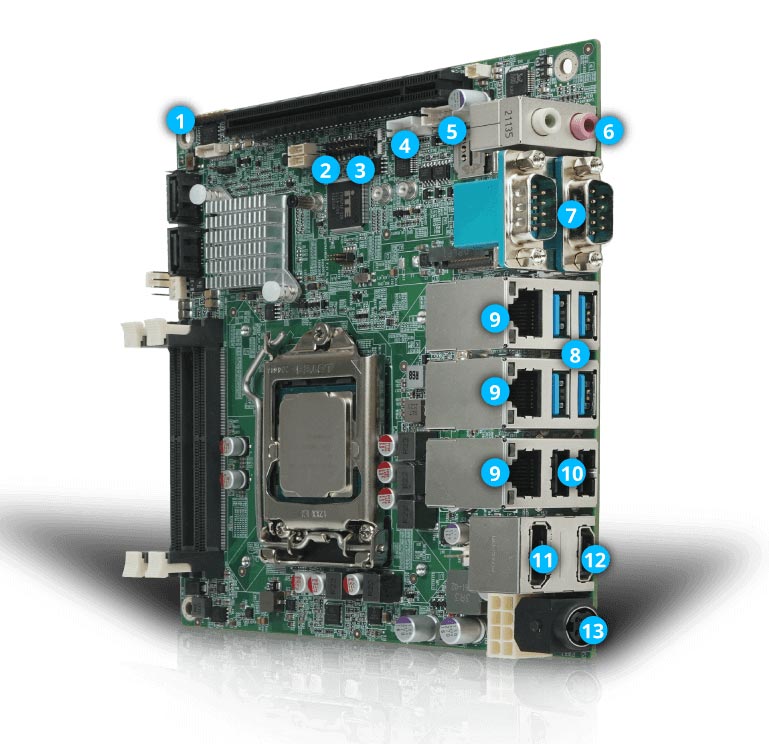

Несмотря на компактный размер, плата KINO-DH420 от IEI обладает большими возможностями подключения современного набора беспроводных интерфейсов. Она способна работать в рамках мультиполосной телекоммуникационной сети и обеспечить подключение к широкому набору стороннего оборудования через последовательные интерфейсные шины. Блок-схема платы представлена на Рисунке 1, а расположение набора портов на печатной плате и их описание в Таблицах 1, 2.

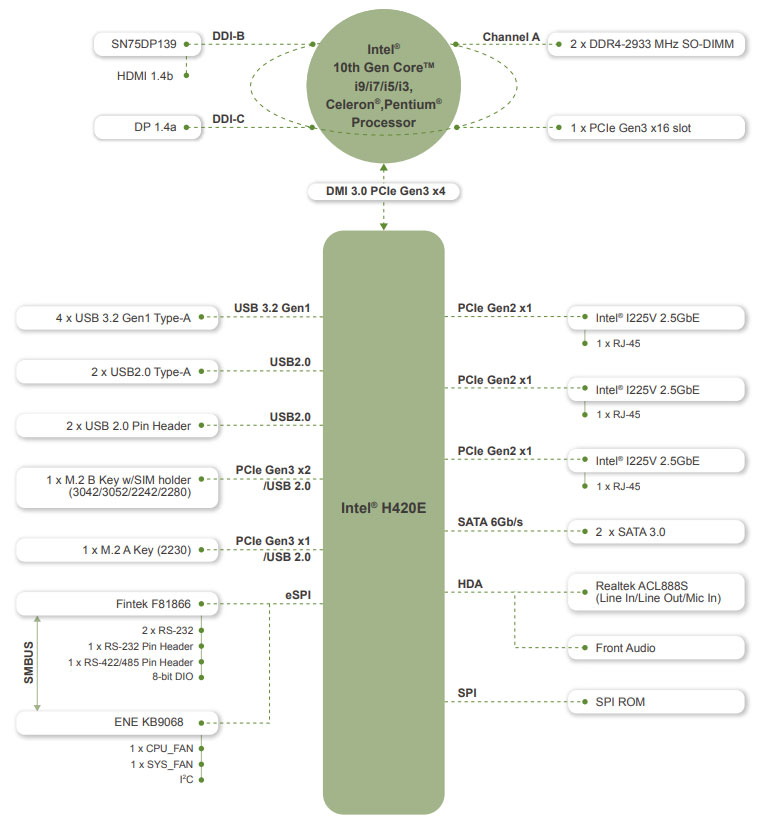

Рисунок 1 - Блок-схема KINO-DH420

Таблица 1

Таблица 2

KINO нового поколения, благодаря поддержке 10-го поколения процессоров Intel, демонстрирует значительную прибавку производительности относительно предшественников на 8/9 поколении. В совокупности с чипсетом H420, платы получают ряд полезнейших для задач промышленной автоматизации свойств:

1. Наличие трех высокоскоростных контроллеров Intel I225V 2.5GbE, позволяющих обеспечить не только хороший уровень пропускной способности, но и возможность работать сразу в трех независимых LAN-сетях одновременно, например, с внутренней промышленной сетью предприятия, интранетом и внешней сетью Internet.
2. Плата поддерживает работу двух независимых дисплеев через интерфейсы HDMI 1.4b и DP 1.4, при этом оба коннектора обеспечивают работу в разрешении 4K.

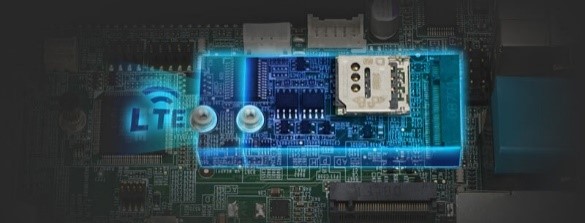

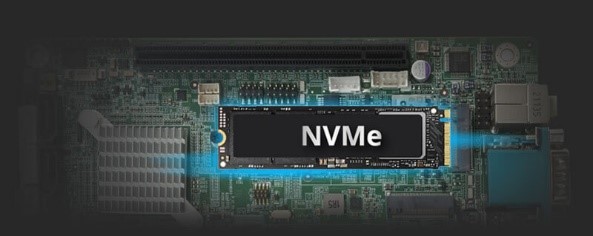

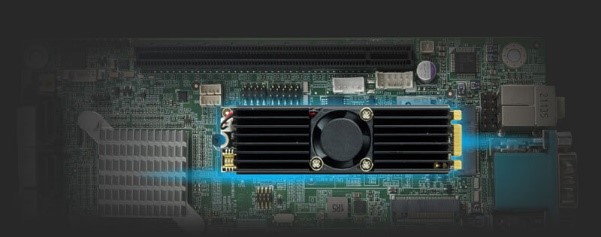

3. Что касается М2 интерфейсов, то на плате располагается M.2 2230 A Key (сигнал PCIe Gen3 x1 и USB 2.0), позволяющий подключать WiFi/Bluetooth модули (включая последнее поколение 6E), и многофункциональный M.2 B Key (варианты подключаемых модулей представлены в таблице 3).

Таблица 3

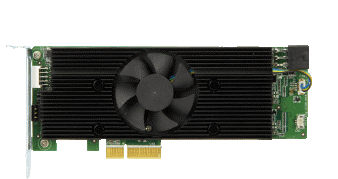

1. На плате имеется полноценный PCI-e x16 слот 3 поколения, что обеспечивает возможность подключения огромного количества коммерческих модулей, в том числе графических карт GPGPU, карт захвата, ускорителей вычислений различного типа и конфигурации.

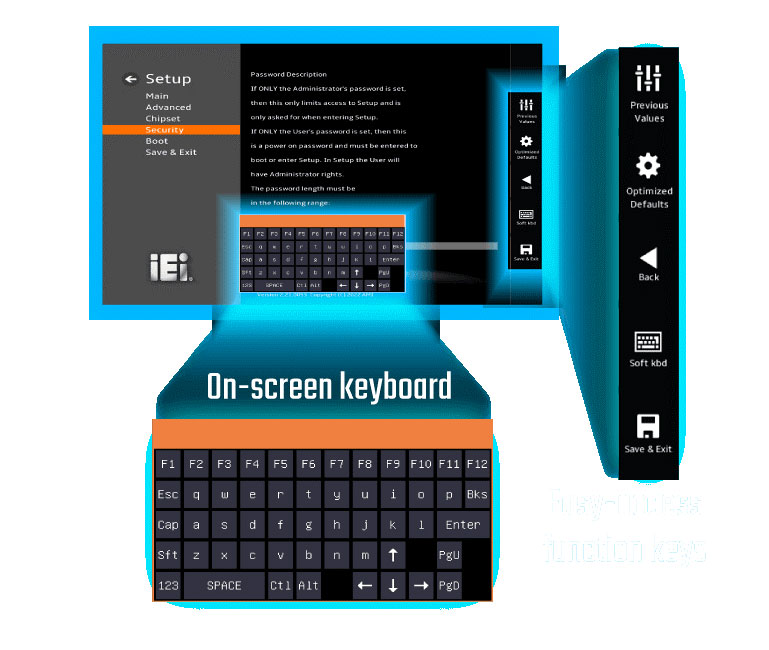

1. KINO-DH420 работает с новой оболочкой BIOS (tBIOS) от компании IEI. Удобство настроек значительно повысилось с учетом наличия графического интерфейса, экранной клавиатуры и функциональных кнопок.

Благодаря многолетнему опыту, IEI постоянно совершенствует дизайн продукции и качество производства, стремясь удовлетворить любые потребности своих клиентов. С учетом форм-фактора mini-ITX, плата KINO-DH420 подходит для решения огромного многообразия ресурсоемких промышленных задач в рамках тонкого клиента, однако, ничего не мешает расположить KINO в стандартном стоечном или настольном решении с подключением полноразмерных периферийных устройств, например, ускорителей вычислений.

Товары из статьи

Доступно к заказу

KINO-DH420 6142574

329.82 USD 33 831.65 тенге

Сравнить В закладки

Доступно к заказу

Mustang-V100-MX8 6125581

1 001.94 USD 102 775.10 тенге

Сравнить В закладки

Доступно к заказу

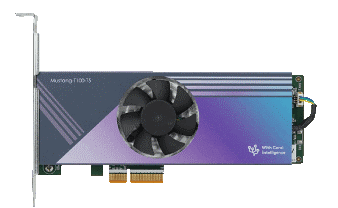

Mustang-T100-T5 6139691
