Решение ICP DAS по контролю за окружающей средой и электропотреблением

Тенденции к переходу на системы интеллектуального учета электроэнергии наблюдаются по всему миру. Системы автоматического учета позволяют избавиться от ручного труда, ошибок человеческого фактора из-за неверного сбора данных, и самое главное - обеспечивается точный, более частый и одномоментный сбор данных по всем электросчетчикам в сети. Это позволяет поставщикам электроэнергии получать оперативные данные по потреблению, формировать точные балансы и эффективно снижать свои потери.

Также на потери особое влияние оказывает окружающая среда, и именно грамотное внедрение системы контроля способствует снижению производственных и эксплуатационных расходов, при этом теряется меньше сырья, производится меньше отходов, потребляется меньше энергии.

Для решения этих задач ICP DAS предлагает использовать:

• Изолированный трехфазный интеллектуальный измеритель мощности PM-3133i-160P для сбора информации о мощности установок и оборудования.
• Регистратор данных температуры и влажности DL-100TM485P используется для контроля и регистрации температуры, влажности и запыленности в чистых помещениях.
• Другой модуль регистратора данных температуры и влажности, DL-1020, отслеживает и записывает те же параметры, но на производственных линиях.
• Концентратор измерителя мощности PMC-5231 используется для передачи данных о мощности, температуре, влажности и концентрации твердых частиц в чистых помещениях и производственных линиях в центр управления через Ethernet (Modbus TCP).
• Промышленный светодиодный дисплей iKAN-124 используется для отображения собранной информации о температуре, влажности и концентрации твердых частиц в чистых помещениях и производственных линиях, а также для аварийного оповещения в случае возникновения чрезвычайных ситуаций или особых условий.

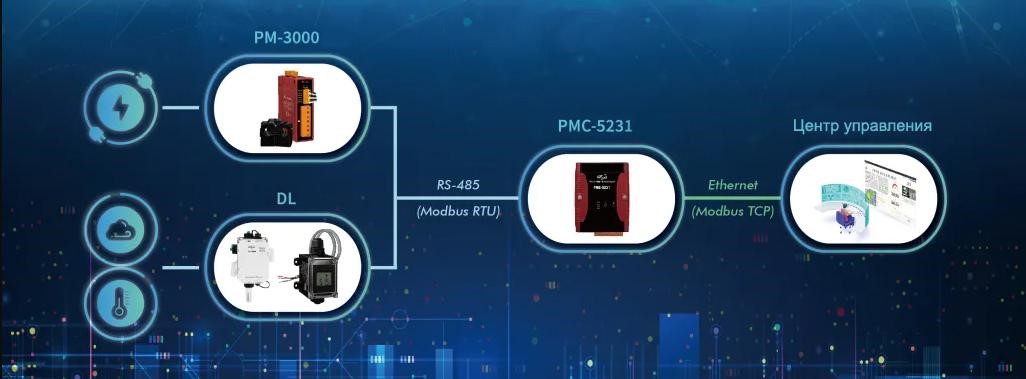

Структура решения

Концентраторы измерителей мощности серии PMC поддерживают различные протоколы связи, такие как Modbus TCP/RTU, SNMP и MQTT. Данные могут быть зашифрованы и переданы в программное обеспечение облачного мониторинга через протокол MQTT.

Электросчетчик-концентратор PMC-5231 обеспечивает запись в режиме реального времени электрооборудования и отчеты о мощности, вычисляет суточную статистику энергопотребления, которая используется для управления эффективностью производства. Блок контроля может понять состояние энергопотребления машины из ежедневных, еженедельных и ежемесячных отчетов, тем самым улучшая мониторинг затрат на энергопотребление.

Концентратор измерителя мощности PMC-5231 обеспечивает функцию восстановления данных. При сбое сети система будет продолжать работать в обычном режиме, а данные, созданные в период сбоя, будут сохранены. После повторного подключения PMC-5231 к сети сохраненные данные будут возвращены в центр управления, чтобы обеспечить полное восстановление данных и эффективно предотвратить потерю данных из-за сетевых сбоев.

Модули измерения твердых частиц и газов серии DL-1000 поддерживают различные протоколы связи и могут передавать полученные данные через протоколы связи DCON, Modbus TCP/RTU и MQTT. Для легкой интеграции в существующую систему мониторинга модули этой серии могут использовать наиболее распространенные интерфейсы связи, такие как RS-485, Ethernet и PoE.

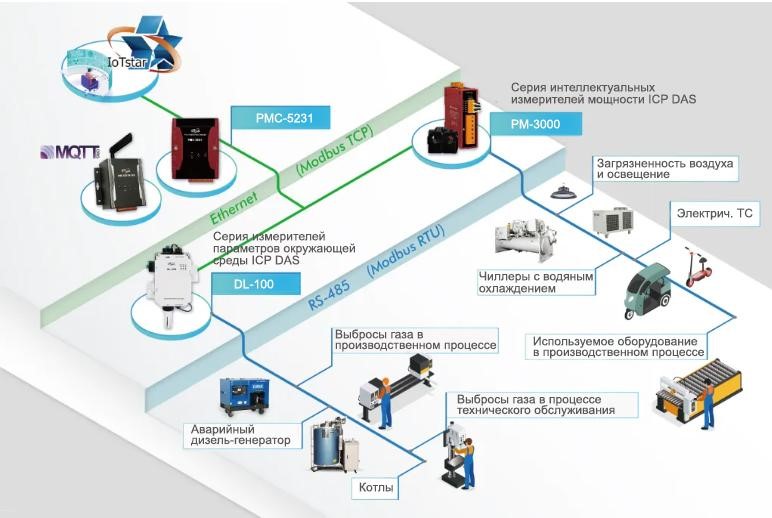

Решение ICP DAS по контролю за окружающей средой и энергопотреблением поможет компаниям получать информацию о потреблении энергии и выбросах парниковых газов в процессе производства, а также управлять коэффициентами выбросов углерода. Среди них серия модулей датчиков воздуха, которые могут регистрировать количество газа, выбрасываемого производственными линиями, заводами, дизельными генераторами и котлами. Собранная информация будет включать выбросы газов в процессе производства и технического обслуживания, хладагенты для морозильных камер/холодильных камер и оборудование для кондиционирования воздуха. Ряд интеллектуальных счетчиков электроэнергии может собирать выбросы энергии, возникающие при потреблении энергии, например, энергопотребление чиллеров с водяным охлаждением, кондиционеров, освещения, оборудования, используемого в производственном процессе, и электромобилей.

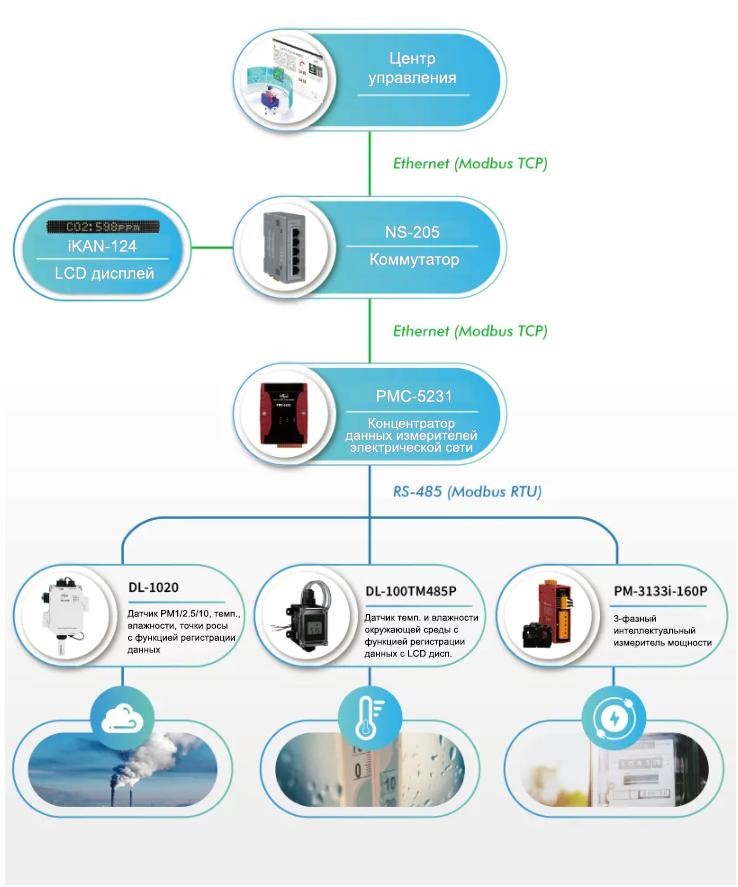

Схема сбора данных

С помощью концентратора измерителя мощности PMC-5231 данные о газе и напряжении, текущий коэффициент мощности, совокупное потребление энергии (кВтч), другие файлы записи мощности и данные о выбросах углерода интегрируются и автоматически отправляются в программное обеспечение облачного управления IoTstar IIoT. Механизм восстановления данных концентратора измерителя мощности гарантирует, что центр управления получит полные данные.

IoTstar - программное обеспечение для управления облаком IIoT, разработанное ICP DAS, может удаленно контролировать и управлять PMC-5231 и подключенными к нему модулями ввода-вывода, устройствами и оборудованием. С сервисом панели мониторинга IoTstar каждый концентратор измерителя мощности имеет независимую панель инструментов, которая графически визуализирует такие данные, как качество воздуха, напряжение, текущий коэффициент мощности, совокупное потребление энергии (кВтч), а также выбросы углерода в реальном времени. Служба отчетов IoTstar предоставляет статистику отчетов и службы запросов. Отчеты могут быть предоставлены в форматах файлов PDF или Excel.
