Тестирование мини-компьютера EAC Mini EACIL20 от Winmate

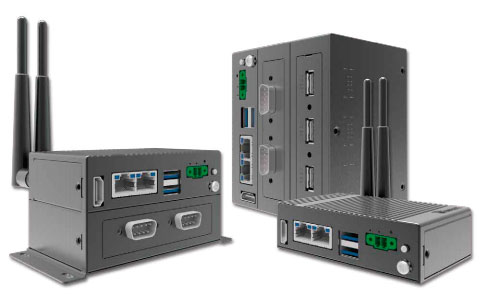

EAC Mini EACIL20 - это промышленный шлюз IoT с энергоэффективным процессором Intel серии Apollo Lake - Celeron N3350, и большими возможностями расширения. Модули расширения предлагают отличные возможности: от дополнительных последовательных интерфейсов, USB-портов до Bluetooth 4.0, Wi-Fi и 4G. Все необходимые разъемы позволят EAC Mini EACIL20 собрать данные с производственных объектов, а с помощью беспроводной связи – отправить их непосредственно на облачный сервер. Компактные размеры и модули расширения с более чем 30 различными комбинациями делают EAC Mini подходящим для широкого применения в автоматизации, сфере интернета вещей (IoT) и других комплексных системах промышленной индустрии.

Аппаратная составляющая

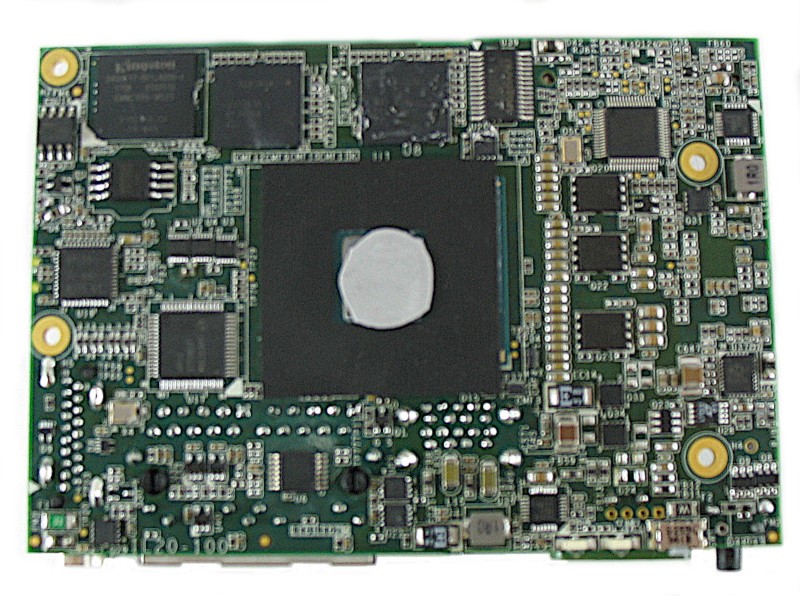

EAC Mini EACIL20 разработан на базе современного процессора Intel Celeron N3350 с тактовой частотой 1.1 ГГц, имеющего встроенный графический адаптер Intel HD Graphics и, благодаря наличию интерфейса HDMI, способному выводить изображение в разрешении FullHD. Устройство оснащено распаянными на плате 4 ГБ оперативной памяти LPDDR3 1866МГц и накопителем 32ГБ eMMC. Возможна установка накопителя mSATA объёмом до 1ТБ.

Комплектация

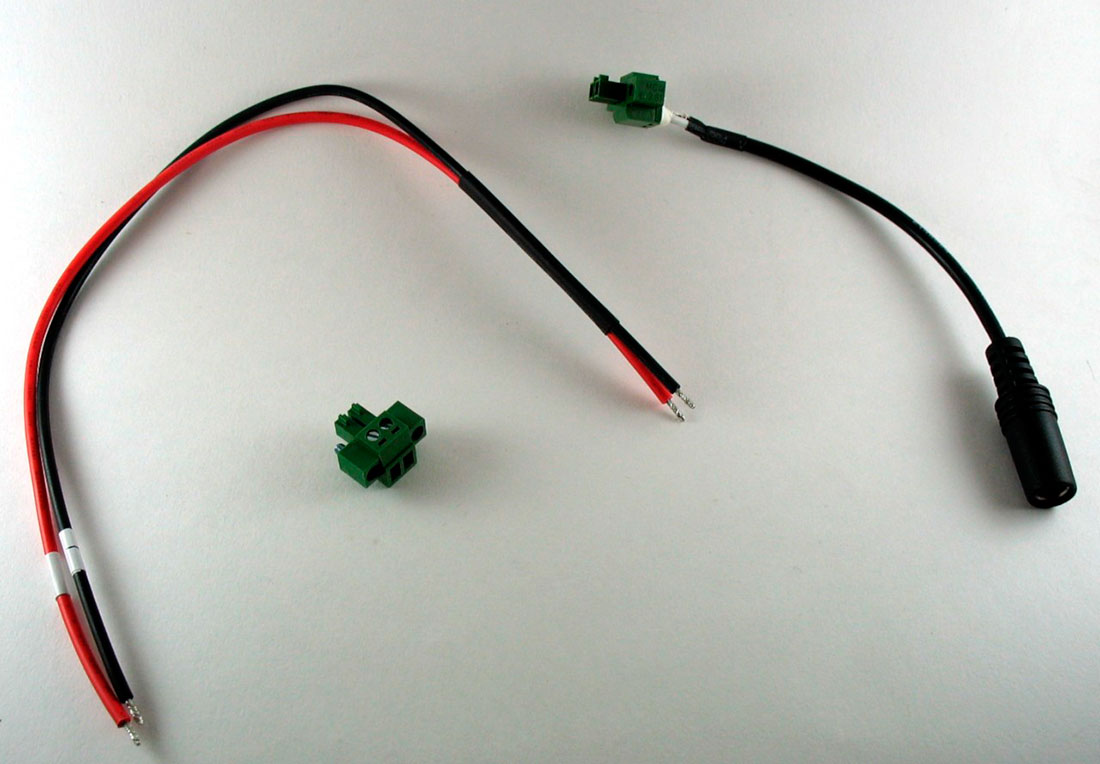

В стандартную комплектацию входит: диск с драйверами, клеммная колодка 2х-контактная, кабель-переходник с 2.5Ø «мама» на клеммная колодка 2х-контактная, кабель для подключения внешнего питания к клеммной колодке.

Конструкция

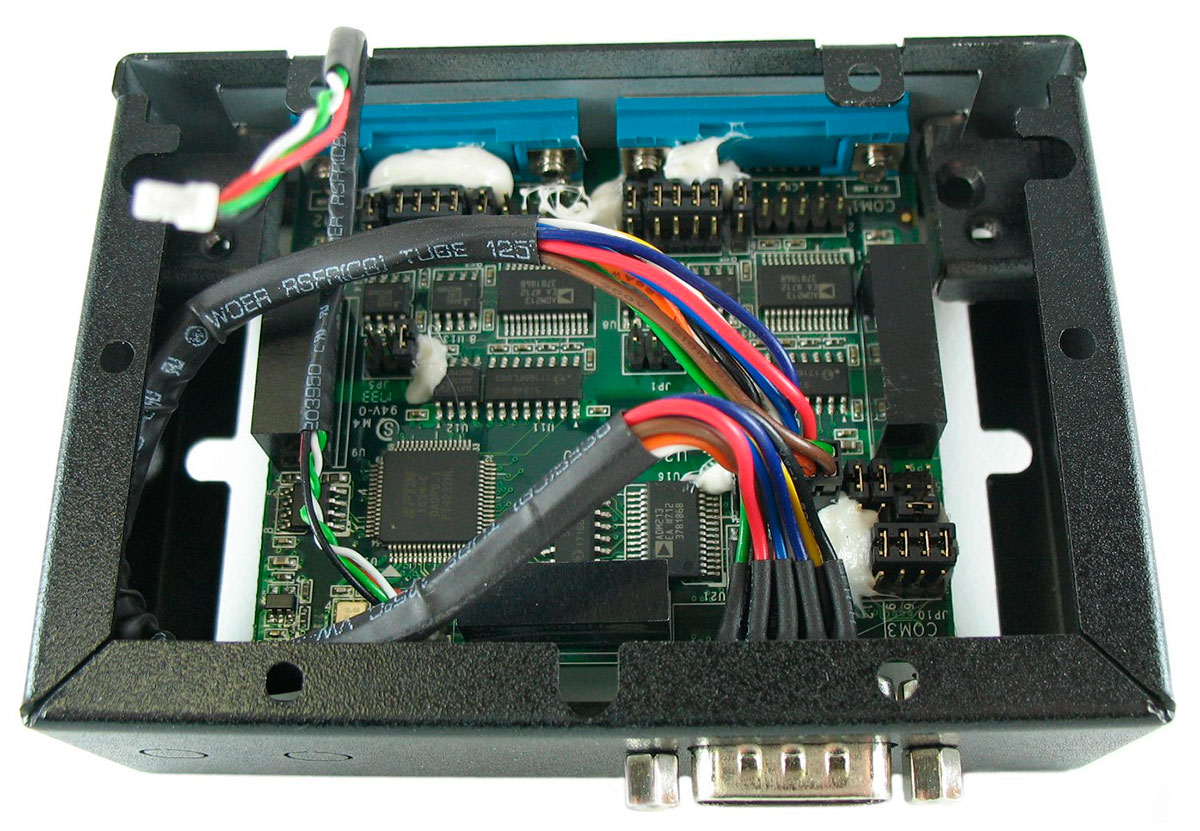

Рассматриваемое нами устройство выполнено в компактном корпусе черного цвета размером 100 х 60 х 70 мм. Состоит из двух модулей: собственно процессорного, и дополнительного модуля 3 х RS232/422/485 (аппаратно переключаемые, с изоляцией).

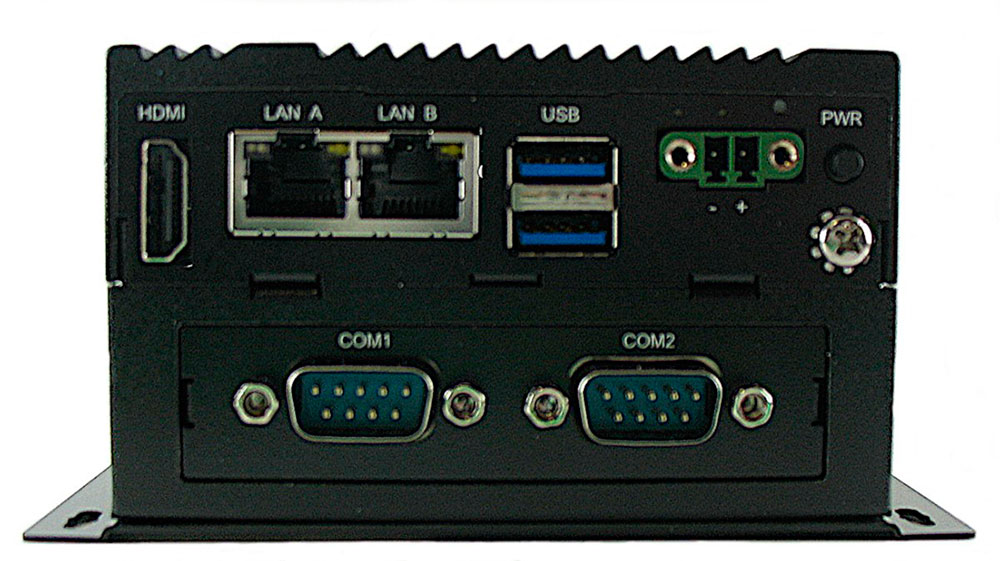

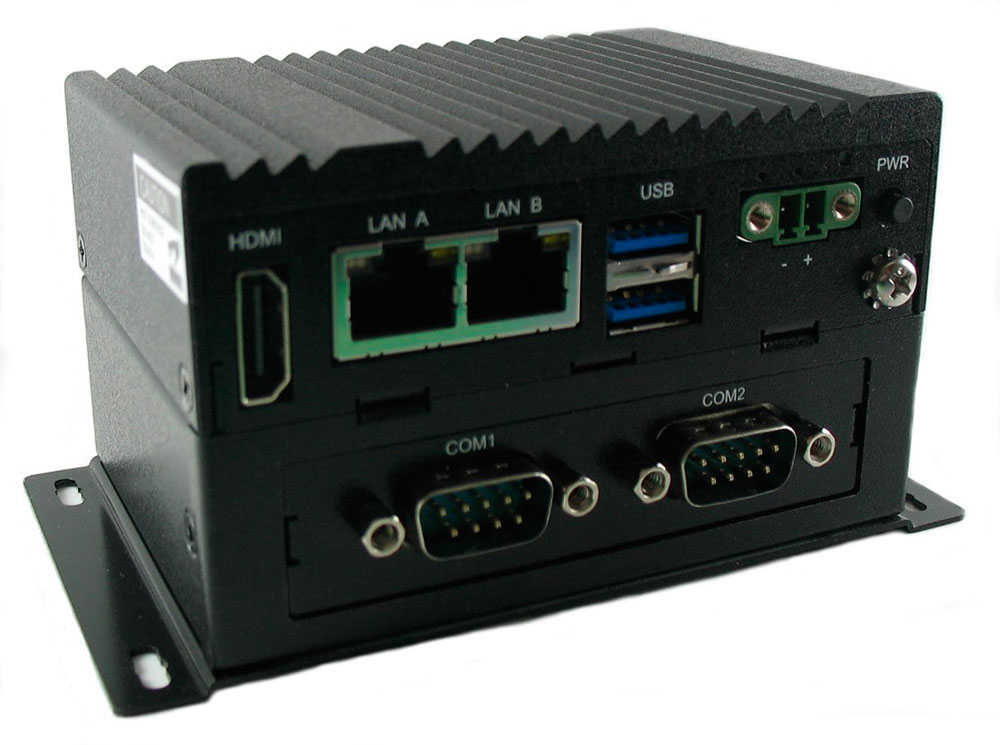

На передней панели выведены следующие порты и разъемы: 2 x GB LAN, 1 x HDMI, 2 x USB 3.0, 2х-контактный разъем питания, 2 x COM-порта, так же кнопки Power и Reset.

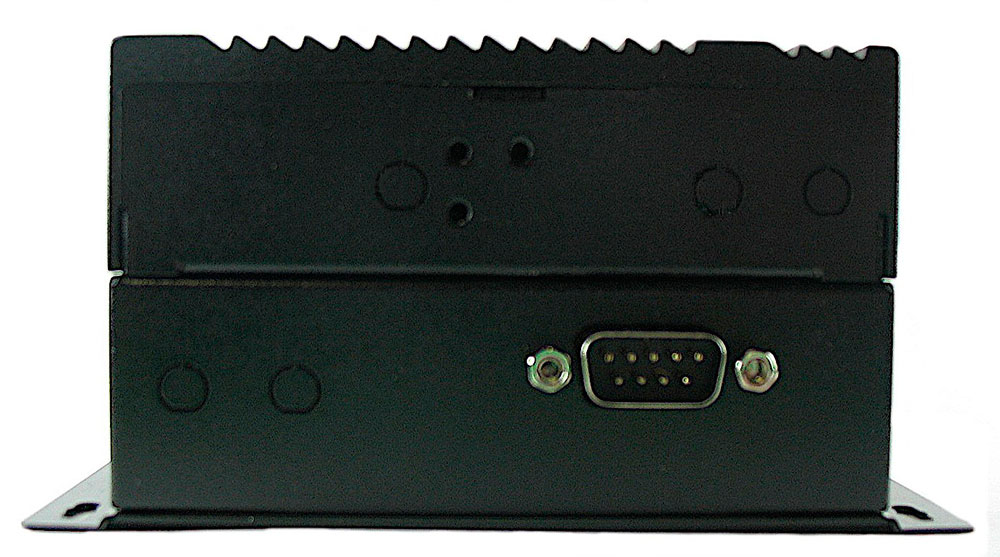

На тыльной стороне корпуса выведен один COM-порт.

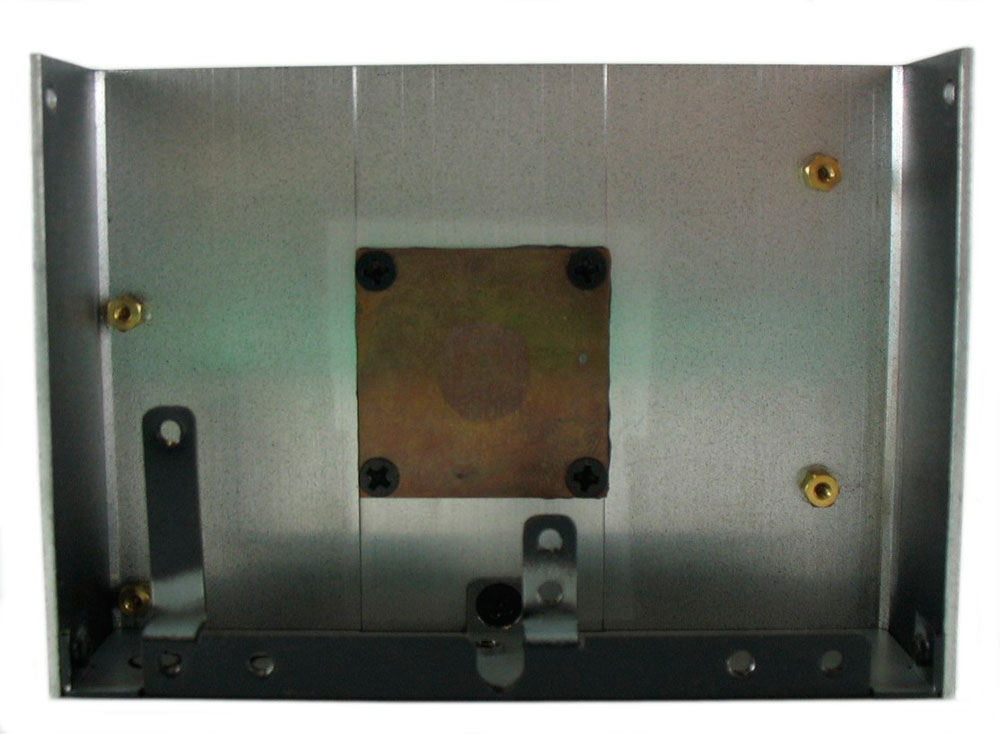

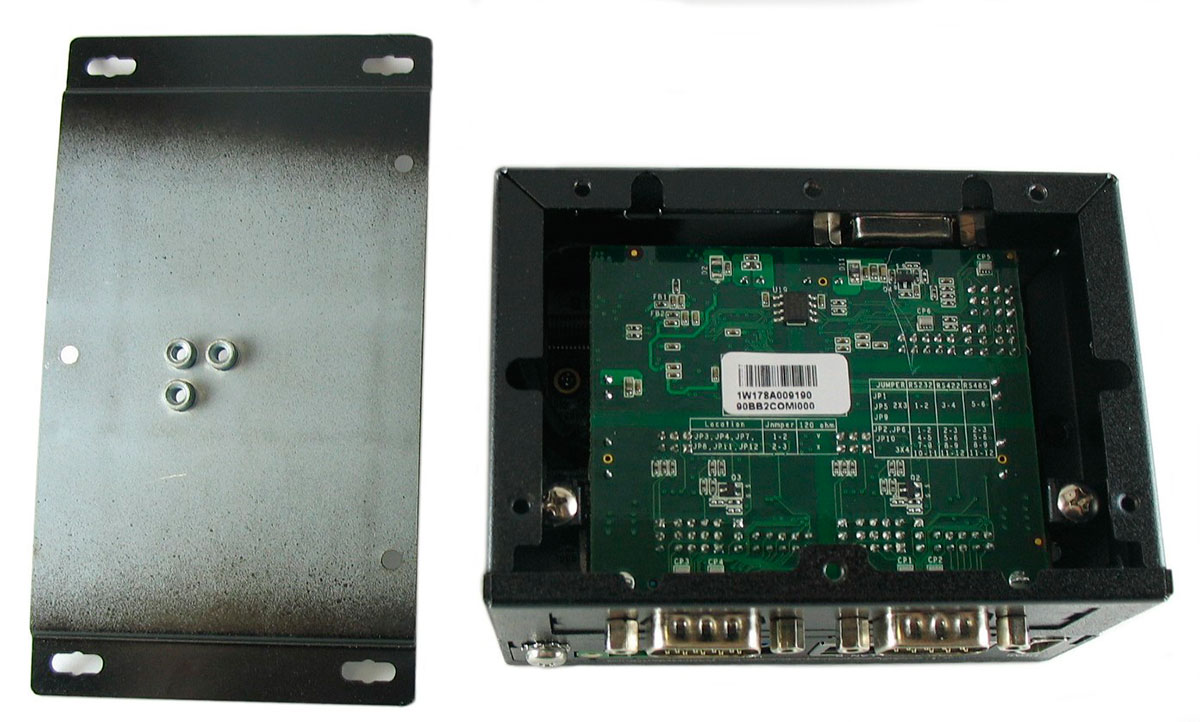

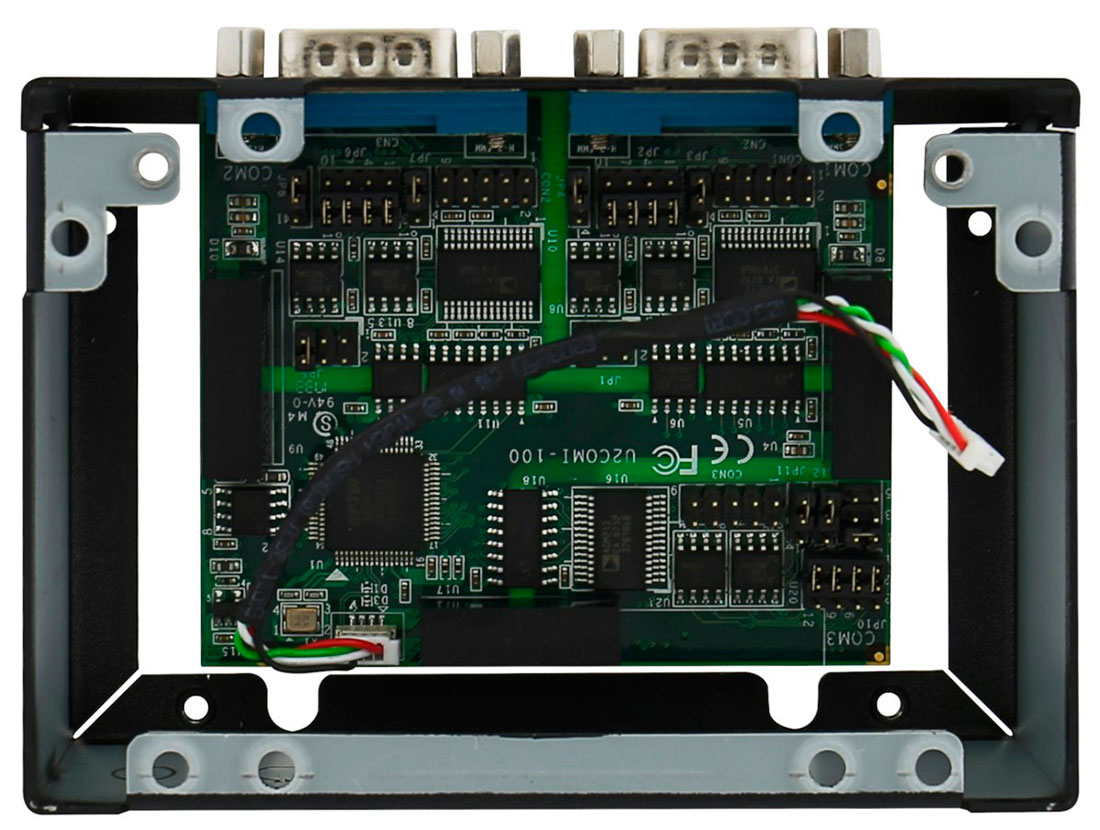

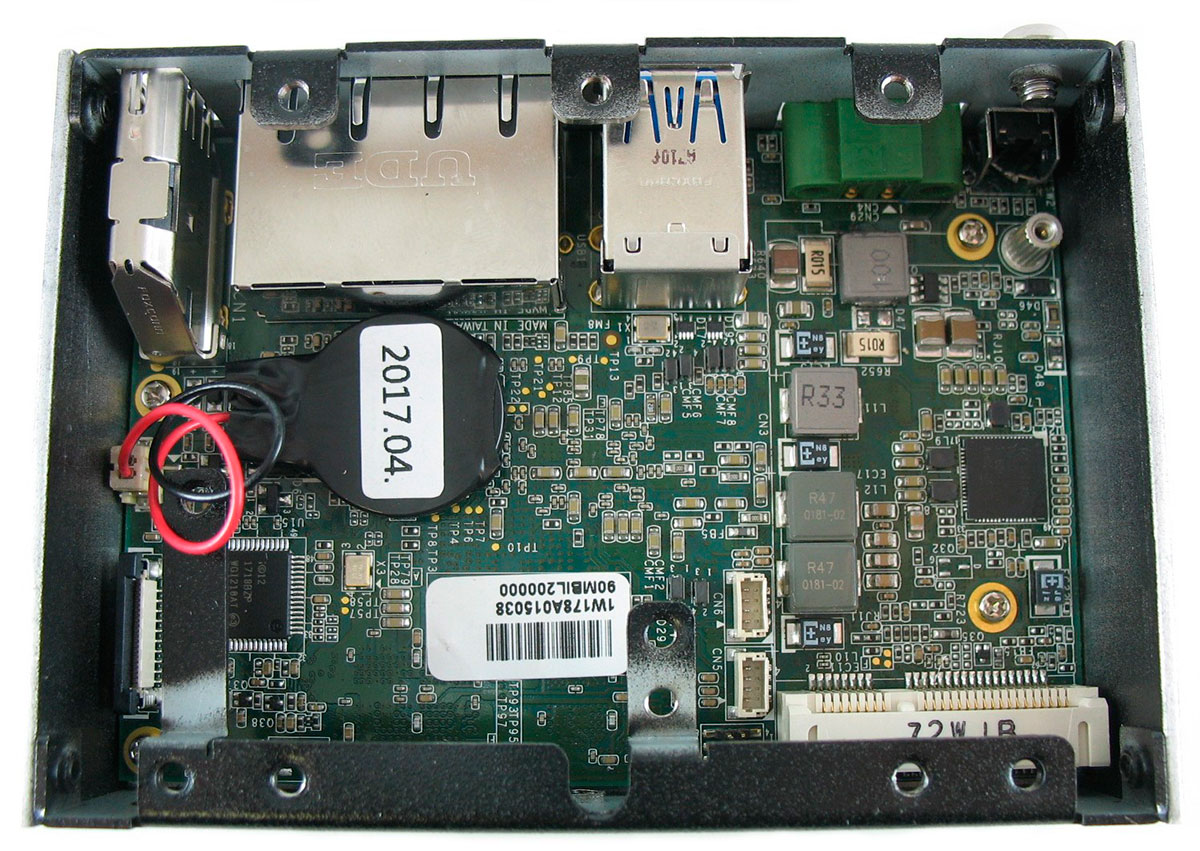

Ребристая верхняя крышка выполняет роль радиатора охлаждения для процессора, тепло передается посредством нанесенного на процессор специального термоинтерфейса. Процессорная плата крепится к крышке-радиатору 4 винтами, а под ней, на специальные посадочные месте, закрепляется модуль COM-портов (в нашем случае) или любой другой модуль из доступных.

Устройство может устанавливаться на DIN-рейку, на стол/стену, совместимо с стандартом VESA.

Класс защиты корпуса невелик - IP30. Но при этом устройство может работать при расширенном температурном диапазоне окружающей среды от -15 до +55°C. Наличие сертификатов международных стандартов IEC 60068-2-27 и IEC 60068-2-64 свидетельствует о том, что EAC Mini EACIL20 имеет защиту от ударов и вибрации.

Особенности конструкции

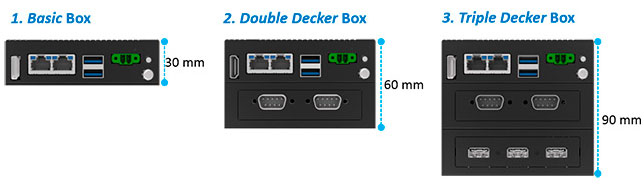

Основной особенностью данного ПК можно считать модульную систему расширения возможностей подключения. Как говорит один из сотрудников компании Winmate, одной из идей создания модели EAC Mini было решить следующую проблему: как изготовить универсальный ПК, не представляя заранее, какие порты ввода/вывода понадобятся конечному потребителю? Решение было принято следующее: создать ПК на модульной системе, где базовая конфигурация содержит материнскую плату и стандартный минимальный набор портов ввода/вывода, в очень компактном корпусе. Если требуются дополнительные порты, они поставляются в виде дополнительных модулей, которые достаточно легко пристыковываются к базовому модулю, поскольку обладают такими же размерами. Всего предусмотрено подключение до двух дополнительных модулей.

Тестирование

Тестирование ПК проводилось под управлением ОС Windows 10 Enterprise с помощью следующих программ: PassMark BurnInTest, Futuremark PCMark 10, AIDA64. Конфигурация ПК: процессор Celeron N3350, оперативная память 4 ГБ LPDDR3 1866 МГц, накопитель eMMC 32 ГБ.

Тестирование программами BurnInTest и AIDA64 проводилось для проверки стабильности работы ПК, температурного режима и энергопотребления. Время прогона каждого теста - 5-6 часов при температуре окружающей среды 24°С, максимальная температура процессора достигла 64°С, температура корпуса (верхней крышки) - около 55°С. Измерение энергопотребления проводилось путем замера входного напряжения и тока на разъеме питания. При напряжении 24В плата в пике нагрузки потребляла около 0.71А.

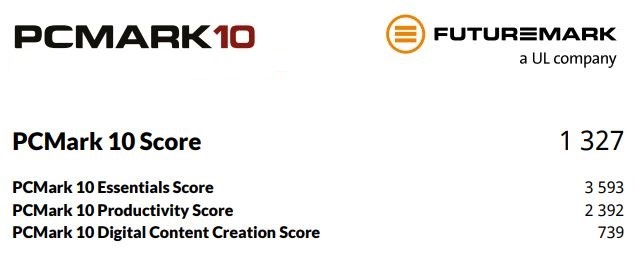

Тестирование программой PCMark 10 - проверка работы ПК в распространенных офисных приложениях. Результат теста:

Выводы и дополнения

EAC Mini EACIL20 представляет собой слабозащищенное от внешних воздействий, но очень компактное и в тоже время достаточно мощное вычислительное устройство. Расширенный диапазон рабочих температур и наличие сертификатов IEC 60068-2-27 и IEC 60068-2-64 - дополнительные плюсы устройству.

Следует отметить, что в классе «миниатюрных встраиваемых ПК» EAC Mini EACIL20 выгодно отличается от конкурентов своими размерами, отличным быстродействием и достаточно невысокой ценой. А уникальная модульная система расширений практически не имеет аналогов на данный момент.

Варианты комплектации

В настоящее время доступны два варианта базового процессорного модуля:

Компактный компьютер EACIL20-100-A432 с процессором Intel N3350, 4ГБ оперативной памяти, накопителем 32ГБ eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI

Компактный компьютер EACIL20-119-A432 с процессором Intel N3350, 4ГБ оперативной памяти, накопителем 32ГБ eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI и слотом mSATA

Основной процессорный модуль EAC Mini EACIL20 может быть дополнен одним-двумя дополнительными модулями от производителя, что создает более 30 различных комбинаций.

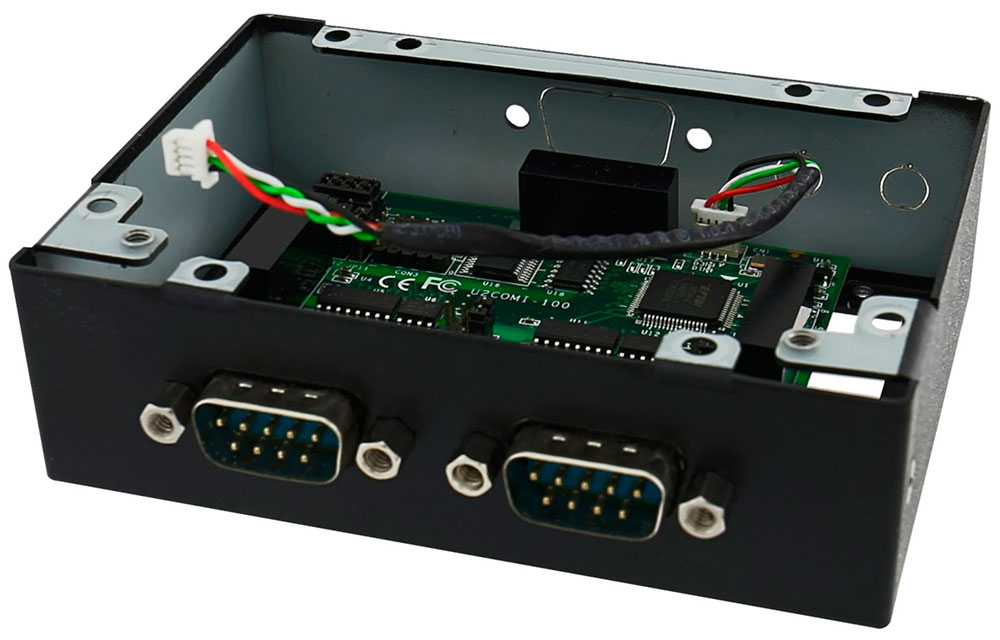

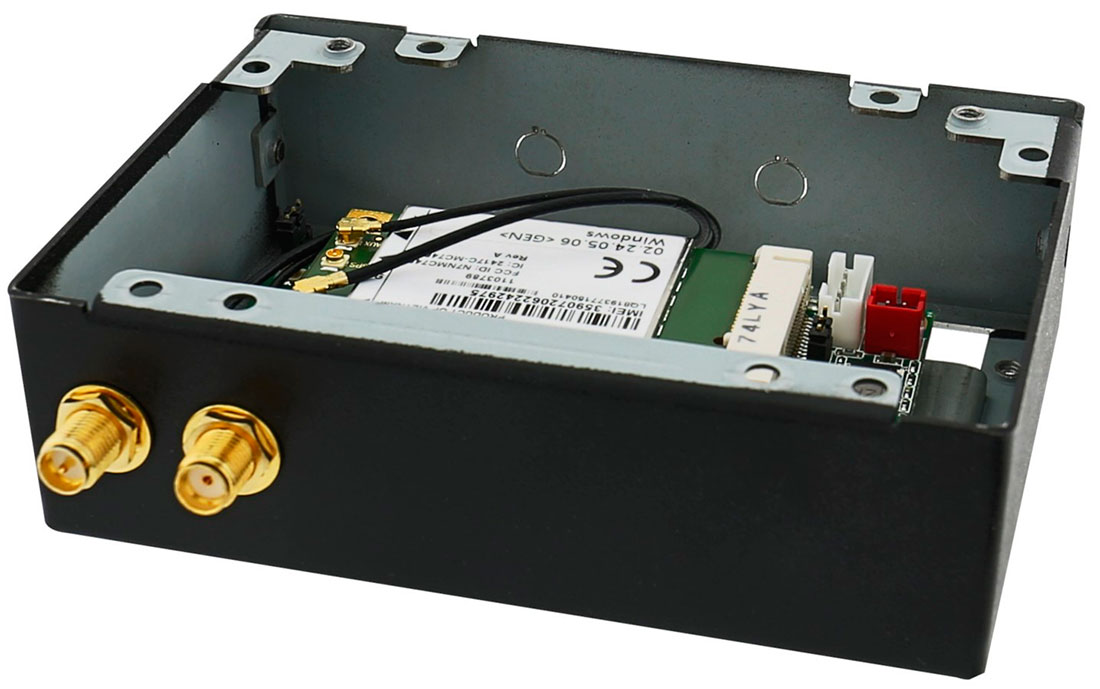

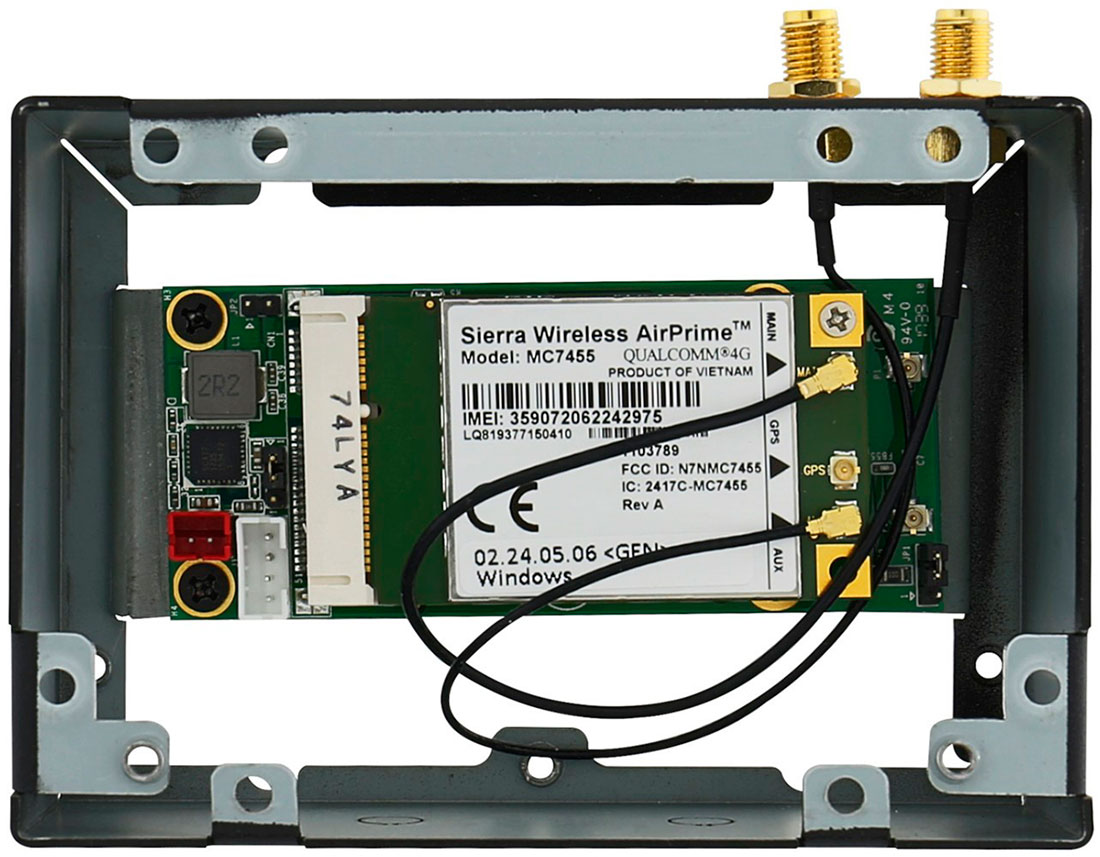

В настоящее время производитель предлагает следующие модули расширения:

С таким богатым набором дополнительных опций этот мощный, энергоэффективный, компактный компьютер может быть использован в качестве контроллера связи, сетевого шлюза, в качестве узла сбора и обработки информации в комплексе систем и в других, как локальных, так и сетевых решениях в сфере автоматизации.
