Тестирование промышленной процессорной платы формата 3.5" Wafer-BW-N4 с процессором Intel Pentium N3710*

^* Испытания проводились в собственной тестовой лаборатории "Ниеншанц-Автоматики".

Одноплатный компьютер на основе процессорной платы формата 3.5” WAFER-BW с процессором Intel семейства Braswell, произведенным по современному техпроцессу 14нм, создан для работы в сложных условиях окружающей среды над различными задачами: сбор данных, обработка видео, телекоммуникация, сетевое взаимодействие, управление движением и т.д. Плата выполнена в варианте с пассивным охлаждением процессора. Отвод тепла осуществляется за счет контакта процессора с массивным металлическим корпусом через специально нанесенный термоинтерфейс.

Аппаратная составляющая

Комплектация

В стандартную комплектацию входит:

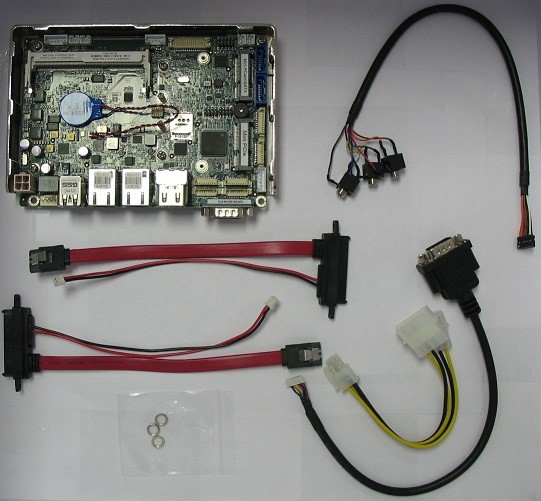

Процессорная плата с радиатором, аудио-кабель, кабель питания, 2 кабеля SATA (дата и питание), RS-232/422/485 кабель. Так же в комплекте инструкция, диски с драйверами и One Key Recovery.

Опционально могут быть заказаны KB/MS PS/2 Y-кабель (32000-023800-RS) и 2xUSB кабель (32005-003500-200-RS).

Конструкция и основные особенности платы

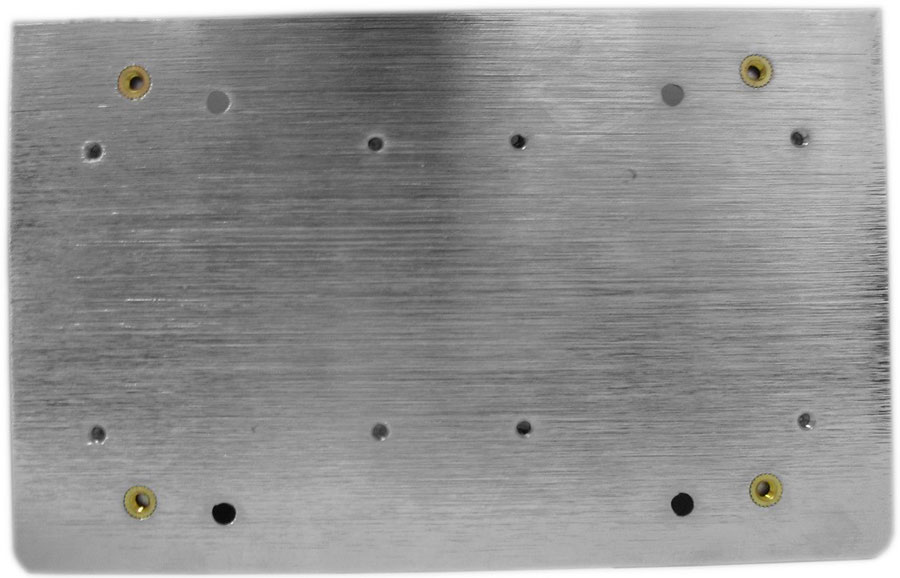

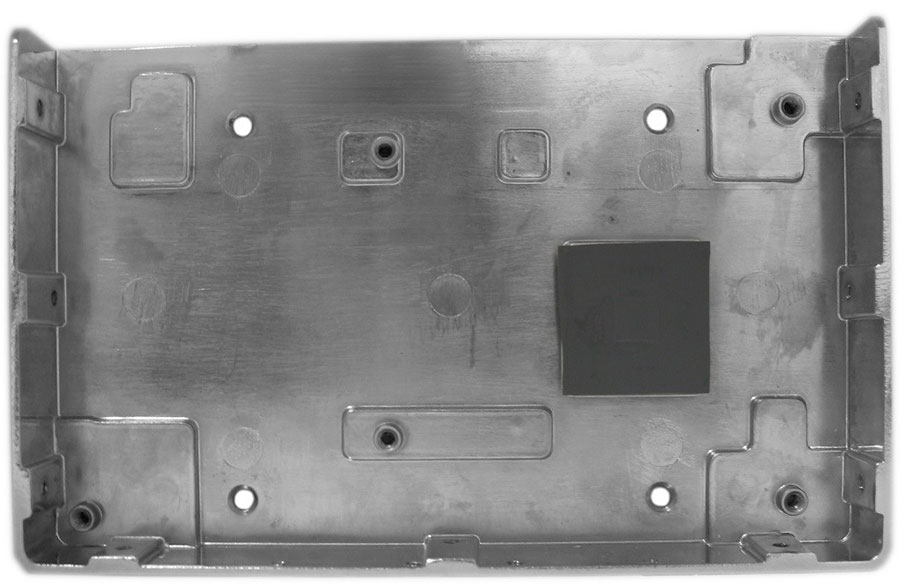

Система охлаждения достаточно простая: через теплопроводящую прокладку процессор соприкасается с массивным радиатором. Радиатор гладкий, без ребер охлаждения, что не обеспечивает достаточный отвод тепла в условиях максимальной нагрузки на процессор. С другой стороны, большое количество отверстий под винты 8-М3 на радиаторе позволит прикрепить компьютер практически в любом планируемом месте либо в специальном корпусе.

Плата поддерживает до трех независимых дисплеев через интерфейсы LVDS (разрешение FullHD 1920x1200@60Hz) и 2xHDMI (разрешение до UHD 3840x2160@30Hz), что позволит использовать ПК, к примеру, в качестве «Цифровой вывески» в сфере торговли или информации либо на производстве для вывода различных данных на несколько мониторов.

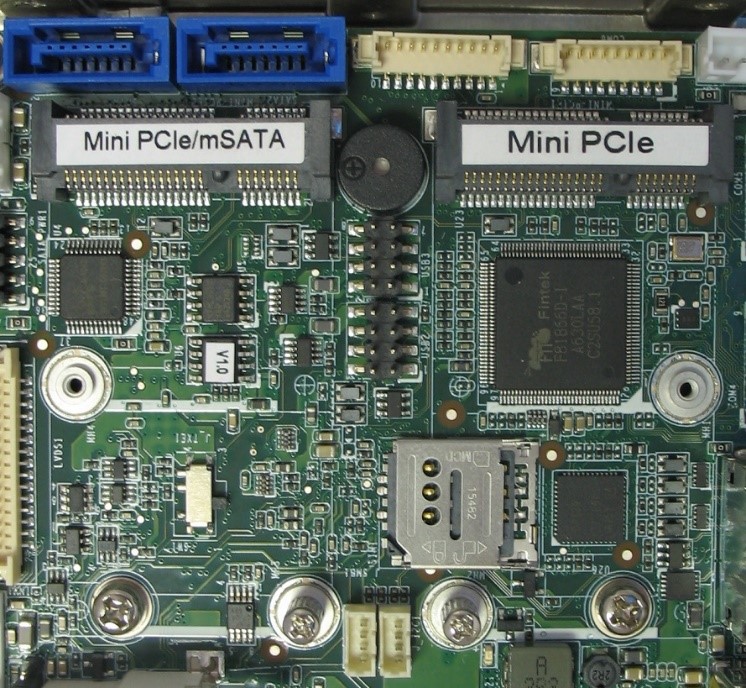

На плате установлены два слота miniPCIe: один со слотом для microSIM-карты, второй с поддержкой накопителей формата mSATA.

При использовании накопителя mSATA второй разъем SATA становится неактивным.

При установке во второй слот miniPICe GSM-модуля компьютер становится автономным и может использоваться в местах, где недоступны проводные или Wi-Fi сети.

Проверка работоспособности

В тестировании участвовала модель WAFER-BW-N4 с процессором Intel Pentium N3710, оперативная память 4 ГБ DDR3L 1600 МГц.

Тестирование проводилось под управлением следующих операционных систем: Windows 7 Professional 64bit, Windows 8.1 64bit, Windows 10 Professional 64bit.

Использованные программы: PassMark BurnInTest, Futuremark PCMark 10, AIDA64. В тестовом пакете Futuremark PCMark 10 использовался только один тест – Productivity (запуск офисных приложений).

Тестирование программойFuturemark PCMark 10, Productivity test

Результат средний для процессоров этого класса.

Тестирование программами PassMarkBurnInTest, AIDA64

Во время тестирования максимально нагрузить процессор не удалось (см. «Выводы»).
Зафиксированы следующие данные по температуре (температура окружающей среды около 23°).

Измерение энергопотребления проводилось путем замера входного напряжения и тока на разъеме питания платы. При напряжении 12В плата в пике нагрузки потребляла около 1.25А.

В целях сравнения были выбраны две платы предыдущего поколения: WAFER-ULT-i1-C и WAFER-ULT2-i1-C, основанные на процессорах Intel Celeron 2980U и Intel Celeron 3765U соответственно. Сравнение проводилось по тем же параметрам: скорость работы в офисных приложениях Futuremark PCMark 10 Productivity test, стабильность работы и прогрев процессора под максимальной нагрузкой утилитами PassMark BurnInTest, AIDA64.

Сравнительные данные

По итогам сравнения можно увидеть интересную картину: более современная плата отстает по производительности от своих предшественников, но при этом она меньше греется и потребляет меньше энергии (энергопотребление плат: WAFER-BW – до 19Вт, WAFER-ULT – до 33Вт). Это объясняется конструктивными особенностями процессора Pentium N3710, в котором компания Intel сделала упор на снижение энергопотребления, а не быстродействие.

Выводы

• Благодаря пассивному охлаждению, низкому энергопотреблению и компактным размерам (146 x 102 мм), а также расширенному температурному диапазону, данная плата может быть использована для разработки встраиваемых систем, в качестве контроллера связи, сетевого шлюза, и в других, как локальных, так и сетевых решениях в сфере автоматизации.
• Некоторые особенности работы платы: при включении режима «GPGPU» (возможность проводить вычисления с помощью видеоадаптера) и максимальной нагрузке на процессор фиксируется перегрев процессора (температура выше 90°С), после чего включается режим CPU Throttling. Если данный режим («GPGPU») не использовать, то плата показывает стабильные результаты в работе.

Следует отметить, что по сравнению с предыдущей моделью WAFER-ULT в рассматриваемой плате используются более экономичные процессоры, можно установить больше памяти, больше разъемов COM и USB для подключения периферии. Однако при этих плюсах есть и существенные недостатки: хуже быстродействие и постоянная опасность перегрева (при стандартной системе охлаждения и нагрузке, близкой к максимальной). Проблема перегрева может быть решена путем дополнительного охлаждения (например, использовать плату в встраиваемых решениях), а вот по вопросам быстродействия есть вопрос к компании Intel: в чем смысл выпуска процессора, основанного на более прогрессивной технологии, обладающего 4 ядрами, но при этом отстающего от двухъядерного процессора Celeron предыдущего поколения в быстродействии, да и еще подверженного перегреву?

Варианты конфигураций

Плата WAFER-BW поставляется в следующих конфигурациях:
