АИИСКУЭ подстанции «Нахабино» ОАО «МОЭСК» (Россия)

Информация о компании

ООО «Энергокапиталсервис» создано в 2000 году и проводит работы по следующим направлениям:

• проектирование, модернизация, проведение обследований объектов электроэнергетики (ТП, РП, РТП), строительство;
• проектирование систем учета и контроля электрической энергии;
• монтаж и наладка систем и приборов учета электрической энергии, АИИС КУЭ (АСКУЭ);
• техническое обслуживание автоматизированных систем, подсистем и их компонентов;
• монтаж и наладка силового оборудования подстанций, распределительных устройств.

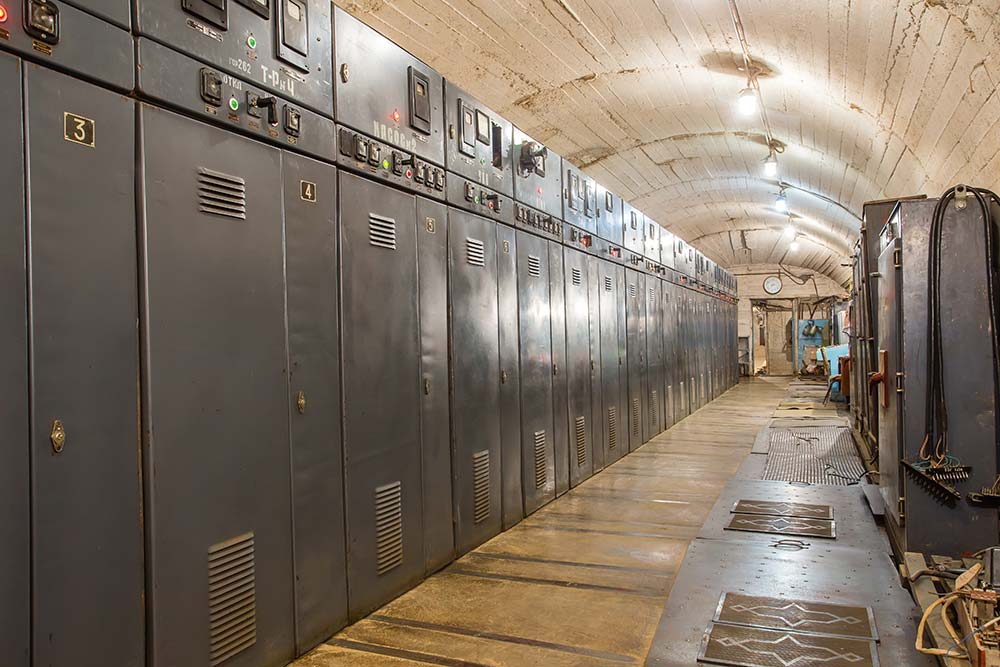

Описание системы

АИИС КУЭ ПС №145 «Нахабино» имеет двухуровневую структуру сбора данных: первый уровень - информационно-измерительный комплекс (ИИК), в котором располагаются опрашиваемые счетчики; второй - измерительно-вычислительный комплекс (ИВК), представляющий собой сервер сбора данных. В качестве ИВК используется «Альфа-ЦЕНТР» компании «Эльстер-Метроника», предназначенный для измерения и учета электрической энергии и мощности, а также автоматического сбора, обработки и хранения данных со счетчиков электроэнергии и отображения полученной информации в удобном для анализа виде. ИВК «Альфа-ЦЕНТР» обеспечивает сбор данных со счетчиков, располагаемых на объектах электроэнергетики, адресуемых через доменные имена в сети Internet. В качестве коммуникационного устройства для решения всего спектра задач, возникающих при данной реализации, был применен модем MOXA OnCell G3150. Указанный модем, с установленной соответствующей SIM-картой того или иного провайдера, обеспечивает размещение ИИК в адресном пространстве Internet. Режим работы модема - TCP Server.

Применение MOXA

Технология DDNS Dynamic Domain Name Server, предоставляемая MOXA вместе с программным обеспечением для модема, позволяет зафиксировать доменное имя ИИК в сети Internet при изменяющемся реальном IP-адресе модема, что предопределило выбор именно модема OnCell G3150. Услуга DDNS бесплатна. Алгоритм функционирования DDNS:

1. При перерегистрации (Выкл/Вкл) OnCell G3150 посылает запрос на получение внешнего IP адрес от DHCP-сервера. Он же уведомляет DHCP-сервер о желаемом имени.
2. DHCP-сервер присваивает внешний IP-адрес OnCell G3150.
3. При наличии разрешения на обновление DNS сервера, OnCell G3150 зарегистрирует свое FQDN (Full Qualified Domain Name) на DNS-сервере.
4. Если OnCell G3150 не уполномочен обновить DNS-сервер, DHCP-сервер может быть использован для обновления DNS-сервера.

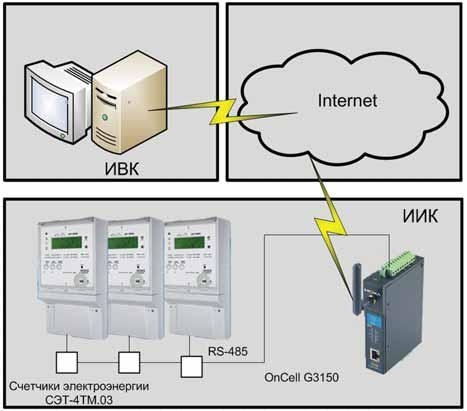

Схема сети объекта

Отзыв от разработчика о применении оборудования MOXA

Преимущества предлагаемого решения:

• Простота и дешевизна (оплата только GPRS трафика передаваемой информации и услуги
• RealIP того или иного провайдера);
• Высокие скоростные параметры передачи информации;
• Высокотехнологичный сервис модемов фирмы MOXA(alarm-SMS и прочие услуги);
• Отсутствие согласующих устройств между модемом и коммерческим счетчиком;
• Простота последующего масштабирования системы.

Оборудование MOXA

OnCell G3150
IP-модем GSM/GPRS/EDGE, интерфейс RS-232/422/485

• Стандарты сотовой связи GSM/GPRS/EDGE 850/900/1800/1900
• Опционально – модели для сотовых сетей 3-го поколения HSDPA/UMTS
• Передача по сотовым сетям как интерфейса RS-232/422/485, так и интерфейса Ethernet
• Автоматическая установка GPRS-соединения
• Индикатор силы сигнала на лицевой панели
• Съемная антенна
• Резервированное электропитание
• Монтаж на DIN-рейку
