АИИС КУЭ ЗАО «Самарские городские электрические сети» (Россия)

Информация о компании

ООО «Волгаэнергоприбор» создано в 2002 году в городе Самара. Работает в тесном сотрудничестве с ООО «Промсервис-СД». Основные направления деятельности ООО «Волгаэнергоприбор»:

• Проектирование, поставка и внедрение промышленных автоматизированных систем:
  коммерческого учета электроэнергии АИИС КУЭ, в том числе с выходом на ОРЭ;
  технического учета электроэнергии АИИС ТУЭ;
  сбора, отображения технологической информации (телесигнализация, телеизмерения) и передача команд телеуправления (ОИК).
• Разработка и производство приборов и оборудования для АИИС и ОИК.

За время существования компанией реализовано порядка 20 проектов по внедрению систем АИИС КУЭ и АИИС ТУЭ для энергораспределяющих компаний в Самарской, Саратовской, Ульяновской, Ивановской областях, в Кабардино-Балкарской республике. Всё оборудование и системные решения ООО «Волгаэнергоприбор» удовлетворяют требованиям соответствующих нормативных документов РФ.

Описание системы

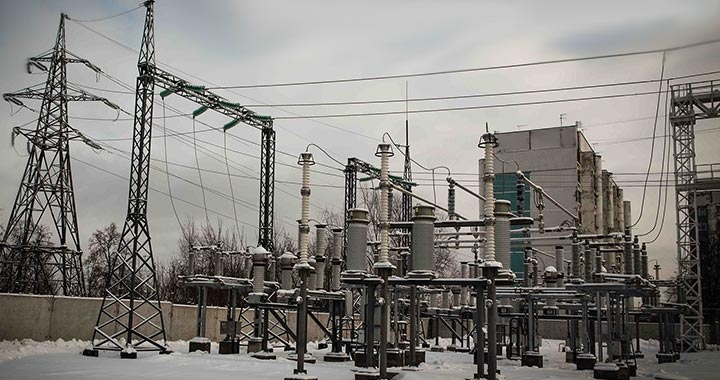

Автоматизированная информационно-измерительная система коммерческого учета электроэнергии (АИИС КУЭ) ЗАО «Самарские городские электрические сети» (СГЭС) предназначена для организации коммерческого учета электроэнергии, передаваемой и распределяемой от центров питания – п/ст 220/110/6-10 кВ - до потребителя через распределительные пункты (РП) 6-10 кВ и трансформаторные подстанции (ТП) 6-10 кВ. Наличие системы позволило ЗАО «СГЭС» стать участником оптового рынка электроэнергии.

Основные задачи АИИС КУЭ ЗАО «СГЭС»:

• измерение приращений электроэнергии на получасовом интервале времени по всем точкам учета;
• передача в центр сбора данных полученной в результате измерений информации об энергопотреблении;
• хранение информации в базе данных;
• отображение в графическом виде количества потребленной электроэнергии;
• формирование и передача Администратору Торговой Системы (ОАО «АТС») и другим заинтересованным сторонам отчетов об энергопотреблении;
• обеспечение единого времени в рамках системы.

Функциональность системы обеспечивается контроллерами ВЭП-01 производства ООО «Волгаэнергоприбор». Особенностью данной системы является существенное рассредоточение большого количества точек учета по территории города и пригорода. АИИС КУЭ ЗАО «СГЭС» охватывает 198 РП и ТП, условно объединенных в 6 сетевых районов, собирая данные более чем с 400 точек учета.

Применение MOXA

В проекте используется коммуникационное оборудование MOXA, задачей которого является обеспечение надежного канала передачи информации. Реализован параллельный режим опроса: информация об энергопотреблении одновременно от нескольких удаленных подстанций передается группе модемов, расположенных в центре сбора данных. В высокочастотной части применен GSM-сплиттер, на крыше здания центра сбора расположена единая направленная антенна. Всего в центре сбора данных АИИС установлено 30 GSM-модемов G2110, на РП и ТП — 198 GSM-модемов G2150I. Выбор в пользу GSM канала связи был сделан в виду отсутствия на множестве удаленных точек учета проводных линий связи, сложностью и дороговизной прокладки новых линий, в то время как зона уверенного приема оператора GSM связи охватывает всю территорию размещения объектов ЗАО «СГЭС». Режим работы модемов CSD, максимальная скорость передачи данных 9600 бит/сек. Опрос удалённых точек учёта производится с периодичностью 4 часа.

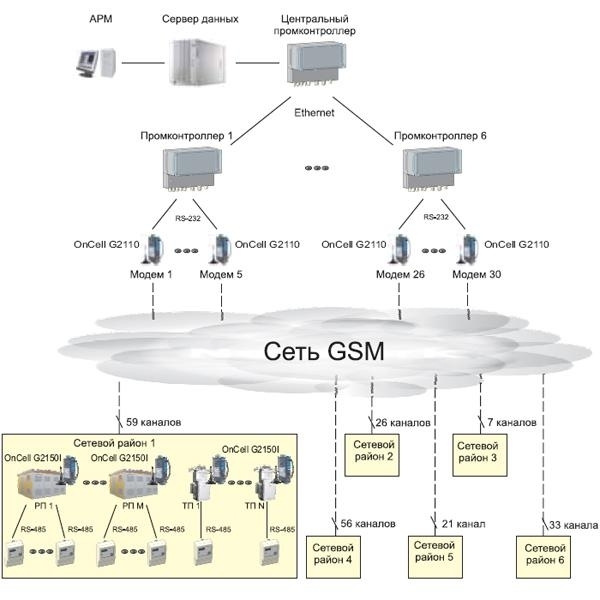

Схема сети объекта

Отзыв от разработчика о применении оборудования MOXA

Промышленное исполнение, поддержка широкого диапазона рабочих температур, наличие гальванически изолированного интерфейса RS-485, удобство крепления — все это помогло сделать выбор в пользу MOXA.

Оборудование MOXA

OnCell G2110
Промышленный GSM/GPRS-модем, интерфейс RS-232

• Стандарт GSM/GPRS 850/900/1800/1900
• Индикатор силы сигнала на лицевой панели
• Съемная антенна
• Монтаж на DIN-рейку
• Опционально – возможность работы в расширенном температурном диапазоне -30 ~ +75°C

OnCell G2150I
Промышленный GSM/GPRS-модем с изоляцией 2.5 КВ, интерфейс RS-232/422/485

• Стандарт GSM/GPRS 850/900/1800/1900
• Универсальный порт RS-232/422/485
• Поддержка режима «SMS-тоннель»
• Индикатор силы сигнала на лицевой панели
• Съемная антенна
• Монтаж на DIN-рейку
