Информация о компании
ООО «НПФ ТЭМП» – компания, специализирующаяся на разработке и внедрении решений в сфере энергоучета, энергоэффективности и локальной автоматизации. Компания выполняет полный цикл работ по установке систем учета энергоресурсов и автоматизации.
Основные направления деятельности компании:
- научно-исследовательские и опытно-конструкторские работы в области автоматизированных систем мониторинга и управления энергоресурсами;
- консультирование по автоматизированным системам коммерческого учета энергоресурсов и энерготарифам;
- проектирование автоматизированных систем мониторинга и управления энергоресурсами бытовых потребителей и промышленных предприятий;
- монтаж, наладка систем;
- обслуживание автоматизированных систем мониторинга и управления энергоресурсами;
- услуги по энергоресурсосбережению;
- создание охранных систем.
Описание системы
АСКУЭ ОАО «ГАЗ» создана для решения следующих задач:
- осуществление комплексного автоматизированного учета потребления энергоресурсов (природный газ, пар, техническая и питьевая вода, горячее и холодное водоснабжение) как по подразделениям, так и по предприятию в целом;
- формирование информации для планирования объемов и лимитов норм потребления энергоносителей структурными подразделениями предприятия;
- снижение технических и технологических потерь за счет контроля и анализа энергопотребления;
- выявление и локализация потерь энергоносителей на участках распределительных сетей;
- передача информации в энергоснабжающую организацию для осуществления расчетов, выставления счетов, а также для формирования отчетных документов.
Учет осуществляется теплоэнергоконтроллерами, установленными в местах ввода энергоносителей в цеха предприятия. Вся информация консолидируется в центральном диспетчерском пункте ОАО «ГАЗ».
Основной особенностью системы является значительная распределенность точек учета по территории предприятия. Для передачи информации с теплоэнергоконтроллеров в центральный диспетчерский пункт используется имеющаяся на предприятии сеть передачи данных на основе волоконно-оптических линий связи.
В состав системы входит 87 теплоэнергоконтроллеров, производящих учет по 700 узлам учета энергоресурсов.
Применение MOXA
Асинхронные серверы MOXA использованы в системе для подключения теплоэнергоконтроллеров к локальной сети предприятия.

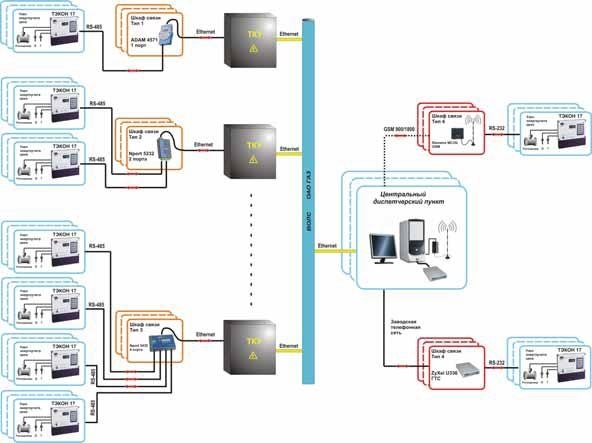

Схема сети объекта
Отзыв от разработчика о применении оборудования MOXA
Основными критериями при выборе коммуникационного оборудования были: надежность; устойчивость к механическим повреждениям (металлический корпус); небольшие габаритные размеры и удобство крепления; наличие линейки устройств с разным количеством портов RS-232; разумная цена. По совокупности этих качеств было отдано предпочтение продукции MOXA.
Оборудование MOXA
NPort 5232
- Двухпортовое решение: 2 x RS-422/485
- «Прозрачная» передача данных RS-422/485 по сетям Ethernet независимо от используемого протокола
- Возможность установки неограниченного количества устройств NPort в сети
- Работа не только в локальной сети, но и через конвертеры, шлюзы, маршрутизаторы и Интернет
NPort 5430
4-портовый асинхронный сервер RS-422/485 в Ethernet
- 4 порта RS-485, до 32 устройств на каждом порту
- "Прозрачная" передача данных RS-422/485 по сетям Ethernet независимо от используемого протокола
- Работа в режиме «Виртуального COM-порта», «Прозрачного парного соединения» или через TCP- или UDP-соединения
- Мини-дисплей на лицевой панели для отображения параметров устройства
