АСУ ТП подстанции «Сокуры»

Объект: ПС 110кВ Сокуры. Село Сокуры, Лаишевский район, Республика Татарстан
Заказчик: АО «Сетевая компания»
Разработчик: ООО «КЭР-Инжиниринг»

Количество технологических присоединений потребителей на объектах АО «Сетевая компания» ежегодно набирает рост, и чтобы обеспечить всех качественным электроснабжением требуется модернизация существующих и строительство новых подстанций. ООО «КЭР-Инжиниринг» продолжает внедрение АСУТП подстанций в Республике Татарстан для АО «Сетевая компания». Очередным успешно реализованным проектом стала автоматизированная система управления технологическим процессом I архитектуры согласно стандарту МЭК 61850 на подстанции 110кВ Сокуры, расположенной в Лаишевском районе недалеко от одноименного села. Развитие Лаишевского района и строительство нового терминала Казанского аэропорта, находящегося рядом с селом Сокуры, увеличивает потребности в электроэнергии. Для стабильной и безаварийной работы энергосистемы в инвестиционную программу АО «Сетевая компания» было включено строительство новой современной подстанции 110кВ Сокуры, отвечающей последнему слову техники.

На современной подстанции должно использоваться оборудование, соответствующее высоким требованиям по функционалу, аппаратному исполнению и надежности. Решением стало применение оборудования проверенного опытом производителя MOXA. На основе коммутаторов Moxa построена ТЛВС (технологическая локально-вычислительная сеть) АСУ ТП ПС Сокуры.

Для построения шины подстанции технологической сети связи были выбраны модульные управляемые коммутаторы L2 PT-7728-F-HV-HV. В них установлены модули PM-7200-8SFP Fast Ethernet со слотами под SFP-трансиверы с разъемом LC и скоростью 100 Мбит/с для подключения многомодового оптоволокна. Коммутаторы передают трафик протокола MMS с ЗРУ (закрытых распределительных устройств) и щитовых на верхний уровень серверам и автоматизированным рабочим местам для организации управления. Внутри шины подстанции построены две независимые PRP сети. Коммутаторы в каждой сети  образуют топологию «кольцо», зарезервированную по протоколу Turbo Ring v2, с временем восстановления менее 20 мс.

Контроллеры и другие устройства уровня присоединения имеют два независимых интерфейса связи и передают данные по двум сетям, PRP A и B, для обеспечения бесшовного резервирования. Подключение PRP сетей к серверным устройствам осуществляется с помощь модулей Redbox PT-G503.

В качестве коммутаторов L3 шины управления проектом предусмотрены коммутаторы PT-G7828. На этом уровне происходит маршрутизация подсетей, передача информации с нижних уровней на локальные серверы, АРМ подстанции и в сторону ЦУС АО «Сетевая компания».

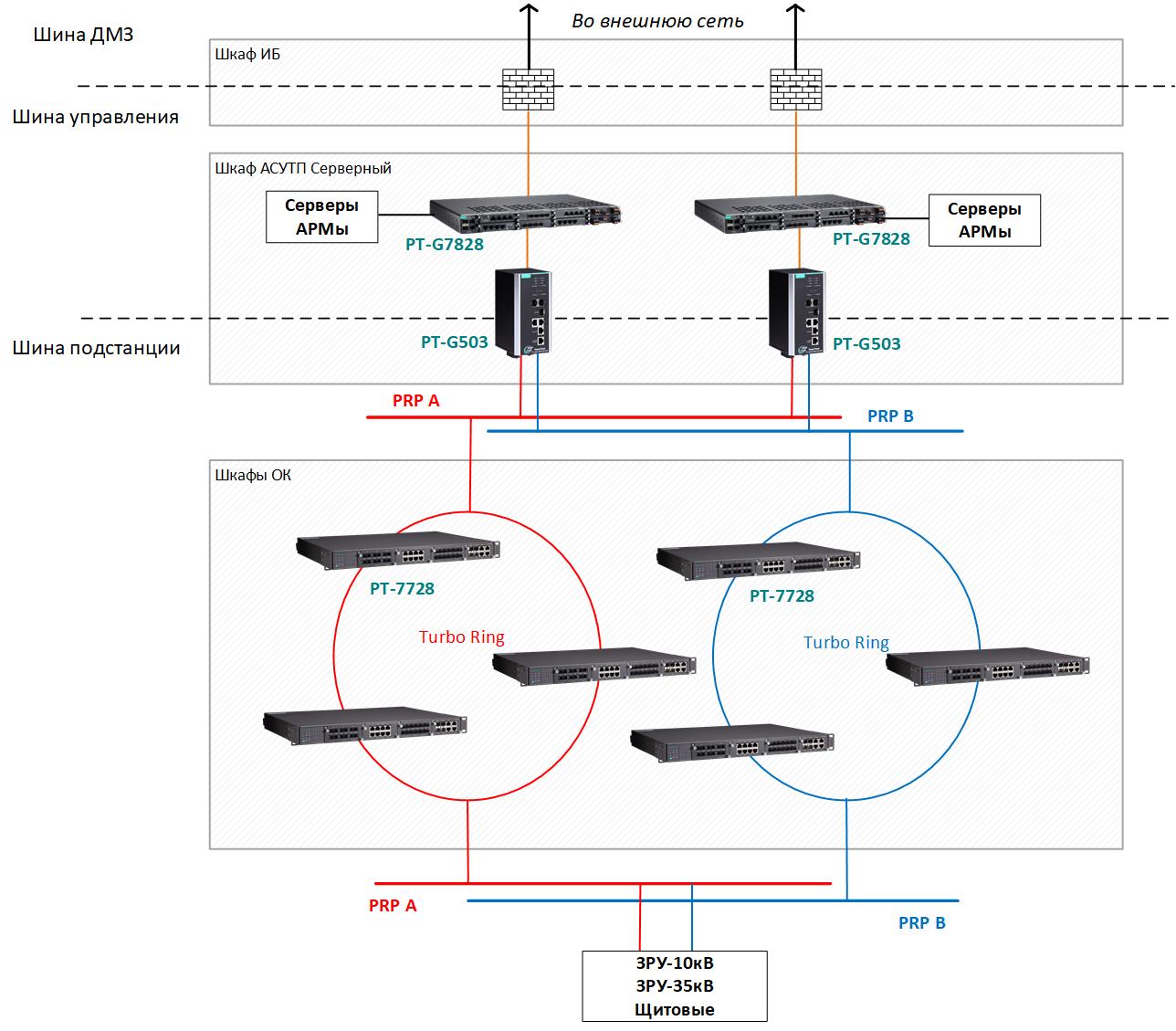

Структурная схема ТЛВС

Почему Moxa?

• Надежные решения проверенного временем производителя;
• Поддержка стандартизированных и проприетарных протоколов резервирования RSTP, Turbo Ring, Turbo Chain с временем восстановления < 20 мс;
• Встроенный MMS сервер для мониторинга устройств с PowerSCADA;
• Поддержка приоритизации трафика МЭК 61850;
• Высокий уровень ЭМС, безвентиляторный дизайн, широкий диапазон рабочих температур от -40 до 85°C;
• Резервированное питание;
• Соответствие требованиям стандартов МЭК 61850-3 и IEEE1613.

Используемое оборудование Moxa:

PT-7728-F-HV-HV - модульный управляемый коммутатор в стойку 19", до 24 портов Fast Ethernet и до 4 портов Gigabit Ethernet на модулях расширения.

PT-G7828 – модульный управляемый коммутатор 3 уровня с поддержкой функций маршрутизации. До 28 портов Gigabit Ethernet - c 4 предустановленными портами, 6 слотами для установки модулей расширения.

PT-G503-PHR-PTP-WV - модуль резервирования PRP/HSR (Redbox) для подключения устройств к PRP сетям.

ООО «КЭР-Инжиниринг» работает на рынке инжиниринговых услуг уже более 20 лет. За это время были выполнены сотни проектов в России и за рубежом, успешно реализован ряд проектов федерального уровня. Созданный в 2018 году департамент АСУ ЭТО за эти годы получил развитие в дивизион автоматики, занимающемся автоматизацией технологических процессов во главе с директором Якуповым Р.Р. В дивизионе сложилась команда высококвалифицированных профессионалов, ключевым специалистом которой является начальник проектирования АСУ Клепиковский А.А.
