АСУТП котлоагрегата ТЭЦ-6

ЗАО НПФ «ИнСАТ» – российская компания, созданная в 1988 году.

Основная сфера деятельности ЗАО «ИнСАТ» – производство тиражируемого программного обеспечения для промышленной автоматизации (SCADA, OPC).

Одним из основных продуктов компании ИнСАТ является Master SCADA – вертикально-интегрированная объектно-ориентированная SCADA-система для систем автоматизации любого масштаба с бесплатным инструментальным комплектом, включая специальные версии для совместного использования с контроллерным оборудованием ведущих производителей.

ИнСАТ также является широкопрофильной инжиниринговой компанией, выполняющей разработку АСУ ТП в теплоэнергетике, химии и других отраслях, системы диспетчеризации, системы коммерческого и технического учета ресурсов (АСКУЭ, АСТУЭ), системы автоматизации зданий. Среди заказчиков ИнСАТ – крупнейшие предприятия всех отраслей промышленности. Среди выполненных работ – системы информационной мощностью несколько тысяч (АСУТП) и десятков тысяч (диспетчеризация) параметров, в том числе с повышенными требованиями к отказоустойчивости (АЭС, ТЭЦ, химия).

Описание системы

Объектом управления и контроля являются процессы, протекающие при выработке пара на котлоагрегате. Однобарабанный котельный агрегат предназначен для выработки перегретого пара давлением 140 кГс/см2, температурой 550 °С, с производительностью по пару 320 т/ч.

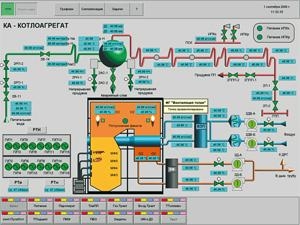

Полномасштабная АСУ ТП, включающая систему автоматического регулирования (САР) котлоагрегата (КА), систему блокировок и защит, а также систему технического учета тепла. АСУТП осуществляет информационное обеспечение работы оперативного персонала, специалистов и руководителей, автоматическое управление работой оборудования КА, дает возможность задавать параметры автоматического режима.

Система состоит из инженерной станции и 2 равноправных операторских АРМов, к которым по дублированной сети Industrial Ethernet подключен контроллер WinCon c модулями удаленного ввода сигналов температуры c датчиками ТСТ11. Контроль механизмов собственных нужд (потребляемые мощность и ток) производится блоками БЭМП, подключенными к тому же контроллеру. Контроллер блокировок и защит дублирован (некоторые аналоговые входы троированы), в контроллере САР дублированы только процессоры и блоки питания. АРМы подключены также к общестанционной сети Ethernet для обеспечения доступа к системе с верхнего уровня и передачи данных во внешнюю базу данных.  Система технического учета тепла реализована на контроллере WinCon, к которому подключены тепловычеслители СПТ961 («Логика»). Программное обеспечение АРМов и контроллеров: вертикально-интегрированная SCADA и Softlogic система Master SCADA, включающая функции метрологической поверки, паспортизации оборудования, поддержки интернет/интранет клиентов. На инженерной станции дополнительно установлен АРМ инженера-наладчика систем регулирования PID-Expert.

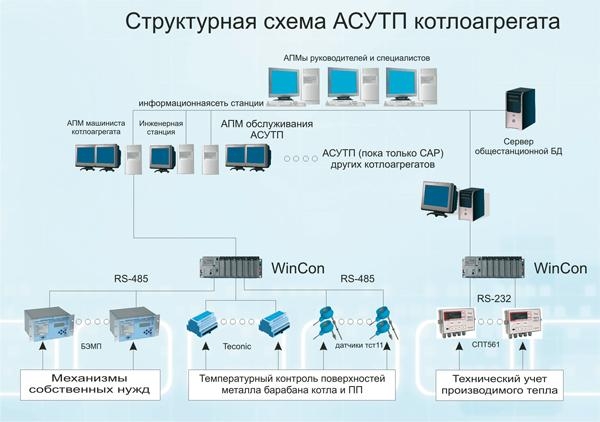

Схема проекта

Преимущества, определившие выбор оборудования

• Возможность программирования контроллеров непосредственно в среде Softlogic пакета MasterSCADA.
• Невысокая в сравнении с аналогами стоимость.
• Большой выбор встраиваемых модулей.

Оборудование ICP DAS

• Контроллер W-8741 на основе ОС WinCE
• Встраиваемые интерфейсные модули I-8144 и I-8172
• Встраиваемые модули ввода-вывода I-8017, I-8040, I-8041
