Автоматика насосных станций Саранскводоканала

С помощью автоматики насосных станций решаются две основные задачи управления - регулирование энергетической эфективности и управление гидравлическими режимами. Автоматика насосных станций учитывает ограниченный диапазон регулирования насосов, длительную работу в режиме регулирования, квадратичную характеристику регулирования. Всё это позволяет максимально эффективно решить поставленные перед ней задачи:

• обеспечить требуемый график подачи воды или другой жидкости,
• сократить затраты на эксплуатацию,
• обеспечить бесперебойность и долговечность работы,
• обеспечить удобство эксплуатации.

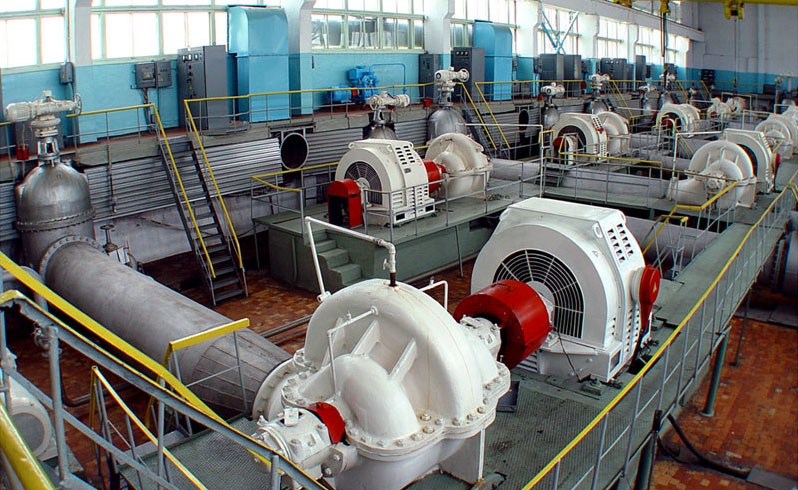

Подобные задачи стояли и перед Муниципальным Предприятием городского округа Саранск на участке второго подъема Саранскводоканала. Была успешно модернизирована система управления 6 кВ электронасосом мощностью 400 кВт на Сурском водозаборном узле. Ранее на этом узле насосный агрегат управлялся отечественным высоковольтным преобразователем частоты, который был "слабым звеном" из-за своей низкой надёжности. В реализованном проекте было использовано следующее оборудование:

• трансформаторы (понижающий и повышающий) - за основу была взята успешно зарекомендовавшая себя в другом проекте двухтрансформаторная схема,
• трёхфазный преобразователь частоты на 380 В Mitsubishi Electric,
• ПЛК FX3U Mitsubishi Electric с модулями ввода-вывода и интерфейсом RS-485,
• сенсорная цветная панель оператора для выносного пульта локального управления,
• ПО TRACE MODE,
• GSM-модемы для удаленного мониторинга.

В связи с тем, что Сурский водозаборный узел расположен в нескольких километрах от диспетчерской водоканала, обмен данными между ними был организован с помощью пакетной GSM/GPRS-связи. Связь между программируемым контроллером и преобразователем частоты, а также со SCADA-системой, производилась по протоколу Modbus/RTU, по двум независимым интерфейсам.

Управление насосами стало возможно в двух режимах:

• с местного пульта управления (сенсорная панель),
• с автоматизированного рабочего места (АРМ оператора).

В диспетчерской водоканала размещено АРМ оператора, на экране которого (фото ниже) выводится информация о состоянии насосной станции. Автоматика фиксирует возникновение аварийных ситуаций, которые сопровождаются звуковым оповещением и фиксируются в журнале событий. Данные сохраняются и могут быть использованы для анализа или просто помещены в архив.

В результате модернизации при круглосуточной работе насоса МП "Саранское водопроводно-канализационное хозяйство" экономит электроэнергию. Кроме этого, исключены броски сетевых токов и гидроударов при пуске и останове насосов, что увеличивает их ресурс и минимизирует материальные затраты на эксплуатацию. Срок окупаемости затрат на такую модернизацию составил менее года.

По материалам публикаций наших партнеров компании «ЭС Петербург».
