Централизованная система управления дорожным движением в Севилье (Испания)

Испанский город Севилья, помимо своего исторического прошлого и достопримечательностей, славится также чрезвычайно интенсивным дорожным движением. Путеводители настоятельно рекомендуют туристам передвигаться по городу пешком. Одна из крупнейших европейских компаний, специализирующаяся на построении ИТС, произвела модернизацию системы управления дорожным движением в Севилье с использованием оборудования MOXA

Требования к развертываемой системе

Развертываемая система должна выполнять следующие задачи: централизованное управление светофорами, расположенными в основных районах города; видеонаблюдение на важнейших перекрестках; голосовая связь. Данные системы необходимо передавать на большие расстояния, поэтому одним из основных требований к коммуникационному оборудованию является обеспечение связи с множеством точек на больших расстояниях.

Решение MOXA

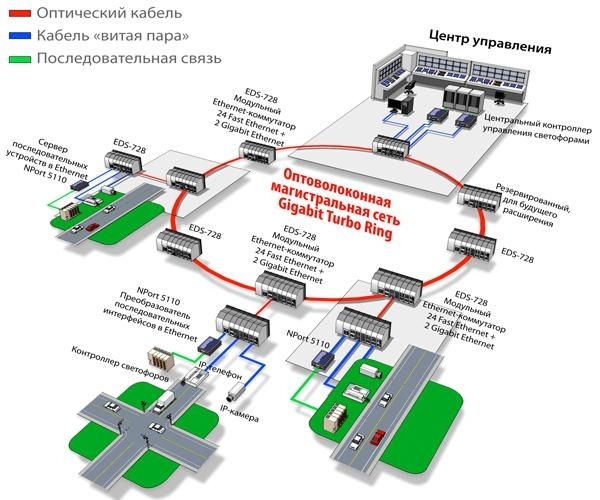

В системе управления дорожным движением Севильи видео, голос и данные передаются по одной сети. Поскольку это должна быть сеть высокой пропускной способности, выбор был сделан в пользу волоконно-оптической сети Gigabit Ethernet на базе управляемых модульных коммутаторов MOXA EDS-728. Магистральные коммутаторы EDS-728 формируют 8 узлов связи, рассредоточенных по городу. К каждому коммутатору подключены IP-камеры, контроллеры светофоров и IP-телефоны. Модульное исполнение коммутаторов позволяет заказчику подключать необходимое количество камер и телефонов.

Локальные контроллеры управления светофорами, использующие последовательный интерфейс связи, подключены по сети к центральному контроллеру в диспетчерском центре с использованием NPort 5110 в режиме «парного соединения». Использование парного соединения позволяет осуществлять мониторинг статуса каждого светофора и менять его программу в зависимости от условий дорожного движения.

Использование волоконно-оптических линий связи является наилучшим выбором для развернутой системы, поскольку позволяет передавать данные на большие расстояния и обеспечить высокую пропускную способность сети, а технология кольцевого резервирования Turbo Ring обеспечивает время восстановления соединения менее чем за 20 мсек. Наличие портов гигабитной оптики и поддержка Turbo Ring позволили организовать надежную магистральную сеть передачи данных, видео и голоса системы управления дорожным движением.

Преимущества MOXA

• Коммутаторы MOXA EDS-728 обеспечивают передачу данных с контроллеров светофоров, IP-камер и IP-телефонов по одной сети;
• Серверы последовательных интерфейсов серии NPort 5110 позволяют легко интегрировать в сеть оборудование с последовательным интерфейсом связи;
• Модульное исполнение коммутаторов EDS-728 гарантирует нужную заказчику комбинацию оптических и медных портов; оптические порты позволяют передавать данные на большие расстояния, а медные - подключать оборудование «на месте»;
• Управляемые модульные коммутаторы MOXA позволяют организовать надежную коммуникационную инфраструктуру с практически мгновенным восстановлением соединения в сети в случае сбоя;
• Модульное исполнение коммутаторов позволяет легко наращивать сеть, подключая новые устройства.

Оборудование MOXA

EDS-728

• 2 порта Gigabit Ethernet и до 24 портов Fast Ethernet типа «витая пара» или «оптоволокно»;
• Резервирование: кольцевое резервирование по технологии Turbo Ring со временем восстановления менее 20 мс либо по технологии RSTP/STP (IEEE 802.1W/D);
• Копирование, хранение и восстановление настроек коммутаторов сети может осуществляться с помощью внешней карты Compact Flash;
• Коммутаторы поддерживают разнообразные технологии повышения производительности сети, включая IGMP Snooping/GMRP, VLAN, LACP, QoS и RMON;
• Безопасность: SNMP V1/V2c/V3, IEEE 802.1x, https/SSL.

NPort 5110

• Подключение устройств с интерфейсом RS-232 к сети Ethernet;
• Драйвер Real COM/TTY для Windows и Linux;
• Поддержка различных режимов работы, включая TCP Server, TCP Client, UDP Server/ Client и Ethernet-модем;
• Простая в применении Windows-утилита для установки большого количества
