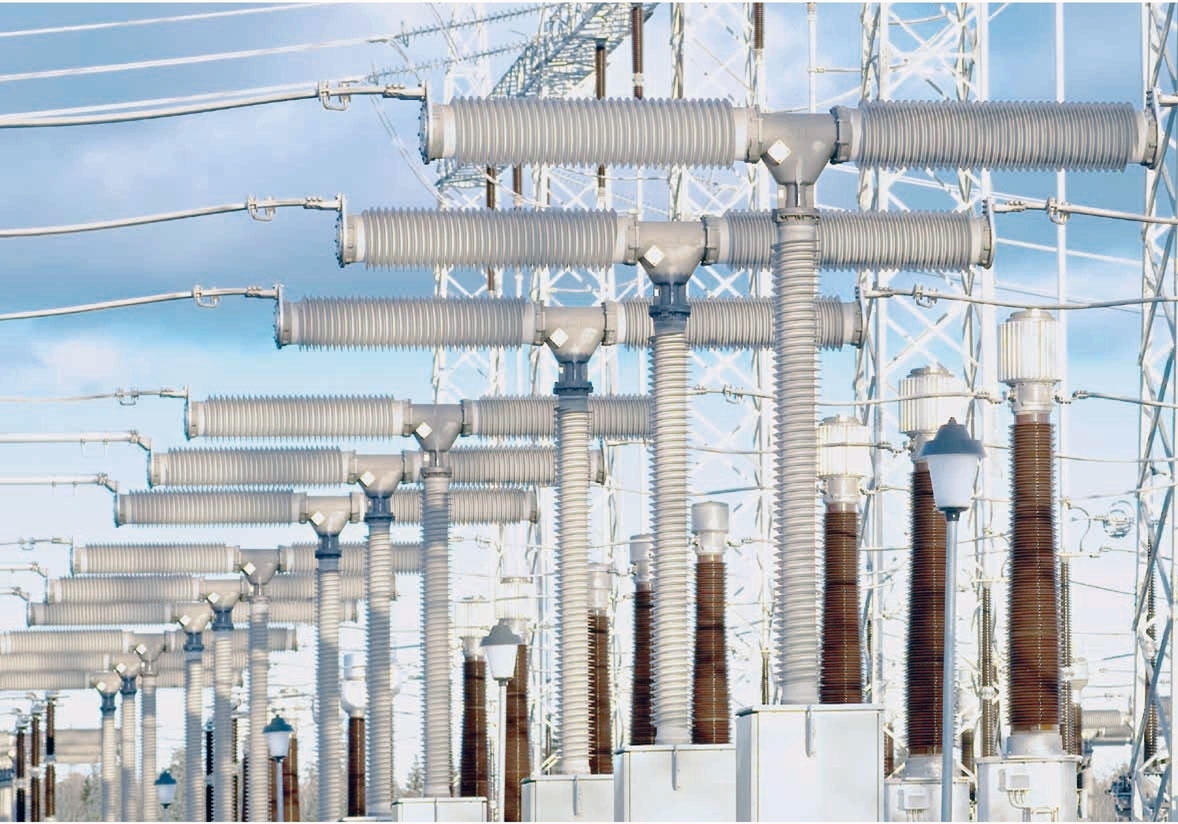

Электроподстанции Svenska Kraftnat (Швеция)

Информация о компании

Государственная электроэнергетическая компания Svenska Kraftnat является оператором национальной электросети Швеции и международных линий. Задача компании – обеспечить бесперебойную подачу электроэнергии населению и передачу энергоресурсов в близлежащие страны.

Одним из условий стабильности электроснабжения является надежность связи между электроподстанциями и центром управления. Используемый ранее компанией Svenska Kraftnat dial-up доступ по коммутируемым телефонным линиям совершенно не удовлетворял по скорости соединения, был неэффективным и дорогим. В 2004 году в рамках модернизации своей энергосистемы компания начала развертывание Ethernet-сетей на 53 главных электроподстанциях компании. В качестве устройств связи были выбраны промышленные Ethernet-коммутаторы MOXA EDS-508, которые должны обеспечивать передачу данных от различного оборудования подстанций в центр управления.

Описание системы

Модернизация электроподстанций Svenska Kraftnat подразумевала, во-первых, переход на Ethernet-связь, и, во-вторых, использование в качестве магистральных линий связи оптоволоконных кабелей.

Преимущества использования стандарта Ethernet в данном случае очевидны. Ethernet-интерфейс гарантирует возможность взаимодействия с большинством интеллектуальных электронных устройств (IED), традиционно используемых на подстанциях. Ethernet-разъемами оснащены и устройства систем безопасности подстанций, включая IP-камеры. Для подключения же PLC-контроллеров с последовательными протоколами связи были использованы серверы последовательных устройств MOXA серии NPort. Это позволило, с одной стороны, не отказываться от уже работающих устройств, а с другой, иметь возможность в будущем заменить их на более современные Ethernet-устройства.

Применение оптоволонных кабельных линий также дает целый ряд преимуществ: большую полосу пропускания данных, наибольшую дальность передачи и, что особенно важно для таких объектов как электроподстанции, «иммунитет» к различным электромагнитным помехам и отсутствие собственного радиочастотного излучения. Комбинация оптоволоконных / медных портов, поддержка расширенного температурного диапазона, резервированное питание, широчайшие возможности по резервированию связи – все эти особенности были ключевыми для выбора Svenska Kraftnat Ethernet-коммутаторов MOXA.

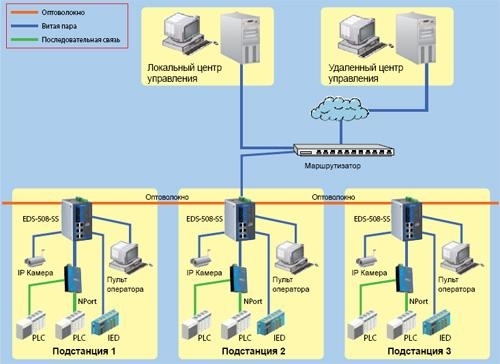

Схема сети объекта

Преимущества, определившие выбор оборудования

1. Высокая надежность решения
   Коммутаторы серии EDS-508 являются устройствами высочайшей надежности с поддержкой целого набора интеллектуальных функций управления сетью, включая технологию построения резервных колец MOXA Turbo Ring (время восстановления соединения в кольце менее 300 мсек.), функции RSTP и QoS, возможность получения уведомления о неисправностях по e-mail. Устройства также имеют дублированное питание 48 В (пост.) и поддерживают расширенный температурный диапазон -40 ~ +750C.
2. Оптоволоконные линии не подвержены воздействию электромагнитных помех
   Коммутаторы MOXA EDS-508-MM-SC передают данные по одномодовому оптоволокну на расстояние до 40 или 80 км, при этом обеспечивая полную безопасность данных и защиту от помех.
3. Максимальная безопасность сети
   Настройка устройств MOXA-EDS-508 может осуществляться с использованием технологии безопасного доступа SSL, что избавляет от необходимости применения дополнительных средств защиты при передаче данных по публичным сетям.

Оборудование MOXA

EDS-508A-SS-SC

• Резервирование по кольцевой топологии с быстрым восстановлением соединения в кольце
• Поддержка функций Port Trunking, VLAN, QoS, IGMP Snooping для повышения производительности сети
• Отсылка e-mail уведомлений при сбоях
• Поддержка расширенного температурного диапазона -40 ~ +750C
• Программный пакет SNMP OPC Server Pro обеспечивает удобство управления устройствами, поддерживающими SNMP

Серия NPort 56xx

• Поддержка протоколов ICMP, IP, TCP, UDP, DHCP, BootP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP
• Ethernet 10/100 Мбит/сек (с автоопределением)
• Каждый порт может быть индивидуально настроен под свой режим работы и формат передачи данных
• Защита от импульсных помех 15 KV ESD для всех последовательных сигналов
